Bussystem KNX | false |
Bussystem KNX-Funk | false |
Bussystem Funkbus | false |
Bussystem LON | false |
Bussystem Powernet | false |
Andere Bussysteme | ohne |
Funk bidirektional | false |
Montageart | sonstige |
Geeignet für Deckenmontage | true |
Wandmontage | false |
Werkstoff | Kunststoff |
Werkstoffgüte | Thermoplast |
Oberfläche | sonstige |
Farbe | weiß |
RAL-Nummer (ähnlich) | 9003 |
Transparent | false |
Mit Busankopplung | true |
Nebenstelleneingang | false |
Unterkriechschutz/Rückfeldüberwachung | true |
Betriebsartenschalter | false |
Tierschneise | false |
Treppenhausüberwachung | false |
Ansprechhelligkeit einstellbar | true |
Teach-Funktion für Ansprechhelligkeit | true |
Ausschaltverzögerung selbstlernend | true |
Optimale Montagehöhe | 2,8 m |
Max. Reichweite zu einer Seite | 3 m |
Max. Reichweite frontal | 3 m |

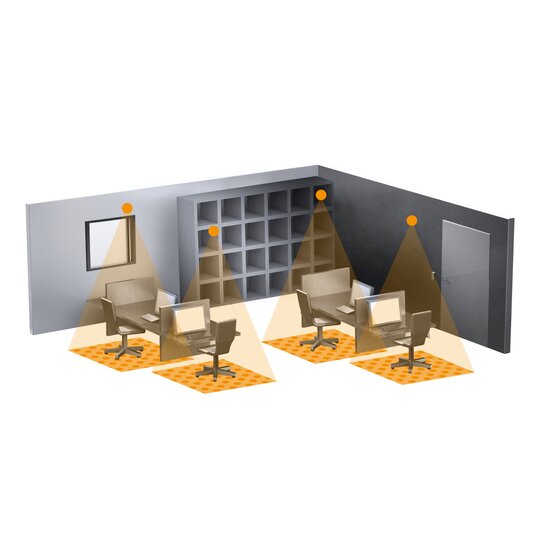

Erfassungsfeld Durchmesser auf Fußboden | 4 m |
Erfassungswinkel vertikal | 90 - 90 € |
Erfassungswinkel horizontal | 360 - 360 € |

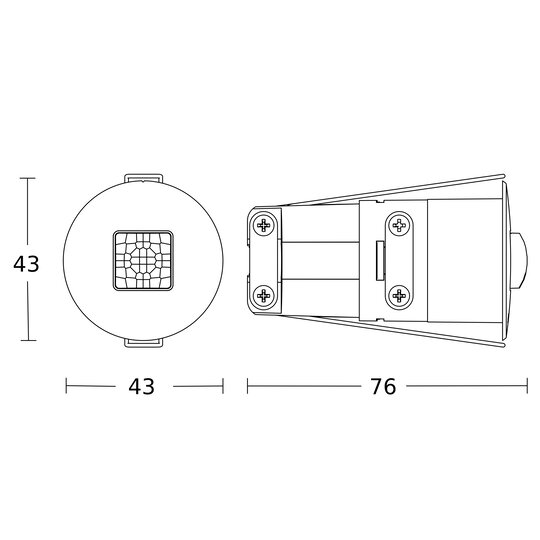

Durchmesser | 43 mm |
Einbautiefe | 75,4 mm |
Einbaulänge | 68 mm |
Einbaudurchmesser | 43,1 mm |

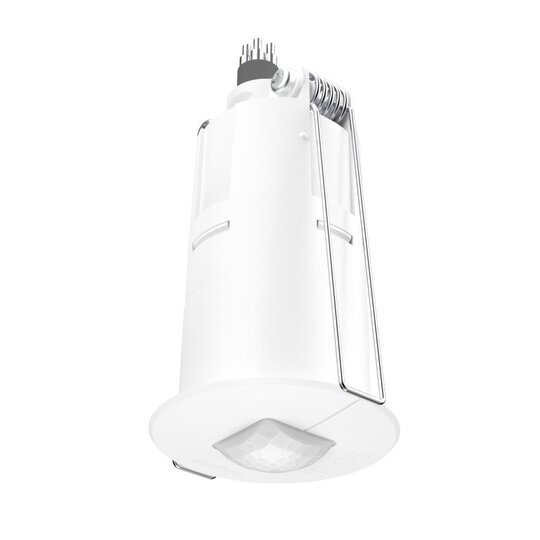

Kleiner Sensor. Große Performance. Der IR Quattro MICRO erfüllt den Wunsch vieler Architekten und Planer nach einem möglichst unauffälligen Sensor. Er besticht durch sein kleines Einbaumaß, geringe Aufbauhöhe und eine Mikro-Präzisionslinse (15 x 15 mm). Dabei liefert der kleine 360° Infrarot-Präsenzmelder einen großen Auftritt ab und erfasst 36 m2. Dank IP65 Zertifizierung auch für Feuchträume geeignet. DALI-2 Input Device erlaubt Sensoren, die erhobenen Sensordaten an übergeordnete Lichtmanagement-Systeme (z.B. LiveLink) zu übermitteln.ichtsensor, Montagehöhe: 2,00 û 5,00 m, Montagehöhe max: 5,00 m, optimale Montagehöhe: 2,8 m, Erfassungswinkel: 360 °, Öffnungswinkel: 90 °, Unterkriechschutz: Ja, segmentweise Ausblendung: Nein, Elektronische Skalierbarkeit: Nein, Mechanische Skalierbarkeit: Nein, Reichweite Radial: 4 x 4 m (16 m²), Reichweite Tangential: 6 x 6 m (36 m²), Reichweite Präsenz: 4 x 4 m (16 m²), Schaltzonen: 168 Schaltzonen, Dämmerungseinstellung: 2 û 1000 lx, Grundlichtfunktion: Nein, Hauptlicht einstellbar: Nein, Dämmerungseinstellung Teach: Ja, Konstantlichtregelung: Ja, Vernetzung: Ja, Art der Vernetzung: Master/Slave, Vernetzung via: DALI-Bus, Nennstrom: 4 mA, Max. Stromaufnahme gemäß IEC 62386-101: 12 mA, Typische Stromaufnahme bei 16V Eingangsspannung: 4 mA, Max. Stromaufnahme bei 10V Eingangsspannung im regulären Betrieb: 5 mA
Circuit_diagram_DE_053871.pdfSchaltbild
Download
(Stand: 02.11.2024)
|
BEDIEN1_053871.pdfGebrauchsanleitung
Download
(Stand: 02.11.2024)
|
DATEN_DE_053871.pdfProduktdatenblatt
Download
(Stand: 02.11.2024)
|
KONF_053871.pdfDOC CE-Erklärung
Download
(Stand: 02.11.2024)
|
Garantie_PRO.pdfGarantieerklärung
Download
(Stand: 02.11.2024)
|
Deeplink Produktseite
Download
(Stand: 02.11.2024)
|
