Ausführung | Verbindungskasten |
Max. Leiterquerschnitt | 6 qmm |
Bestückung | Schraubklemme |
Form | quadratisch |
Montageart | Wand-/Deckenmontage |
Montage im Erdreich | false |
Montage unter Wasser | false |
Einführung von hinten | true |
Länge | 250 mm |
Breite | 200 mm |
Tiefe | 120 mm |
Anreihbar | true |
Anzahl der Einführungen | 16 |
Art der Gehäusedurchführung | Vorprägung |
Werkstoff | Kunststoff |
Halogenfrei | true |
Oberfläche | unbehandelt |
Farbe | orange |
Schutzart (IP) | IP66 |
Ausführung Deckel | sonstige |
Transparenter Deckel | false |
Deckelbefestigung | geschraubt |
Vergießbar | false |
Vergussmasse mitgeliefert | false |
Plombierbar | true |
Bemessungsisolationsspannung Ui | 450 V |
Funktionserhalt | E90 |
Mit Abschirmung | false |
Witterungsbeständig | true |
Einsatztemperatur | -35 - 55 €C |
Explosionsgeprüfte Ausführung | false |
Für Ex-Zone Gas | ohne |
Für Ex-Zone Staub | ohne |

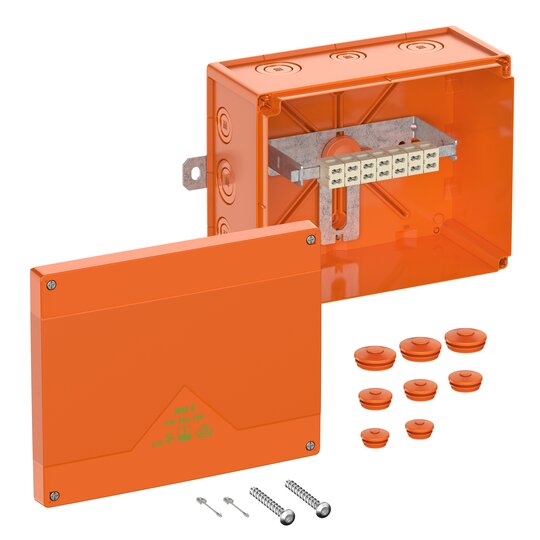

Kaapelin haaroituskotelona, Suojaluokiteltu IP66, Ui=450V AC, Sertifioitu VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22)), UL-EU (EN 62208), Läpi-työnnettävät kalvotiivisteet, M20/M25/M32/M40, (4 Takaosa, 12 Puoli), Ulkoiset kiinnityspisteet, E30 - E 90 luokitus DIN 4102 osan 12 mukaisesti. Halogeeniton kotelo erityisestä kestomuovista, liittimet korkean lämpötilan kestävästä erikoiskeraamista, universaalisti sijoitettava liitinpidike, oranssi, Connection box, 7-pole, 0.5 - 6 mm², junction box 7-pole 0.5 - 6 mm², number of clampable conductors per pole: 16 x 0.5² / 8 x 0.75² / 12 x 1² / 12 x 1.5² / 4 x 2.5² / 4 x 4² / 4 x 6² Mitat: 200 x 250 x 120 mm Sisältää tarvikkeet: Kansivarmistus, ruuviankkuri, 2 kaksoiskalvotukea IP66 M20 sopii tiivistysvälille 7 - 12 mm, 3 kaksoiskalvotukea IP66 M25 sopii tiivistysvälille 9 -16 mm, 3 kaksoiskalvotuki IP66 M32 sopii tiivistysvälille 14 - 21 mm Abzweigkasten, mit Schutzart IP66, Ui=450 V AC, zertifiziert durch VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22)), UL-EU (EN 62208), Ausschlagmembranen, M20/M25/M32/M40, (4 rückseitig, 12 seitlich), außenliegende Befestigungsstellen, mit elektrischem Funktionserhalt E30-E90 nach DIN 4102 Teil 12. Halogenfreies Gehäuse aus Spezialthermoplast, Klemmen aus hochtemperaturbeständiger Spezialkeramik, Klemmenhalter frei positionierbar, orange, Verbindungskasten 7-polig 0,5-6mm², Abzweigkasten 7-polig 0,5-6mm², Anzahl der klemmbaren Leiter pro Pol: 16 x 0,5² / 8 x 0,75² / 12 x 1² / 12 x 1,5² / 4 x 2,5² / 4 x 4² / 4 x 6²
Abmessungen: 200 x 250 x 120mm
Beigefügtes Zubehör: Deckelverliersicherung, Schraubanker, 2 Doppelmembranstutzen IP66 M20 Dichtbereich 7-13mm, 3 Doppelmembranstutzen IP66 M25 Dichtbereich 9-17mm, 3 Doppelmembranstutzen IP66 M32 Dichtbereich 13-21mmRG oder gleichwertig <,br />,gewähltes Fabrikat:áááááááááááááááááááááá<,br />,gewählter Typ:áááááááááááááááááááááááá<,br />,liefern, montieren und betriebsfertig anschließen
