| Montageart |
Betonbau |
| Form |
rund |
| Bauform |
sonstige |
| Ausführung |
Einzel |
| Mit drehbarem Ring |
false |
| Koppelbar |
true |
| Bestückung |
ohne |
| Durchmesser |
60 mm |
| Länge |
71 mm |
| Breite |
71 mm |
| Tiefe |
76 - 76 mm |
| Für Anzahl Geräteeinsätze |
1 |
| Befestigung der Geräte |
schrauben oder spreizen |
| Mit Schrauben |
false |
| Anzahl der nicht einstellbaren Gerätebefestigungslaschen |
0 |
| Anzahl der einstellbaren Gerätebefestigungslaschen |
0 |
| Gehäusedurchführung durch Ausbrechöffnung |
false |
| Gehäusedurchführung durch Dichtmembran |
false |
| Gehäusedurchführung durch Rohrstutzen |
false |
| Gehäusedurchführung durch Stufenmembran |
false |
| Für Rohrdurchmesser |
32 mm |
| Geeignet für Kabeldurchmesser |
1 - 37 mm |
| Rohrverriegelung |
true |
| Rohrverriegelung optional |
false |
| Einführung von hinten |
true |
| Anzahl der Einführungen |
4 |
| Anzahl der mitgelieferten Tüllen |
0 |
| Werkstoff |
Kunststoff |
| Halogenfrei |
true |
| Oberfläche |
unbehandelt |
| Farbe |
sonstige |
| Schutzart (IP) |
IP30 |
| Ausführung Deckel |
Blinddeckel |
| Transparenter Deckel |
false |
| Deckelbefestigung |
aufrastend |
| Plombierbar |
false |
| Funktionserhalt |
ohne |
| Mit Abschirmung |
false |
| Winddicht |
true |
| Polzahl der Klemme |
0 |
| Klemme lagefixiert |
false |
| Leuchtenhakenbefestigung |
false |
| Stutzen |
ohne |
| Spezielle Anwendung |
ohne |
| Mit Trennwand |
false |
| Konform BS 4662 |
false |

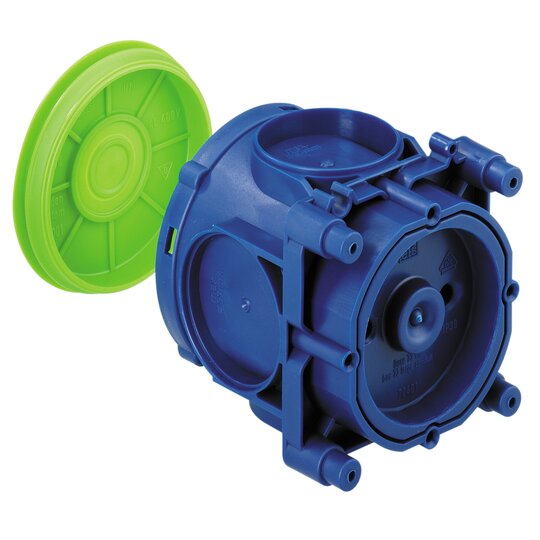

Großrohrdose, 4 Schraubdome mit Schraubabstand 60mm, kombinierbar im Normabstand 71mm, vollisolierter Leitungsübergang, geeignet für alle Schalungsarten und Gegenschalung, mit Schutzart IP30, Bemessungsisolationsspannung: 400V AC, zertifiziert durch VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22)), halogenfrei, 2-teilig, Magnet- oder Nagelbefestigung, Membran zur Lochung, Dichtbereich M16-M40, stützholmfähig
Abmessungen: 71 x 71 x 76mm,br />,Fabrikat: SPELSBERG oder gleichwertig <,br />,gewähltes Fabrikat: <,br />,gewählter Typ: <,br />,liefern, montieren und betriebsfertig anschließen
