| Montageart |
Betonbau |
| Form |
rund |
| Bauform |
sonstige |
| Ausführung |
Einzel |
| Mit drehbarem Ring |
false |
| Koppelbar |
false |
| Bestückung |
ohne |
| Durchmesser |
80 mm |
| Länge |
74 mm |
| Breite |
74 mm |
| Tiefe |
122 - 122 mm |
| Für Anzahl Geräteeinsätze |
0 |
| Mit Schrauben |
false |
| Anzahl der nicht einstellbaren Gerätebefestigungslaschen |
0 |
| Anzahl der einstellbaren Gerätebefestigungslaschen |
0 |
| Gehäusedurchführung durch Ausbrechöffnung |
false |
| Gehäusedurchführung durch Dichtmembran |
false |
| Gehäusedurchführung durch Rohrstutzen |
false |
| Gehäusedurchführung durch Stufenmembran |
false |
| Für Rohrdurchmesser |
32 mm |
| Geeignet für Kabeldurchmesser |
1 - 35 mm |
| Rohrverriegelung |
true |
| Rohrverriegelung optional |
false |
| Einführung von hinten |
false |
| Anzahl der Einführungen |
12 |
| Anzahl der mitgelieferten Tüllen |
0 |
| Werkstoff |
Kunststoff |
| Halogenfrei |
true |
| Oberfläche |
unbehandelt |
| Farbe |
sonstige |
| Schutzart (IP) |
IP30 |
| Ausführung Deckel |
Blinddeckel |
| Transparenter Deckel |
false |
| Deckelbefestigung |
aufrastend |
| Plombierbar |
false |
| Funktionserhalt |
ohne |
| Mit Abschirmung |
false |
| Winddicht |
true |
| Polzahl der Klemme |
0 |
| Klemme lagefixiert |
false |
| Leuchtenhakenbefestigung |
true |
| Stutzen |
ohne |
| Spezielle Anwendung |
ohne |
| Mit Trennwand |
false |
| Konform BS 4662 |
false |

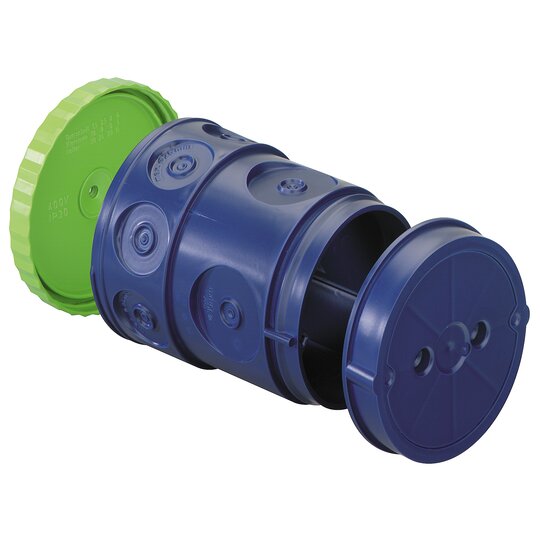

Großrohrdose, für Plattendecken bis 6,5 cm Stärke, mit M5 Gewindebuchse (Traglast 10kg) zur Aufnahme eines Deckenhakens, Lampenleistung Halogen max. 6,5 W, Lampenleistung LED max. 3 WDer Einsatz der U120 als Leuchteneinbaugehäuse in großen Bauteilen, wie Elementdecke oder Filigrandecke, entspricht nicht dem anerkannten Stand der Technik. Die dort zulässigen Verlegetoleranzen erlauben grundsätzlich keinen präzisen Einbau, mit Schutzart IP30, Bemessungsisolationsspannung: 400V AC, halogenfrei, Klebebefestigung oder Nagelbefestigung, Membran zur Lochung, Dichtbereich M16-M32
Abmessungen: 74 x 74 x 122mm
