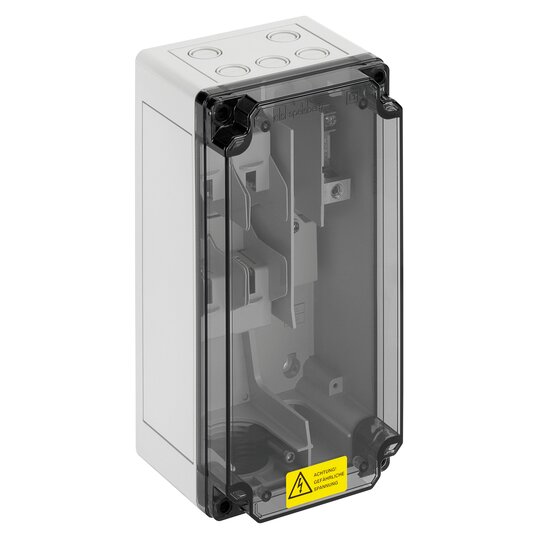

Spelsberg SVi H 21R-t Netzanschlusskasten f.230V DS 59302101

Hersteller-Nr. 59302101 683867
Preview Image
image 1
Ihr Nettopreis
Art.-Nr.
2820564
EAN
4013902370016
DEHA.-Nr.
4280521
eClass.-Nr.
27142410
Zolltarif-Nr.
85369095
Verfügbarkeit am Fremdlager
wird ermittelt
Verfügbarkeit beim Hersteller anfragen
Montageart Aufbau
Werkstoff Kunststoff
Einbautiefe 119 mm
Schutzart (IP) IP54
Höhe 300 mm
Breite 150 mm
Tiefe 137 mm
Mit Tragschiene false
Mit Klappdeckel false

Netzanschlusskasten, für 230 V Drehstrom-Netze (L1-L2-PE), In=25 A, Imax=63 A, bestückt mit: 2 x NH00 Sicherungselement, 1 x PE-Klemme, 1 x Parkbucht für 2 Adern
Anschlussklemmen Zuleitung: Rahmenklemme (6-50mm² CU, 10-50mm² AL)
Anschlussklemmen Abgang: Schellenanschluss (2x 2,5-50mm² CU), Deckel transparent
Abmessungen: 150 x 300 x 137mmt IP54, Schlagfestigkeit IK07, Schutzklasse II, Bemessungsspannung 400V AC, VDE (DIN EN 61439-1/-2 (VDE 0660-600-1/-2)) , VDE (DIN 0660-505) , halogenfrei&lt,br /&gt,&lt,br /&gt,Fabrikat: SPELSBERG oder gleichwertig &lt,br /&gt,gewähltes Fabrikat: &lt,br /&gt,gewählter Typ: &lt,br /&gt,liefern, montieren und betriebsfertig anschließen

DOK_ZER_VDE-40031769-SVi-H-25A-2013-09-12_SALL_AIN_V1.pdf

Zertifikat

Download (Stand: 14.04.2025)

DOK_ZER_VDE-40033415-SVi-H-63A-2013-09-12_SALL_AIN_V1.pdf

Zertifikat

Download (Stand: 14.04.2025)

DOK_ZER_UKCA-2226UK-SVi-H-12P-R-SVi-H-21P-R_SALL_AIN_V1.pdf

Zertifikat

Download (Stand: 14.04.2025)

DOK_PRO_MAS_M-593-02X-01_SALL_APDF_V1.pdf

Maßzeichnung

Download (Stand: 14.04.2025)

DOK_ZER_CE-2226-SVi-H-12P-R-SVi-H-21P-R_SALL_AIN_V1.pdf

DOC CE-Erklärung

Download (Stand: 14.04.2025)

3D / BIM Objekt

Download (Stand: 14.04.2025)

Deeplink Produktseite

Download (Stand: 14.04.2025)

Produktdatenblatt

Download (Stand: 14.04.2025)
