Spelsberg STV 504-L Steckdosen- kombination 400x125x122mm 72890401

Listenpreis
Art.-Nr.
2820274
EAN
4013902954728
Hersteller-Nr.
72890401
DEHA.-Nr.
2725678
eClass.-Nr.
27440501
Zolltarif-Nr.
85369095
CEE-Steckdose - 16 A ohne
CEE-Steckdose - 32 A ohne
CEE-Steckdose - 63 A ohne
CEE-Steckdose - 125A ohne
Anzahl der SCHUKO-Steckdosen 0
Anzahl der Steckdosen Dänische Norm (Erdungsstift) 0
Anzahl der Steckdosen Schweizer Norm Typ 13 0
Anzahl der Steckdosen Schweizer Norm Typ 15 0
Anzahl der Steckdosen Schweizer Norm Typ 23 0
Anzahl der Steckdosen Schweizer Norm Typ 25 0
Sonstige Einbauten und/oder Leerplätze 5
Absicherung ohne
FI-Schutzschalter ohne
Anzahl der Leitungsschutzschalter 0
Werkstoff des Gehäuses Kunststoff
Einspeisung/Anschlussmöglichkeit 1 Leitung (Stichleitung)
Durchmesser Kabeleinführung M25
Art des Netzanschlusses ohne
Handhabung Wandmontage
Schutzart (IP) IP44
Militärausführung false
Farbe grau
Höhe 400 mm
Breite 125 mm
Tiefe 122 mm

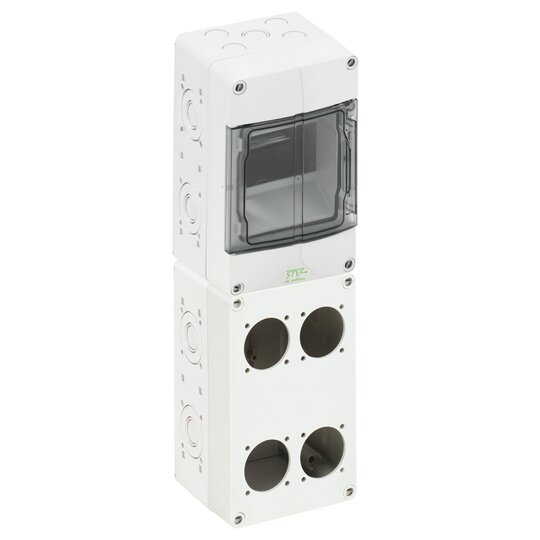

Steckdosenkombination, mit Schutzart IP44, geeignet zum kundenseitigen Einbau von Reiheneinbaugeräten und Anbausteckdosen, inkl. PE-/N-Klemme sowie Adaptern und Schrauben zur Montage der Steckdosen, hohe mechanische Belastbarkeit, temperaturunempfindlich, kombinierbar, halogenfrei
Leitungseinführungen:
oben: Vorprägung 4 x M20, 1 x M20/25
unten: Vorprägung 4 x M20, 1 x M20/25
links: Vorprägung 2 x M20/25
rechts: Vorprägung 4 x M20/25
rückseitig: Vorprägung 2 x M20, verfügbare Teilungseinheiten: 5
Öffnungen für Steckdosen:, 4x Bohrung für SCHUKO(R)-Steckdose mit Durchmesser 44,5mm und Bohrlochabstand für Montage vertikal / horizontal von 38/38mm (frontseitig)
Abmessungen: 125 x 400 x 122mm
Beigefügtes Zubehör: Anbaustutzen: 2x M25, 2x M32, Verschlussstopfen, Abdeck- und Beschriftungsstreifenlasse II, Bemessungsisolationsspannung 400V AC, halogenfrei&lt,br /&gt,&lt,br /&gt,Fabrikat: SPELSBERG oder gleichwertig &lt,br /&gt,gewähltes Fabrikat: &lt,br /&gt,gewählter Typ: &lt,br /&gt,liefern, montieren und betriebsfertig anschließen

DOK_PRO_MAS_M-STV-504-L_SALL_APDF_V1.pdf

Maßzeichnung

Download (Stand: 09.11.2024)

DOK_ROHS_en-de-2023_SALL_AIN_V1.pdf

RoHS-Erklärung

Download (Stand: 09.11.2024)

Deeplink Produktseite

Download (Stand: 09.11.2024)

Produktdatenblatt

Download (Stand: 09.11.2024)

REACH-Erklärung

Download (Stand: 09.11.2024)
