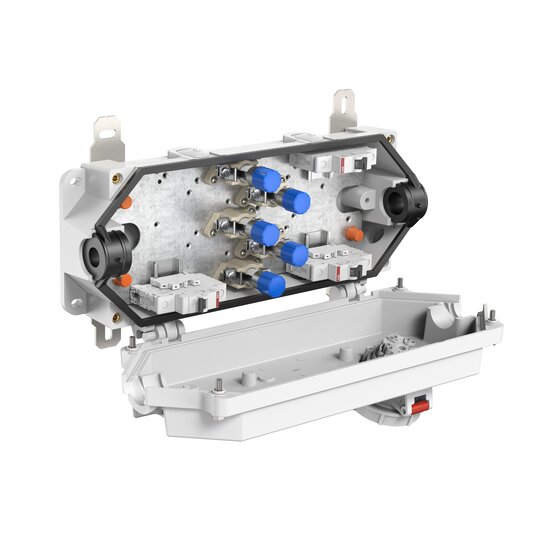

Spelsberg Rapid-Box 50q 1x5 STV Rapid-Box 50² 1x5 STV 30215101

Listenpreis: Bitte einloggen
Art.-Nr.: 2411344
EAN: 4013902654376
Hersteller-Nr.: 30215101
DEHA.-Nr.: 6614907
eClass.-Nr.: 27144401
Zolltarif-Nr.: 85369095

Ausführung	Verbindungskasten
Max. Leiterquerschnitt	50 qmm
Bestückung	Schraubklemme
Form	rechteckig
Montageart	Wand-/Deckenmontage
Montage im Erdreich	false
Montage unter Wasser	false
Einführung von hinten	false
Länge	447 mm
Breite	190 mm
Tiefe	105 mm
Anreihbar	true
Anzahl der Einführungen	7
Art der Gehäusedurchführung	sonstige
Werkstoff	Kunststoff
Halogenfrei	true
Oberfläche	unbehandelt
Farbe	grau
Schutzart (IP)	IP66/IP67
Ausführung Deckel	Deckel mit Steckdose
Transparenter Deckel	false
Deckelbefestigung	geschraubt
Vergießbar	false
Vergussmasse mitgeliefert	false
Plombierbar	false
Bemessungsisolationsspannung Ui	400 V
Funktionserhalt	ohne
Mit Abschirmung	false
Witterungsbeständig	true
Einsatztemperatur	-25 - 40 €C
Explosionsgeprüfte Ausführung	false
Für Ex-Zone Gas	ohne
Für Ex-Zone Staub	ohne

Jakorasia, Suojaluokiteltu IP66/IP67, Ui=400V AC, M25, (5 Puoli), Ulkoiset kiinnityspisteet, teollisuusympäristöön ja tunnelisovelluksiin asennuksiin, paine- ja imutiivis Gotthard-ohjeen mukaisesti. Halogeeniton kotelo erityisestä lämpökovettuvasta muovista, liittimet erityisestä korkeita lämpötiloja kestävästä keramiikasta. Ulkoiset kiinnityskorvakkeet ja kansiruuvit ruostumatonta terästä 1.4571, harmaa, Läpisyöttö: 5-napainen liitin leikkaamattomalle johtimelle, liitosalue leikkaamattomalle johtimelle, 16 mm² - 50 mm², liitosalue leikatulle johtimelle, 16 mm² - 35 mm², nimellisvirta 100A. Kanteen asennettu1 kpl CEE-pistorasia 5-napainen. 16A, 3 x johdonsuojakatkaisija, yksipolaarinen B10, esijohdotettu, tiiveysalue, pääkaapeli: 21 - 26 mm (muut tiivistysalueet pyynnöstä) Mitat: 190 x 447 x 105 mm Sisältää tarvikkeet: 2 kpl M25 holkkitiivistettä, tiiveysalue 9-16mm 4 kpl M25 lukitusruuvia Abzweigkasten, mit Schutzart IP66/IP67, Ui=400 V AC, M25, (5 seitlich), außenliegende Befestigungsstellen, für Installationen im industriellen Umfeld und Tunnelbereich, Druck-Sog-Dicht nach Gotthard-Richtlinie. Halogenfreies Gehäuse aus Spezialduroplast, Klemmen aus hochtemperaturbeständiger Spezialkeramik. Außenbefestigungslaschen und Deckelschrauben aus Edelstahl 1.4571, grau, Durchgang: 5-polige Klemme für ungeschnittene Leiter, Klemmbereich für ungeschnittene Leiter 16mm² bis 50mm², Klemmbereich für geschnittene Leiter 16mm² bis 35mm², Bemessungsstrom 100A. In Deckel montiert 1 Stück CEE-Steckdose 5-polig 16A, Absicherung durch 3 x Leitungsschutzschalter einpolig B10, vorverdrahtet. Dichtbereich Hauptkabel: 21-26mm (andere Dichtbereiche auf Anfrage)
Abmessungen: 190 x 447 x 105mm
Beigefügtes Zubehör: 2 Stück Kabelverschraubung M25, Dichtbereich 9-16mm
4 Stück Verschlussschrauben M25annung 400V AC, halogenfrei&lt,br /&gt,&lt,br /&gt,Fabrikat: SPELSBERG oder gleichwertig &lt,br /&gt,gewähltes Fabrikat: &lt,br /&gt,gewählter Typ: &lt,br /&gt,liefern, montieren und betriebsfertig anschließen

DOK_ZER_UKCA-2333UK-Rapid-Box_SALL_AIN_V1.pdf Zertifikat Download (Stand: 10.11.2024)
DOK_ZER_PA10504-22-ZD-78-RapidBox-Druck--und-Sogtest_SALL_AIN_V1.pdf Zertifikat Download (Stand: 10.11.2024)
DOK_PRO_MAS_M-RapidBox_SALL_APDF_V1.pdf Maßzeichnung Download (Stand: 10.11.2024)
DOK_PRO_MAS_SLP-302-051-01-302-151-01-Rapid-Box-1x5-STV_SALL_APDF_V1.pdf Maßzeichnung Download (Stand: 10.11.2024)
DOK_MON_M-557-31-Rapid-Box-GRAU_SALL_AIN_V1.pdf Montageanleitung Download (Stand: 10.11.2024)
DOK_ROHS_en-de-2023_SALL_AIN_V1.pdf RoHS-Erklärung Download (Stand: 10.11.2024)
DOK_ZER_CE-2333-Rapid-Box-Verbindungskasten_SALL_AIN_V1.pdf DOC CE-Erklärung Download (Stand: 10.11.2024)
DOK_ZER_CE-2333aPL-Rapid-Box-Verbindungskasten_SALL_AIN_V1.pdf DOC CE-Erklärung Download (Stand: 10.11.2024)
Deeplink Produktseite Download (Stand: 10.11.2024)
Produktdatenblatt Download (Stand: 10.11.2024)
REACH-Erklärung Download (Stand: 10.11.2024)
