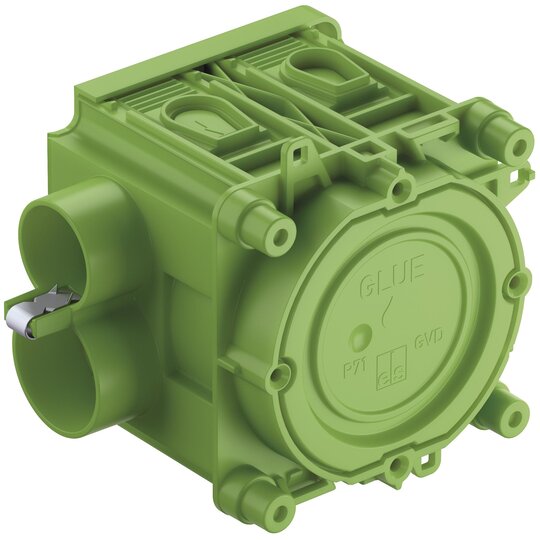

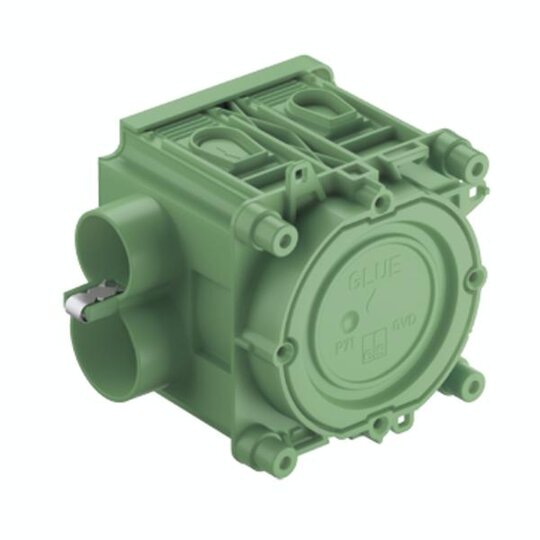

Spelsberg P 71 GVD-K Geräte-Verbindungsdose 98476501

Ihr Nettopreis
Art.-Nr.
2372429
EAN
4013902597444
Hersteller-Nr.
98476501
DEHA.-Nr.
5362887
eClass.-Nr.
27144402
Zolltarif-Nr.
39269097
Montageart Betonbau
Form quadratisch
Bauform Gerätedose
Ausführung Einzel
Mit drehbarem Ring false
Koppelbar true
Bestückung ohne
Länge 71 mm
Breite 71 mm
Tiefe 67.5 - 67.5 mm
Innentiefe 63,9 mm
Für Anzahl Geräteeinsätze 1
Befestigung der Geräte schrauben oder spreizen
Mit Schrauben false
Gehäusedurchführung durch Ausbrechöffnung true
Gehäusedurchführung durch Dichtmembran false
Gehäusedurchführung durch Rohrstutzen false
Gehäusedurchführung durch Stufenmembran false
Für Rohrdurchmesser 25 mm
Geeignet für Kabeldurchmesser 1 - 20 mm
Rohrverriegelung true
Rohrverriegelung optional false
Einführung von hinten true
Anzahl der Einführungen 6
Anzahl der mitgelieferten Tüllen 0
Werkstoff Kunststoff
Halogenfrei true
Oberfläche unbehandelt
Farbe grün
Schutzart (IP) IP30
Ausführung Deckel Blinddeckel
Transparenter Deckel false
Deckelbefestigung scharnierend
Plombierbar false
Funktionserhalt ohne
Mit Abschirmung false
Winddicht false
Polzahl der Klemme 0
Klemme lagefixiert false
Leuchtenhakenbefestigung false
Stutzen Rohrstutzen
Mit Nagellaschen false
Spezielle Anwendung ohne

Geräte-Verbindungsdose, speziell für die liegende Werksfertigung, 1-teilig, Durchmesser 60mm Ø, 4 Schraubdome mit Schraubabstand 60mm, kombinierbar, geeignet auch für Gegenschalung, kombinierbar im Normabstand 71mm, mit Schutzart IP30, Bemessungsisolationsspannung: 400V AC, zertifiziert nach VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22)), halogenfrei, mit vergrößertem Anschlussraum, mit Krallenbefestigung, Klebebefestigung, Integrierte Rohradapter und zusätzliche Rohradapter mit Easy-Cut-Membran, Dichtbereich M16-M25, stützholmfähig
Abmessungen: 71 x 71 x 67,5mm,br /&gt,gewählter Typ:áááááááááááááááááááááááá&lt,br /&gt,liefern, montieren und betriebsfertig anschließen
