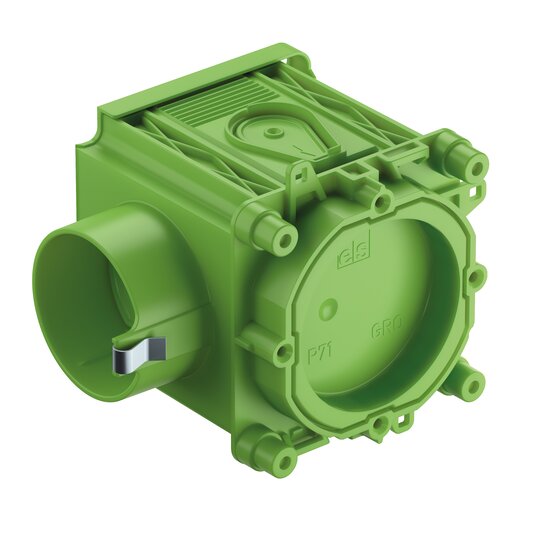

Spelsberg P 71 GRO Großrohrdose 98407501

Ihr Nettopreis
Art.-Nr.
2372430
EAN
4013902597505
Hersteller-Nr.
98407501
DEHA.-Nr.
5362886
eClass.-Nr.
27144402
Zolltarif-Nr.
39269097
Montageart Betonbau
Form quadratisch
Bauform Gerätedose
Ausführung Einzel
Mit drehbarem Ring false
Koppelbar true
Bestückung ohne
Länge 71 mm
Breite 71 mm
Tiefe 76.5 - 76.5 mm
Innentiefe 72,9 mm
Für Anzahl Geräteeinsätze 1
Befestigung der Geräte schrauben
Mit Schrauben false
Anzahl der nicht einstellbaren Gerätebefestigungslaschen 0
Anzahl der einstellbaren Gerätebefestigungslaschen 0
Gehäusedurchführung durch Ausbrechöffnung true
Gehäusedurchführung durch Dichtmembran false
Gehäusedurchführung durch Rohrstutzen false
Gehäusedurchführung durch Stufenmembran false
Für Rohrdurchmesser 25 mm
Geeignet für Kabeldurchmesser 1 - 32 mm
Rohrverriegelung true
Rohrverriegelung optional false
Einführung von hinten true
Anzahl der Einführungen 4
Anzahl der mitgelieferten Tüllen 0
Werkstoff Kunststoff
Halogenfrei true
Oberfläche unbehandelt
Farbe grün
Schutzart (IP) IP30
Ausführung Deckel Blinddeckel
Transparenter Deckel false
Deckelbefestigung scharnierend
Plombierbar false
Funktionserhalt ohne
Mit Abschirmung false
Winddicht false
Polzahl der Klemme 0
Klemme lagefixiert false
Leuchtenhakenbefestigung false
Stutzen Rohrstutzen
Spezielle Anwendung ohne
Mit Trennwand false
Konform BS 4662 false

Großrohrdose, speziell für die liegende Werksfertigung, 1-teilig, Durchmesser 60mm Ø, 4 Schraubdome mit Schraubabstand 60mm, kombinierbar, geeignet auch für Gegenschalung, kombinierbar im Normabstand 71mm, mit Schutzart IP30, Bemessungsisolationsspannung: 400V AC, zertifiziert durch VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22)), halogenfrei, mit vergrößertem Anschlussraum, für Haftmagnet 50mm HM-UNI (97929901), Magnetbefestigung, Integrierte Rohradapter und zusätzliche Rohradapter mit Easy-Cut-Membran, Dichtbereich M32-M40, stützholmfähig
Abmessungen: 71 x 71 x 76,5mm &lt,br /&gt,liefern, montieren und betriebsfertig anschließen
