| Ausführung |
Verbindungskasten |
| Max. Leiterquerschnitt |
2,5 qmm |
| Bestückung |
ohne |
| Form |
quadratisch |
| Montageart |
Wand-/Deckenmontage |
| Montage im Erdreich |
false |
| Montage unter Wasser |
false |
| Für Rohrdurchmesser |
16 mm |
| Einführung von hinten |
true |
| Länge |
75 mm |
| Breite |
75 mm |
| Tiefe |
42 mm |
| Anreihbar |
false |
| Anzahl der Einführungen |
8 |
| Art der Gehäusedurchführung |
Stufenmembran abschneidbar |
| Werkstoff |
Kunststoff |
| Halogenfrei |
false |
| Oberfläche |
unbehandelt |
| Farbe |
grau |
| Schutzart (IP) |
IP55 |
| Ausführung Deckel |
sonstige |
| Transparenter Deckel |
false |
| Deckelbefestigung |
aufrastend |
| Vergießbar |
true |
| Vergussmasse mitgeliefert |
false |
| Plombierbar |
false |
| Bemessungsisolationsspannung Ui |
400 V |
| Funktionserhalt |
ohne |
| Mit Abschirmung |
false |
| Witterungsbeständig |
true |
| Einsatztemperatur |
-25 - 40 €C |
| Explosionsgeprüfte Ausführung |
false |
| Für Ex-Zone Gas |
ohne |
| Für Ex-Zone Staub |
ohne |

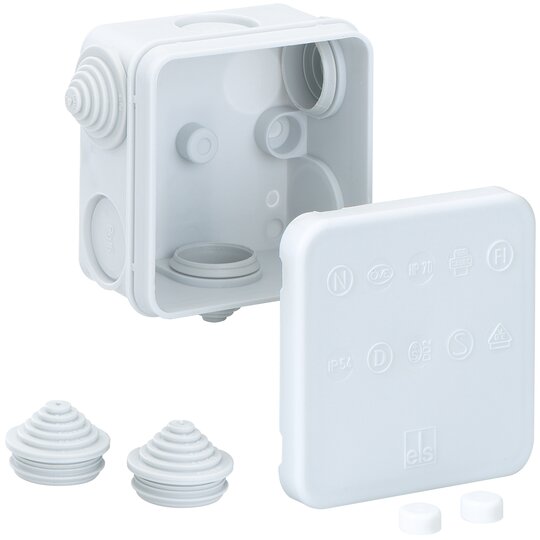

Abzweigdose, mit Schutzart IP55, Nennquerschnitt 2,5mm², Ui=400 V AC, zertifiziert durch VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22)), Stufennippel, M20, Dichtbereich 5-16mm, (1 rückseitig, 7 seitlich), innenliegende Befestigungsstellen, für Standardinstallationen im Innenbereich, grau, ohne Klemmen
Abmessungen: 75 x 75 x 42mmestigkeit IK07, Schutzklasse II, Bemessungsisolationsspannung 400V AC, VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22))<,br />,<,br />,Fabrikat: SPELSBERG oder gleichwertig <,br />,gewähltes Fabrikat:áááááááááááááááááááááá<,br />,gewählter Typ:áááááááááááááááááááááááá<,br />,liefern, montieren und betriebsfertig anschließen
