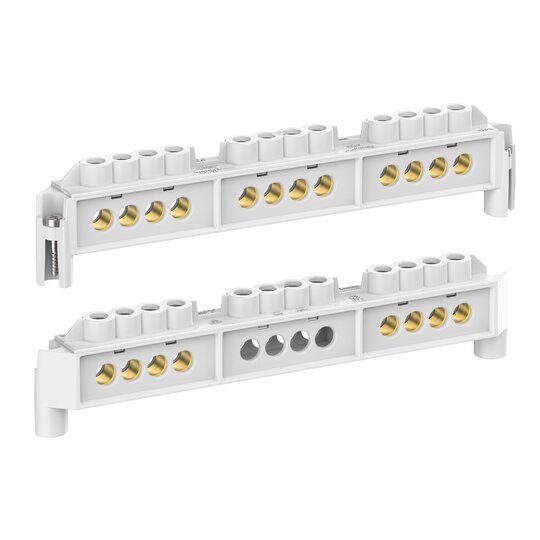

Spelsberg Abox 250/350 KLS-25²/35² Klemmstein 89643501

Ihr Nettopreis
Art.-Nr.
2401543
EAN
4013902677368
Hersteller-Nr.
89643501
DEHA.-Nr.
7145159
eClass.-Nr.
27141106
Zolltarif-Nr.
85369010
Explosionsgeprüfte Ausführung "Ex e" false
Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse 10 - 35 qmm
Anschließbarer Leiterquerschnitt eindrähtig 10 - 35 qmm
Bemessungsstrom In 125 A
Bemessungsspannung 690 V
Ausführung elektrischer Anschluss 1 Schraubanschluss
Polzahl 5
Anzahl der Klemmstellen je Pol 4
Montageart Direktmontage
Werkstoff des Isolierkörpers Thermoplast
Betriebstemperatur 85 - 85 €C
Brennbarkeitsklasse des Isolierstoffs nach UL 94 V2
Halogenfrei true
Breite 205 mm
Höhe 48 mm
Tiefe 21 mm
Abschlussplatte erforderlich false
Farbe grau
Transparent false

Verbindungsklemme nach DIN EN 60998 (VDE 0613), Ui=690V. Für die Montage in Abzweigkästen Abox / Abox Pro ab 2024., hochliegende Schraubklemme für Abox/Abox Pro 250/350, 5-polig-35mm², In = 125 A, klemmbare Querschnitte pro Pol: 12 x 10mm², 8 x 16mm², 4 x 25mm², 4 x 35mm² Cu starr / flexibel mit Aderendhülse
Abmessungen: 21 x 205 x 48mmPELSBERG oder gleichwertig &lt,br /&gt,gewähltes Fabrikat: &lt,br /&gt,gewählter Typ: &lt,br /&gt,liefern, montieren und betriebsfertig anschließen
