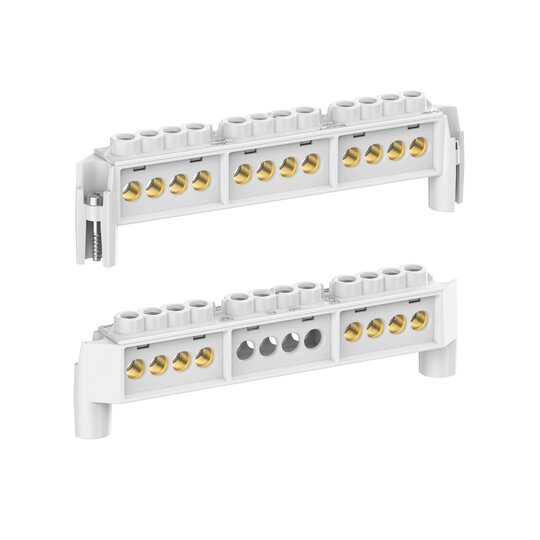

Spelsberg Abox 160 KLS-16² Klemmstein 89641601

Ihr Nettopreis
Art.-Nr.
2401467
EAN
4013902677337
Hersteller-Nr.
89641601
DEHA.-Nr.
7145158
eClass.-Nr.
27141106
Zolltarif-Nr.
85369010
Explosionsgeprüfte Ausführung "Ex e" false
Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse 4 - 16 qmm
Anschließbarer Leiterquerschnitt eindrähtig 4 - 16 qmm
Bemessungsstrom In 101 A
Bemessungsspannung 690 V
Ausführung elektrischer Anschluss 1 Schraubanschluss
Polzahl 5
Anzahl der Klemmstellen je Pol 4
Montageart Direktmontage
Werkstoff des Isolierkörpers Thermoplast
Betriebstemperatur 85 - 85 €C
Brennbarkeitsklasse des Isolierstoffs nach UL 94 V2
Halogenfrei true
Breite 140 mm
Höhe 43 mm
Tiefe 18 mm
Abschlussplatte erforderlich false
Farbe grau
Transparent false

Verbindungsklemme nach DIN EN 60998 (VDE 0613), Ui=690V. Für die Montage in Abzweigkästen Abox / Abox Pro ab 2024., hochliegende Schraubklemme für Abox/Abox Pro 160, 5-polig-16mm², In = 101 A, klemmbare Querschnitte pro Pol: 12 x 4mm², 8 x 6mm², 4 x 10mm², 4 x 16mm², 4 x 25mm² Cu starr / flexibel mit Aderendhülse
Abmessungen: 18 x 140 x 43mmPELSBERG oder gleichwertig &lt,br /&gt,gewähltes Fabrikat: &lt,br /&gt,gewählter Typ: &lt,br /&gt,liefern, montieren und betriebsfertig anschließen

DOK_PRO_MAS_M-KLS-16Q_SALL_APDF_V1.pdf

Maßzeichnung

Download (Stand: 09.01.2025)

DOK_MON_Montagehinweise-Abox-Abox-Pro-2023-Final-DE-EN_SALL_AIN_V2.pdf

Montageanleitung

Download (Stand: 09.01.2025)

DOK_MON_Montagehinweise-Abox-Abox-Pro-2023-Final-FR-ES_SALL_AIN_V2.pdf

Montageanleitung

Download (Stand: 09.01.2025)

DOK_ROHS_en-de-2023_SALL_AIN_V1.pdf

RoHS-Erklärung

Download (Stand: 09.01.2025)

Deeplink Produktseite

Download (Stand: 09.01.2025)

Produktdatenblatt

Download (Stand: 09.01.2025)

REACH-Erklärung

Download (Stand: 09.01.2025)

Produktvideo

hochgeladen am 09.01.2025

Produktvideo

hochgeladen am 09.01.2025
