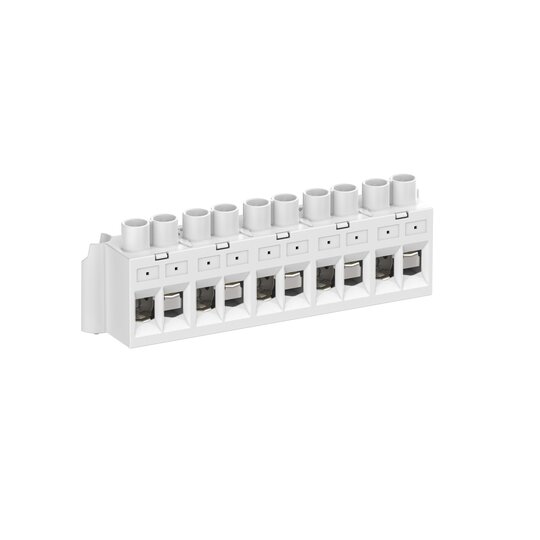

Spelsberg Abox 100 KLS-10² Klemmstein 89641001

Ihr Nettopreis
Art.-Nr.
2401555
EAN
4013902677306
Hersteller-Nr.
89641001
DEHA.-Nr.
7145157
eClass.-Nr.
27141106
Zolltarif-Nr.
85369010
Explosionsgeprüfte Ausführung "Ex e" false
Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse 1.5 - 10 qmm
Anschließbarer Leiterquerschnitt eindrähtig 1.5 - 10 qmm
Bemessungsstrom In 57 A
Bemessungsspannung 690 V
Ausführung elektrischer Anschluss 1 Schraubanschluss
Polzahl 5
Anzahl der Klemmstellen je Pol 2
Montageart Direktmontage
Werkstoff des Isolierkörpers Thermoplast
Betriebstemperatur 85 - 85 €C
Brennbarkeitsklasse des Isolierstoffs nach UL 94 V0
Halogenfrei true
Breite 124 mm
Höhe 39 mm
Tiefe 25 mm
Abschlussplatte erforderlich false
Farbe grau
Transparent false

Verbindungsklemme nach DIN EN 60998 (VDE 0613), Ui=690V. Für die Montage in Abzweigkästen Abox / Abox Pro ab 2024., hochliegende Schraubklemme für Abox/Abox Pro 100, 5-polig-10², In = 57 A, klemmbare Querschnitte pro Pol: 4 x 2,5mm², 4 x 4mm², 4 x 6mm², 4 x 10mm² Cu starr / flexibel mit Aderendhülse
Abmessungen: 25 x 124 x 39mmchwertig &lt,br /&gt,gewähltes Fabrikat: &lt,br /&gt,gewählter Typ: &lt,br /&gt,liefern, montieren und betriebsfertig anschließen
