| Ausführung |
Verbindungskasten |
| Max. Leiterquerschnitt |
2,5 qmm |
| Bestückung |
Steckklemme |
| Form |
quadratisch |
| Montageart |
Wand-/Deckenmontage |
| Montage im Erdreich |
false |
| Montage unter Wasser |
false |
| Einführung von hinten |
true |
| Länge |
87 mm |
| Breite |
87 mm |
| Tiefe |
52 mm |
| Anreihbar |
false |
| Anzahl der Einführungen |
9 |
| Art der Gehäusedurchführung |
Dichtmembran |
| Werkstoff |
Kunststoff |
| Halogenfrei |
true |
| Oberfläche |
unbehandelt |
| Farbe |
grau |
| Schutzart (IP) |
IP66 |
| Schutzart (NEMA) |
sonstige |
| Ausführung Deckel |
sonstige |
| Transparenter Deckel |
false |
| Deckelbefestigung |
geschraubt |
| Vergießbar |
false |
| Vergussmasse mitgeliefert |
false |
| Plombierbar |
true |
| Bemessungsisolationsspannung Ui |
450 V |
| Funktionserhalt |
ohne |
| Mit Abschirmung |
false |
| Witterungsbeständig |
false |
| Einsatztemperatur |
-25 - 55 €C |
| Explosionsgeprüfte Ausführung |
false |
| Für Ex-Zone Gas |
ohne |
| Für Ex-Zone Staub |
ohne |

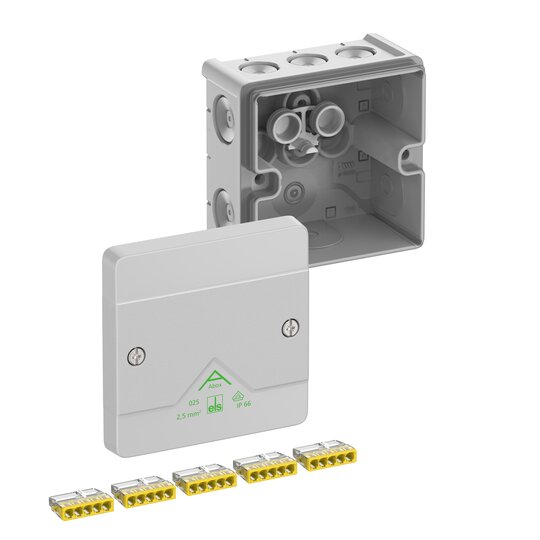

Abzweigkasten, mit Schutzart IP66, Nennquerschnitt 2,5mm², zertifiziert durch VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22)), DLG (Ammoniakbeständigkeit), selbstdichtende, weiche Einführungsmembranen, M16/M20, Dichtbereich 4-16mm, (1 rückseitig, 8 seitlich), innenliegende Befestigungsstellen, für Standardinstallationen im Innenbereich und geschütztem Außenbereich, grau, Ui=450 V AC, In=24 A, mit 5 schraubenlosen 5-Leiter-Klemmen Wago 2273-205, max. Nennquerschnitt nach DIN EN 60998: 2,5mm², klemmbare Querschnitte pro Pol: 5 x 0,5-2,5mm² starr Cu/Al (Montageanleitung beachten!)
Abmessungen: 87 x 87 x 52mmIP66, max. Leiterquerschnitt 2,5², Schlagfestigkeit IK07, Schutzklasse II, VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22)), DLG (Ammoniakbeständigkeit), halogenfrei<,br />,<,br />,Fabrikat: SPELSBERG oder gleichwertig <,br />,gewähltes Fabrikat: <,br />,gewählter Typ: <,br />,liefern, montieren und betriebsfertig anschließen
