| Explosionsgeprüfte Ausführung "Ex e" |
false |
| Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse |
1.5 - 4 qmm |
| Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse |
1.5 - 2.5 qmm |
| Anschließbarer Leiterquerschnitt eindrähtig |
1.5 - 16 qmm |
| Anschließbarer Leiterquerschnitt mehrdrähtig |
1.5 - 16 qmm |
| Bemessungsstrom In |
76 A |
| Bemessungsspannung |
450 V |
| Ausführung elektrischer Anschluss 1 |
Schraubanschluss |
| Ausführung elektrischer Anschluss 2 |
Federzuganschluss |
| Polzahl |
2 |
| Anzahl der Klemmstellen je Pol |
17 |
| Montageart |
sonstige |
| Werkstoff des Isolierkörpers |
Thermoplast |
| Betriebstemperatur |
40 - 40 €C |
| Brennbarkeitsklasse des Isolierstoffs nach UL 94 |
V0 |
| Halogenfrei |
true |
| Breite |
285 mm |
| Höhe |
50 mm |
| Tiefe |
27 mm |
| Abschlussplatte erforderlich |
false |
| Farbe |
grau |
| Transparent |
false |

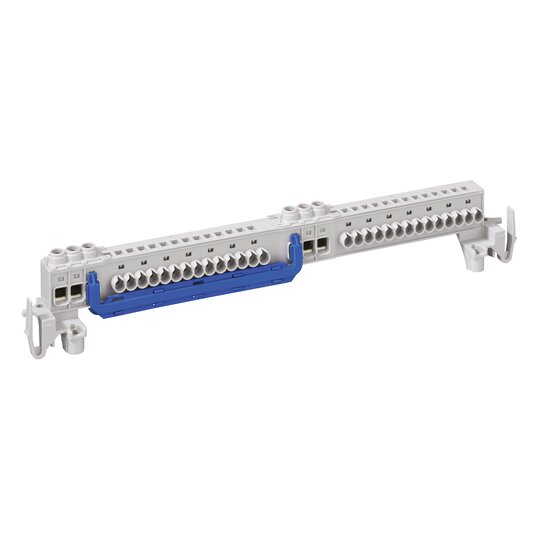

Schraubenlose PE/N Klemmschiene, zum Einbau in AK Kleinverteiler ab AK 14 und AKL/AKi-Leergehäuse als zusätzliche Klemmen oder für Ersatzbedarf, einstufige N-Klemmschiene, mit 4 schraubbaren Klemmstellen 2,5mm²-16mm², und 28 schraubenlosen Klemmstellen 1,5mm²-4mm², Nach Entfernung der Querverbindung Aufteilung in, 2 N-Potentiale mit jeweils 3 schraubbaren Klemmstellen, 2,5mm²-16mm² und 14 schraubenlosen, Klemmstellen 1,5mm²-4mm²
Abmessungen: 300 x 90 x 60mm2,5 qmm - 16 qmm und 14 schraubenlosen, Klemmstellen 1,5 qmm - 4 qmm<,br />,<,br />,<,br />,Fabrikat: SPELSBERG oder gleichwertig <,br />,gewähltes Fabrikat:áááááááááááááááááááááá<,br />,gewählter Typ:áááááááááááááááááááááááá<,br />,liefern, montieren und betriebsfertig anschließen
DOK_ZER_VDE-40030962-X3Klemme-100A-2010-09-17_SALL_AIN_V1.pdf
Zertifikat
|
DOK_ZER_UKCA-2292UK-Schraubenlose-PE-N-Klemmschiene_SALL_AIN_V1.pdf
Zertifikat
|
DOK_PRO_MAS_M-790-318-01_SALL_APDF_V1.pdf
Maßzeichnung
|
DOK_ZER_CE-2292-Schraubenlose-PE-N-Klemmschiene_SALL_AIN_V1.pdf
DOC CE-Erklärung
|
|
|
|
|
