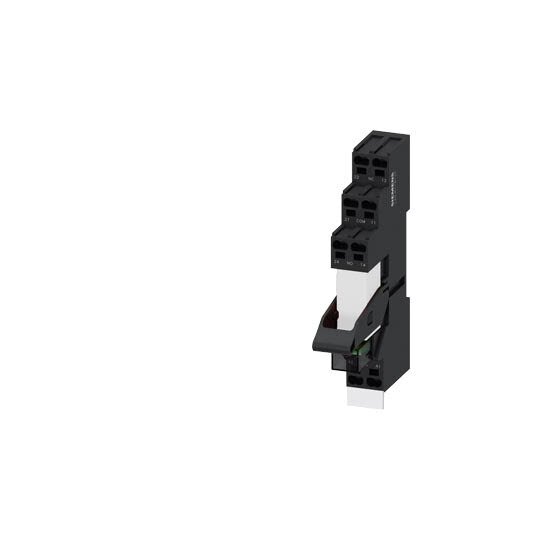

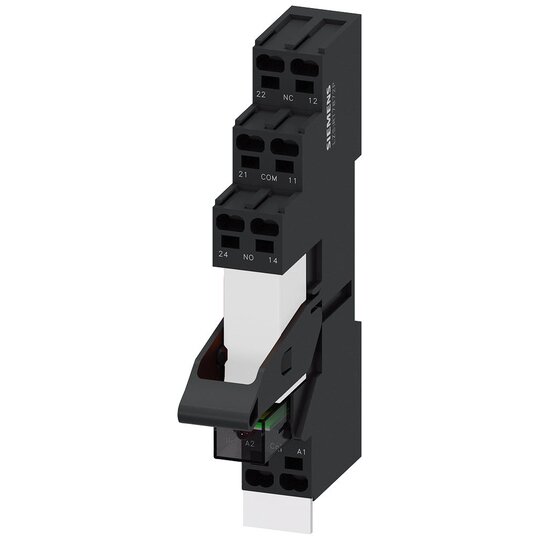

Siemens LZS:RT4D4L24 Steckrelais Komplettgerät 24VDC 2W LED-Modul rot

Hersteller-Nr. LZS:RT4D4L24 1482825
Preview Image
image 1
image 2
image 3
image 4
image 5
Ihr Nettopreis
Verpackungseinheit
5 Stück
Art.-Nr.
7000457
EAN
4011209674738
DEHA.-Nr.
2713511
eClass.-Nr.
27371601
Zolltarif-Nr.
85364190
Verfügbarkeit am Fremdlager
wird ermittelt
Verfügbarkeit beim Hersteller anfragen
Ausführung des elektrischen Anschlusses Federzuganschluss
Komplettgerät mit Sockel true
Mit abnehmbaren Klemmen false
Mit LED-Anzeige true
Spannungsart zur Betätigung DC
Antrieb, Polung gepolt
Schaltverhalten des Antriebs monostabil
Anzahl der Kontakte als Öffner 0
Anzahl der Kontakte als Schließer 0
Anzahl der Kontakte als Wechsler 2
Mit zwangsgeführten Kontakten false
Schutzart (IP) IP20
Breite 15,5 mm
Höhe 98 mm
Tiefe 71 mm

    Steckrelais Komplettgerät


    Das Steckrelais Komplettgerät dient zur galvanischen Trennung und Kontaktvervielfachung beim Schalten kleiner Lasten.


    Technische Details:



    • 2 Wechsler

    • DC 24 V

    • LED-Modul rot

    • Sockel mit logischer Trennung

    • Federzuganschluss (Push-In)

    • Geprüft nach AC-15 und DC-13

    • Werkzeuglose Verdrahtung

    • Hochwertige hartvergoldete Kontakte


    Vorteile für den Kunden:



    • Einfache und sichere Verdrahtung durch Push-In-Federzugklemmen

    • Flexibilität in der Bauform: als Komplettgeräte oder Einzelmodule verfügbar

    • Umfangreiches Zubehör für zusätzliche Anpassungsmöglichkeiten

    • Optimale Zusammenarbeit mit elektronischen Steuerungen
