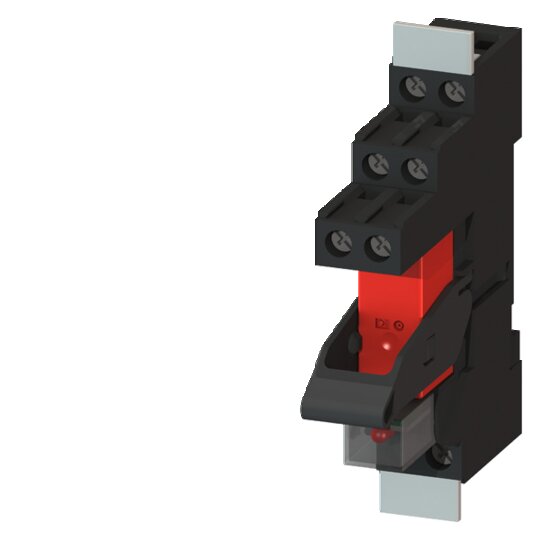

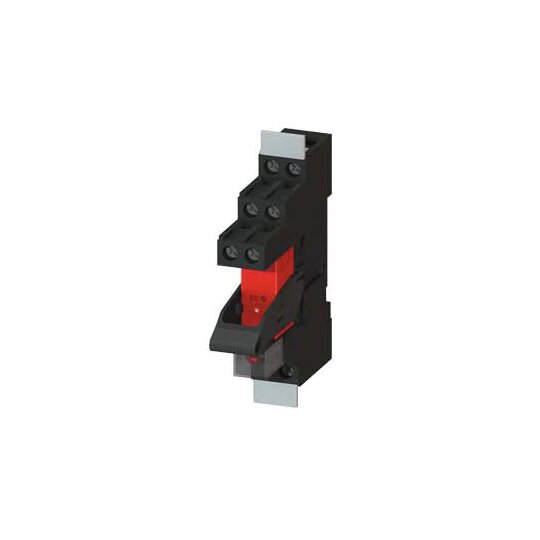

Siemens LZS:RT3B4R24 Steckrelais Kom- plettgerät AC24V, 1W, LED-Modul rot
5 Stück

Listenpreis
Art.-Nr.
7000418
EAN
4011209674684
Hersteller-Nr.
LZS:RT3B4R24
DEHA.-Nr.
2673990
eClass.-Nr.
27371601
Zolltarif-Nr.
85364190
Ausführung des elektrischen Anschlusses Schraubanschluss
Komplettgerät mit Sockel true
Mit abnehmbaren Klemmen false
Mit LED-Anzeige true
Spannungsart zur Betätigung AC
Antrieb, Polung gepolt
Schaltverhalten des Antriebs monostabil
Anzahl der Kontakte als Öffner 0
Anzahl der Kontakte als Schließer 0
Anzahl der Kontakte als Wechsler 1
Mit zwangsgeführten Kontakten false
Schutzart (IP) IP20
Breite 15,5 mm
Höhe 77 mm
Tiefe 71 mm

Steckrelais Komplettgerät 1 W, AC 24 V LED-Modul rot Sockel mit logischer Trennung Schraubanschluss Koppelrelais mit Steckrelais SIRIUS LZS für die galvanische Trennung, Kontaktvervielfachung, zum Schalten kleiner Lasten und als Potentialumschaltung.Die Koppelrelais verfügen über eine werkzeuglose Verdrahtung und rüttelsichere Verbindung dank Push-in-Federzugklemmen. Sockel mit logischer Trennung ermöglichen eine unkomplizierte Verdrahtung. Das Schaltvermögen ist nach AC-15 und DC-13 geprüft. Dank hartvergoldeter Kontakte ist die Zusammenarbeit mit elektronischen Steuerungen optimal.Lieferbar sind Geräte als Komplettgeräte oder Einzelmodule in den Bauformen RT, PT und MT, mit bzw. ohne logischer Trennung, in verschiedenen Spulenspannungen sowie in Schraubanschluss oder mit Steckklemmen (Push-In).Umfangreiches Zubehör wie z.B. Stecksockel, Halte-/Auswerfebügel, Verdrahtungsbügel sowie LED-Module steht zur Verfügung.SIRIUS Relais - ein Programm für alle Fälle.

3D / BIM Objekt

Download (Stand: 10.12.2024)

Deeplink Produktseite

Download (Stand: 10.12.2024)

Explosionszeichnung

Download (Stand: 10.12.2024)

Flussdiagramm

Download (Stand: 10.12.2024)

Maßzeichnung

Download (Stand: 10.12.2024)

Milieubild

Download (Stand: 10.12.2024)

Produktdatenblatt

Download (Stand: 10.12.2024)

Produktdatenblatt

Download (Stand: 10.12.2024)

RoHS-Erklärung

Download (Stand: 10.12.2024)

Schaltbild

Download (Stand: 10.12.2024)

Technische Information

Download (Stand: 10.12.2024)

Verkaufsprospekt

Download (Stand: 10.12.2024)

Produktvideo

hochgeladen am 10.12.2024
