Siemens LZS:PT5D5R24 Steckrelais Kompl.- gerät 24VAC 4W LED-Modul rot

Hersteller-Nr. LZS:PT5D5R24 1482821
Preview Image
image 1
image 2
image 3
Ihr Nettopreis
Verpackungseinheit
5 Stück
Art.-Nr.
7000453
EAN
4011209674523
DEHA.-Nr.
2713491
eClass.-Nr.
27371601
Zolltarif-Nr.
85364190
Verfügbarkeit am Fremdlager
wird ermittelt
Verfügbarkeit beim Hersteller anfragen
Ausführung des elektrischen Anschlusses Federzuganschluss
Komplettgerät mit Sockel true
Mit abnehmbaren Klemmen false
Mit LED-Anzeige true
Spannungsart zur Betätigung AC
Antrieb, Polung gepolt
Schaltverhalten des Antriebs monostabil
Anzahl der Kontakte als Öffner 0
Anzahl der Kontakte als Schließer 0
Anzahl der Kontakte als Wechsler 4
Mit zwangsgeführten Kontakten false
Schutzart (IP) IP20

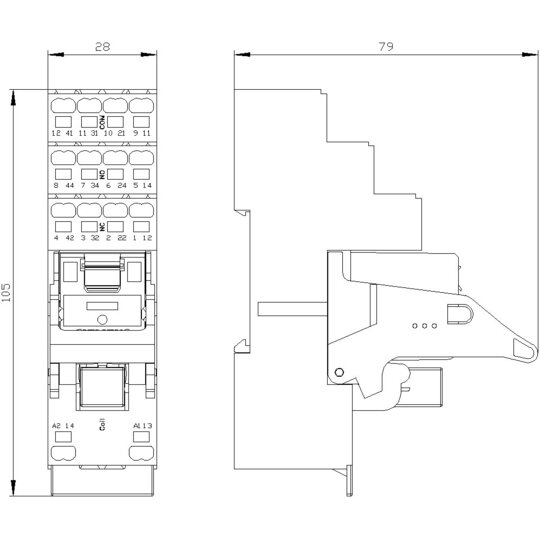

Breite 28 mm
Höhe 98 mm
Tiefe 79 mm

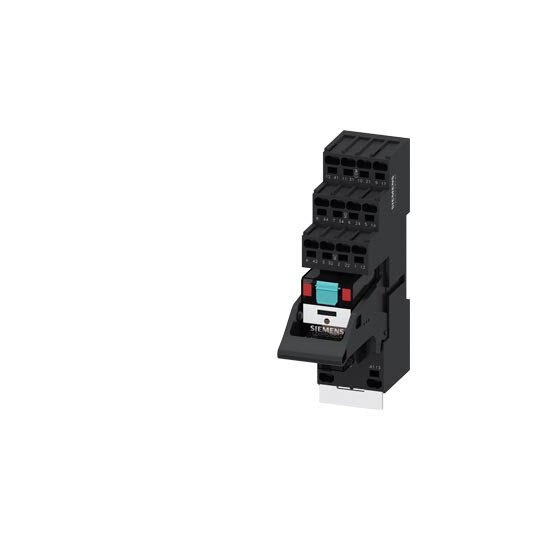

    Steckrelais Komplettgerät


    Das Steckrelais Komplettgerät mit 4 Wechslern ermöglicht die galvanische Trennung und Kontaktvervielfachung zum Schalten kleiner Lasten.


    Technische Details:



    • Spannung: AC 24 V

    • LED-Modul: rot

    • Federzuganschluss (Push-In)

    • Schaltvermögen: geprüft nach AC-15 und DC-13

    • Werkzeuglose Verdrahtung

    • Verfügbare Bauformen: RT, PT und MT

    • Optional mit oder ohne logische Trennung

    • Umfangreiches Zubehör: Stecksockel, Halte-/Auswerfebügel, Verdrahtungsbügel

    • Verfügbar in verschiedenen Spulenspannungen


    Kunden Vorteile:



    • Rüttelsichere Verbindung dank Push-In-Federzugklemmen

    • Unkomplizierte Verdrahtung durch Sockel mit logischer Trennung

    • Optimale Zusammenarbeit mit elektronischen Steuerungen durch hartvergoldete Kontakte

    • Flexibilität durch die Auswahl zwischen Komplettgeräten oder Einzelmodulen
