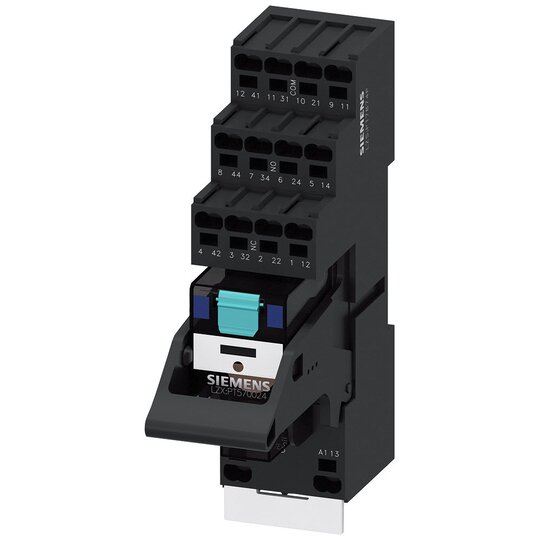

Siemens LZS:PT5D5L24 Steckrelais Kom- plettgerät DC24V, 4 Wechsler LED-Modul

Hersteller-Nr. LZS:PT5D5L24 1482820
Preview Image
image 1
image 2
image 3
image 4
Ihr Nettopreis
Verpackungseinheit
5 Stück
Art.-Nr.
7000452
EAN
4011209674516
DEHA.-Nr.
2713490
eClass.-Nr.
27371601
Zolltarif-Nr.
85364190
Verfügbarkeit am Fremdlager
wird ermittelt
Verfügbarkeit beim Hersteller anfragen
Ausführung des elektrischen Anschlusses Federzuganschluss
Komplettgerät mit Sockel true
Mit abnehmbaren Klemmen false
Mit LED-Anzeige true
Spannungsart zur Betätigung DC
Antrieb, Polung gepolt
Schaltverhalten des Antriebs monostabil
Anzahl der Kontakte als Öffner 0
Anzahl der Kontakte als Schließer 0
Anzahl der Kontakte als Wechsler 4
Mit zwangsgeführten Kontakten false
Schutzart (IP) IP20

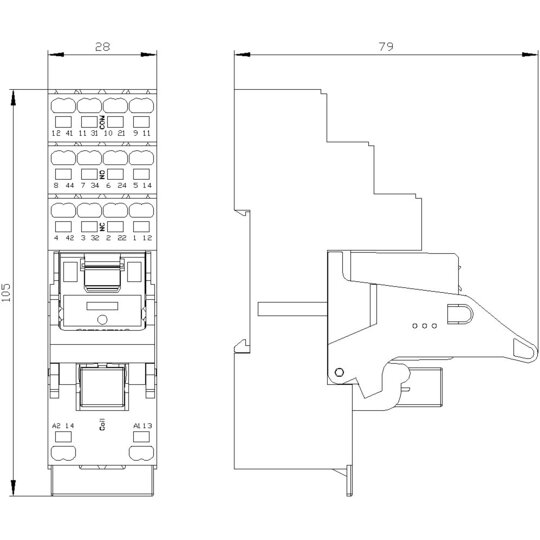

Breite 28 mm
Höhe 98 mm
Tiefe 79 mm

    Steckrelais Komplettgerät


    Das Steckrelais Komplettgerät ermöglicht die galvanische Trennung und Kontaktvervielfachung zum Schalten kleiner Lasten und als Potentialumschaltung.



    Technische Details:

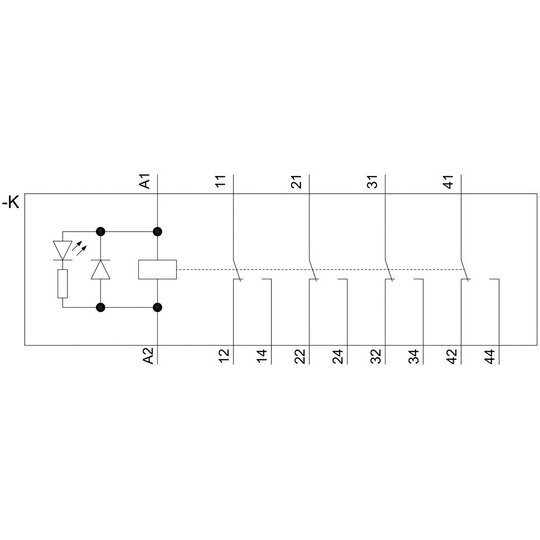

    • 4 Wechsler

    • DC 24 V

    • LED-Modul rot

    • Sockel mit logischer Trennung

    • Federzuganschluss (Push-In)

    • Geprüft nach AC-15 und DC-13

    • Hartvergoldete Kontakte für optimale Zusammenarbeit mit elektronischen Steuerungen

    • Verfügbar als Komplettgeräte oder Einzelmodule in verschiedenen Bauformen (RT, PT, MT)

    • Verschiedene Spulenspannungen und Anschlussarten (Schraubanschluss oder Push-In)



    Kunden Vorteile:



    • Werkzeuglose Verdrahtung

    • Rüttelsichere Verbindung dank Push-in-Federzugklemmen

    • Einfache und unkomplizierte Verdrahtung durch Sockel mit logischer Trennung

    • Umfangreiches Zubehör wie Stecksockel, Halte-/Auswerfebügel und LED-Module
