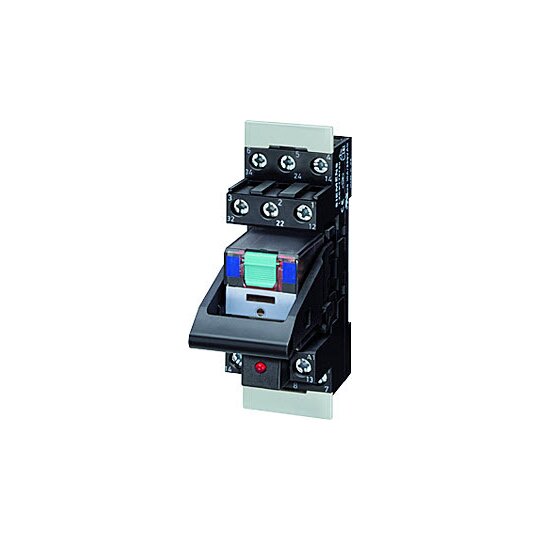

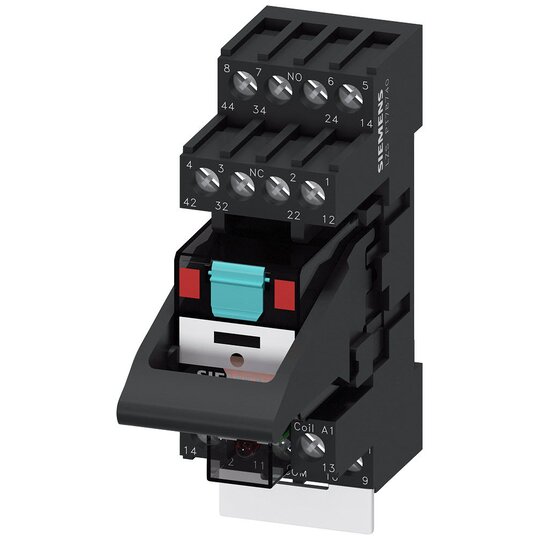

Siemens LZS:PT5A5S15 Steckrelais Kom- plettgerät AC115V, 4 Wechsler LED-Modul

Hersteller-Nr. LZS:PT5A5S15 1482801
Preview Image
image 1
image 2
image 3
Ihr Nettopreis
Verpackungseinheit
5 Stück
Art.-Nr.
7000433
EAN
4011209674455
DEHA.-Nr.
2674009
eClass.-Nr.
27371601
Zolltarif-Nr.
85364900
Verfügbarkeit am Fremdlager
wird ermittelt
Verfügbarkeit beim Hersteller anfragen
Ausführung des elektrischen Anschlusses Schraubanschluss
Komplettgerät mit Sockel true
Mit abnehmbaren Klemmen false
Mit LED-Anzeige true
Spannungsart zur Betätigung AC
Antrieb, Polung gepolt
Schaltverhalten des Antriebs monostabil
Anzahl der Kontakte als Öffner 0
Anzahl der Kontakte als Schließer 0
Anzahl der Kontakte als Wechsler 4
Mit zwangsgeführten Kontakten false
Schutzart (IP) IP20

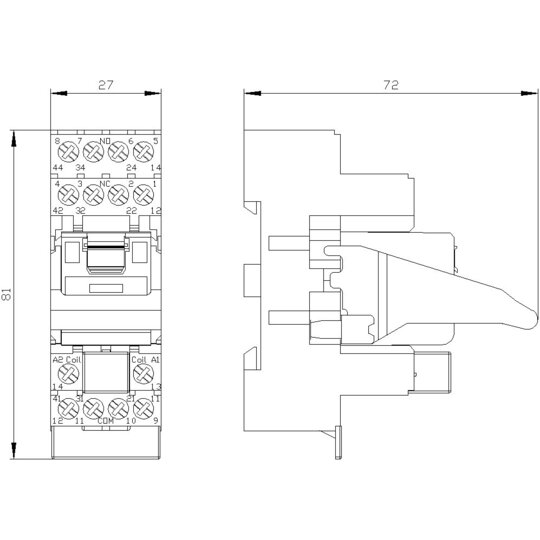

Breite 27 mm
Höhe 74 mm
Tiefe 72 mm

    Steckrelais Komplettgerät


    Das Steckrelais Komplettgerät dient zur galvanischen Trennung, Kontaktvervielfachung und zum Schalten kleiner Lasten.



    Technische Details:



    • 4 Wechsler

    • AC 115 V

    • LED-Modul rot

    • Standard-Stecksockel

    • Schraubanschluss, 3,5 mm Pinning

    • Prüfung nach AC-15 und DC-13

    • Werkzeuglose Verdrahtung mit Push-in-Federzugklemmen

    • Hartvergoldete Kontakte für optimale Zusammenarbeit mit elektronischen Steuerungen

    • Lieferbar als Komplettgeräte oder Einzelmodule in verschiedenen Bauformen und Spulenspannungen



    Kunden Vorteile:



    • Einfachere Verdrahtung durch logische Trennung des Sockels

    • Rüttelsichere Verbindung dank innovativer Klemmen

    • Umfangreiches Zubehör für flexiblen Einsatz

    • Optimale Anpassung an verschiedene Anforderungen durch unterschiedliche Bauformen

    • Hohe Zuverlässigkeit und Sicherheit bei der Anwendung
