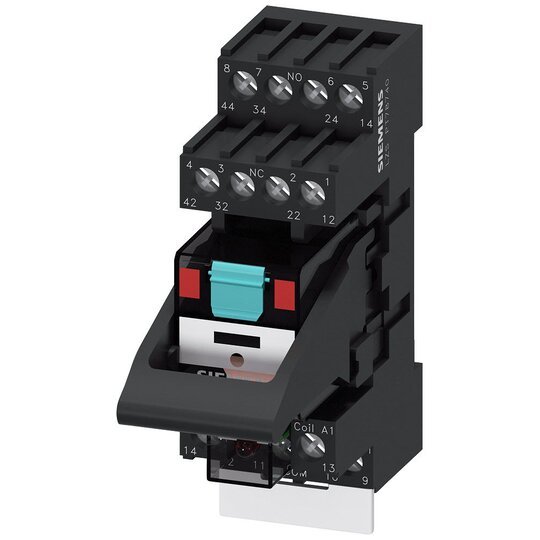

Siemens LZS:PT5A5R24 Steckrelais Kompl.- gerät 24VAC 4W LED-Modul rot

Hersteller-Nr. LZS:PT5A5R24 1482788
Preview Image
image 1
image 2
image 3
image 4
Ihr Nettopreis
Verpackungseinheit
5 Stück
Art.-Nr.
7000420
EAN
4011209674448
DEHA.-Nr.
2673992
eClass.-Nr.
27371601
Zolltarif-Nr.
85364190
Verfügbarkeit am Fremdlager
wird ermittelt
Verfügbarkeit beim Hersteller anfragen
Ausführung des elektrischen Anschlusses Schraubanschluss
Komplettgerät mit Sockel true
Mit abnehmbaren Klemmen false
Mit LED-Anzeige true
Spannungsart zur Betätigung AC
Antrieb, Polung gepolt
Schaltverhalten des Antriebs monostabil
Anzahl der Kontakte als Öffner 0
Anzahl der Kontakte als Schließer 0
Anzahl der Kontakte als Wechsler 4
Mit zwangsgeführten Kontakten false
Schutzart (IP) IP20
Breite 27 mm
Höhe 74 mm
Tiefe 72 mm

    Steckrelais Komplettgerät


    Das Steckrelais Komplettgerät dient zur galvanischen Trennung, Kontaktvervielfachung sowie zum Schalten kleiner Lasten.


    Technische Details:



    • 4 Wechsler

    • AC 24 V

    • LED-Modul rot

    • Standard-Stecksockel

    • Schraubanschluss

    • 3,5 mm Pinning

    • Geprüft nach AC-15 und DC-13

    • Werkzeuglose Verdrahtung mit Push-in-Federzugklemmen

    • Erhältlich als Komplettgeräte oder Einzelmodule in den Bauformen RT, PT und MT

    • Vielfältige Spulenspannungen und Anschlussvarianten


    Kunden Vorteile:



    • Einfache und schnelle Verdrahtung durch rüttelsichere Verbindung

    • Optimale Zusammenarbeit mit elektronischen Steuerungen dank hartvergoldeter Kontakte

    • Unkomplizierte Handhabung durch logische Trennung des Sockels

    • Umfangreiches Zubehör erhältlich, wie Halte-/Auswerfebügel und Verdrahtungsbügel

Siemens 1482801
Siemens LZS:PT5A5S15 Steckrelais Kom- plettgerät AC115V, 4 Wechsler LED-Modul
Art.-Nr. 7000433
Ihr Nettopreis
Bestand
nicht verfügbar
Bitte geben Sie eine Menge > 0 ein. Bitte geben Sie ein Vielfaches der Verpackungseinheit 5 ein
Siemens 1482793
Siemens LZS:PT5A5T30 Steckrelais Kom- plettgerät AC230V, 4 Wechsler LED-Modul
Art.-Nr. 7000425
Ihr Nettopreis
Bestand
nicht verfügbar
Bitte geben Sie eine Menge > 0 ein. Bitte geben Sie ein Vielfaches der Verpackungseinheit 5 ein
Siemens 150501
Siemens LZS:PT5A5L24 Steckrelais Kompl.- gerät 24VDC 4W LED-Modul rot
Art.-Nr. 2702875
Ihr Nettopreis
Bestand
nicht verfügbar
Bitte geben Sie eine Menge > 0 ein. Bitte geben Sie ein Vielfaches der Verpackungseinheit 5 ein

3D / BIM Objekt

Download (Stand: 06.06.2025)

DOC CE-Erklärung

Download (Stand: 06.06.2025)

Deeplink Produktseite

Download (Stand: 06.06.2025)

Explosionszeichnung

Download (Stand: 06.06.2025)

Flussdiagramm

Download (Stand: 06.06.2025)

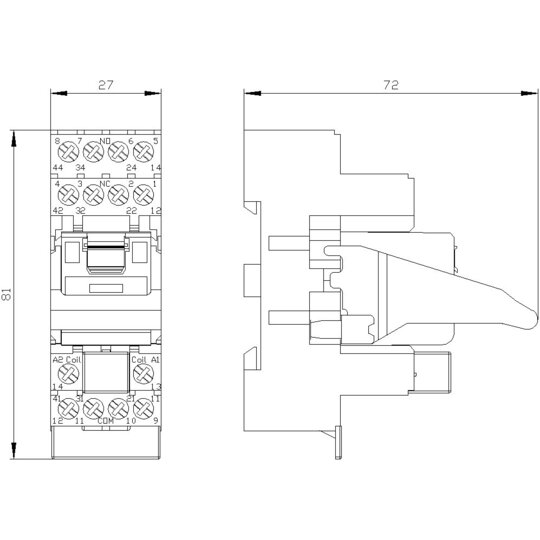

Maßzeichnung

Download (Stand: 06.06.2025)

Produktdatenblatt

Download (Stand: 06.06.2025)

Produktdatenblatt

Download (Stand: 06.06.2025)

RoHS-Erklärung

Download (Stand: 06.06.2025)

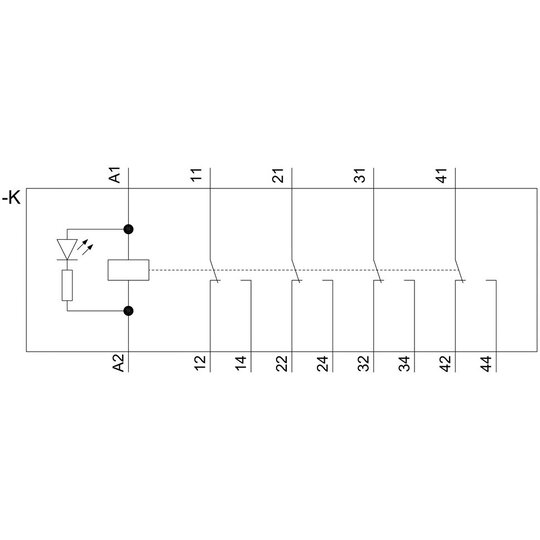

Schaltbild
