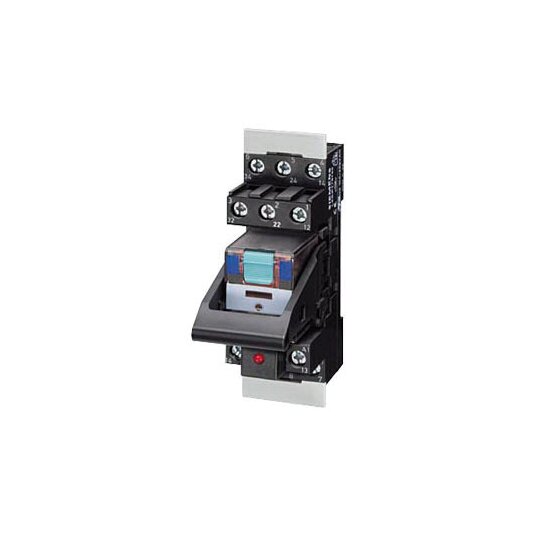

Siemens LZS:PT3A5L24 Steckrelais Kompl.- gerät 24VDC 3W LED-Modul rot

Hersteller-Nr. LZS:PT3A5L24 1482784
Preview Image
image 1
image 2
image 3
image 4
Ihr Nettopreis
Verpackungseinheit
5 Stück
Art.-Nr.
7000416
EAN
4011209674394
DEHA.-Nr.
2673981
eClass.-Nr.
27371601
Zolltarif-Nr.
85364190
Verfügbarkeit am Fremdlager
wird ermittelt
Verfügbarkeit beim Hersteller anfragen
Ausführung des elektrischen Anschlusses Schraubanschluss
Komplettgerät mit Sockel true
Mit abnehmbaren Klemmen false
Mit LED-Anzeige true
Spannungsart zur Betätigung DC
Antrieb, Polung gepolt
Schaltverhalten des Antriebs monostabil
Anzahl der Kontakte als Öffner 0
Anzahl der Kontakte als Schließer 0
Anzahl der Kontakte als Wechsler 3
Mit zwangsgeführten Kontakten false
Schutzart (IP) IP20

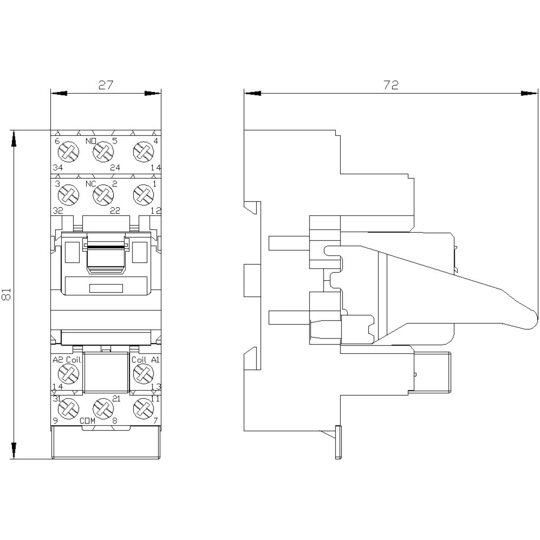

Breite 27 mm
Höhe 74 mm
Tiefe 72 mm

    Steckrelais Komplettgerät


    Das Steckrelais Komplettgerät ermöglicht galvanische Trennung, Kontaktvervielfachung sowie das Schalten kleiner Lasten durch ein flexibles und benutzerfreundliches Design.



    Technische Details:



    • 3 Wechsler

    • DC 24 V

    • LED-Modul rot

    • Standard-Stecksockel

    • Schraubanschluss

    • 3,5 mm Pinning

    • Werkzeuglose Verdrahtung

    • Rüttelsichere Verbindung dank Push-in-Federzugklemmen

    • Geeignet für AC-15 und DC-13 Anwendung

    • Hartvergoldete Kontakte

    • Verfügbar als Komplettgeräte oder Einzelmodule in verschiedenen Bauformen und Spulenspannungen



    Kunden Vorteile:



    • Einfache und unkomplizierte Verdrahtung durch logische Trennung

    • Optimale Zusammenarbeit mit elektronischen Steuerungen

    • Flexibilität bei der Auswahl von Zubehör wie Stecksockel, Halte-/Auswerfbügel und Verdrahtungsbügel

    • Robuste und zuverlässige Verbindungen
