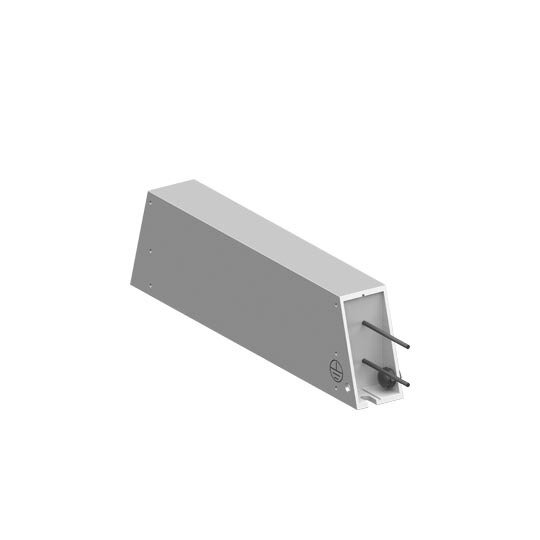

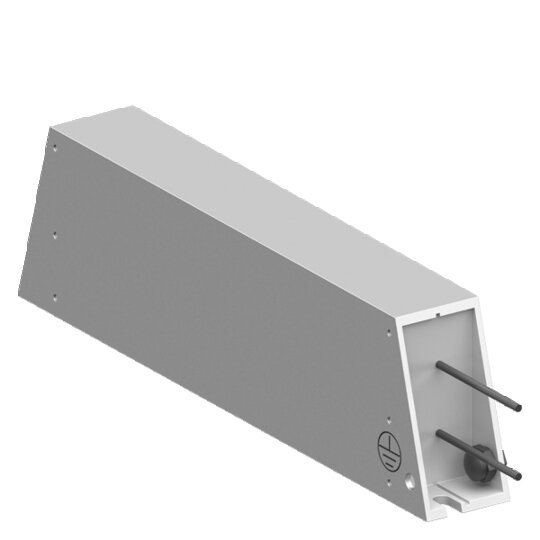

Siemens JJY:023151720007 Fa. Heine Bremswiderstand für Powermodule FSB
1 Stück

Listenpreis
Art.-Nr.
7002556
EAN
4042948668962
Hersteller-Nr.
JJY:023151720007
DEHA.-Nr.
5111909
eClass.-Nr.
27023192
Zolltarif-Nr.
85332900
Art des Zubehörs Bremswiderstand

Fa. Heine Bremswiderstand für Powermodule FSB P_MAX=2200W/12S/5% ED R=68 Ohm P_DAUER=110W Zubehör für Frequenzumrichter Bremswiderstand für das Power Module PM240-2 für den modularen Frequenzumrichter SINAMICS G120. Über die Bremswiderstände wird die überschüssige Energie des Zwischenkreises abgebaut. Sie sind für den Einsatz mit den Power Modules PM240-2 und PM240 vorgesehen (Montage seitlich neben den Power Modules), die über einen integrierten Brems-Chopper verfügen und generatorische Energie nicht in das Netz zurückspeisen können. Für den generatorischen Betrieb, z. B. das Abbremsen einer Schwungmasse mit großem Trägheitsmoment, ist somit ein Bremswiderstand anzuschließen, der die entstehende Energie in Wärme umwandelt. Für die Power Modules Baugrößen FSD bis FSGX sollten die Bremswiderstände außerhalb des Schaltschrankes bzw. außerhalb des Schaltanlagenraumes platziert werden, um die entstehende Verlustwärme aus dem Bereich der Power Modules herauszuführen. Dadurch reduziert sich der Klimatisierungsaufwand. Jeder Bremswiderstand ist mit einem Temperaturschalter ausgestattet. Um im Fall einer thermischen Überlastung des Bremswiderstands Folgeschäden zu vermeiden, sollte der Temperaturschalter ausgewertet werden. Der Bremswiderstand ist für die Baugrößen FSA bis FSC sowie für das Power Module PM240-2 (Baugröße FSC bis FSF) verfügbar. Für die Baugröße FSGX gibt es optional ein steckbares Braking Module. SINAMICS - einfach mein Antrieb.
