Siemens 6SL3525-0PE21-5AA1 SINAMICS G120D Power Module PM250D 3AC380-480V

Hersteller-Nr. 6SL35250PE215AA1 171964
Preview Image
image 1
image 2
image 3
image 4
Ihr Nettopreis
Verpackungseinheit
1 Stück
Art.-Nr.
2732451
EAN
4019169458597
DEHA.-Nr.
3374729
eClass.-Nr.
27023101
Zolltarif-Nr.
85044095
Verfügbarkeit am Fremdlager
wird ermittelt
Verfügbarkeit beim Hersteller anfragen
Netzspannung 380 - 500 V
Eingangsphasenzahl 3
Ausgangsphasenzahl 3
Max. Ausgangsfrequenz 650 Hz
Nennausgangsstrom I2N 4,1 A
Max. abgegebene Leistung bei quadrat. Belastung bei Bemessungsausgangsspannung 1,5 kW
Max. abgegebene Leistung bei linearer Belastung bei Bemessungsausgangsspannung 1,5 kW
Relative symmetrische Netzfrequenztoleranz 10 %
Relative symmetrische Netzspannungstoleranz 10 %
Einsatz im Industriebereich zulässig true
Einsatz im Wohn- und Gewerbebereich zulässig false
Bremschopper integriert true
4-Quadrantenbetrieb möglich true
Art des Umrichters U-Umrichter
Höhe 210 mm
Breite 445 mm
Tiefe 110 mm

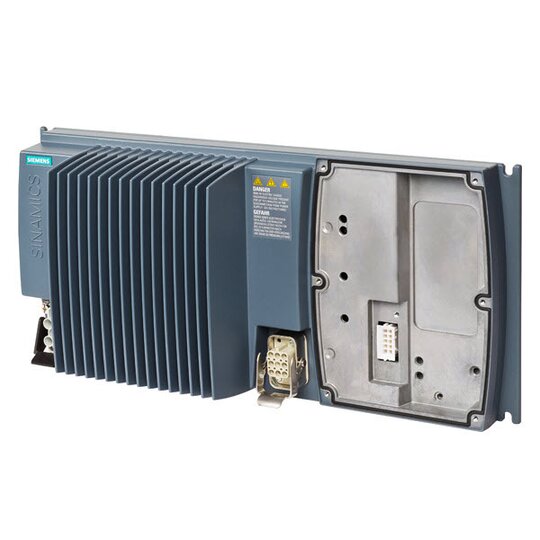

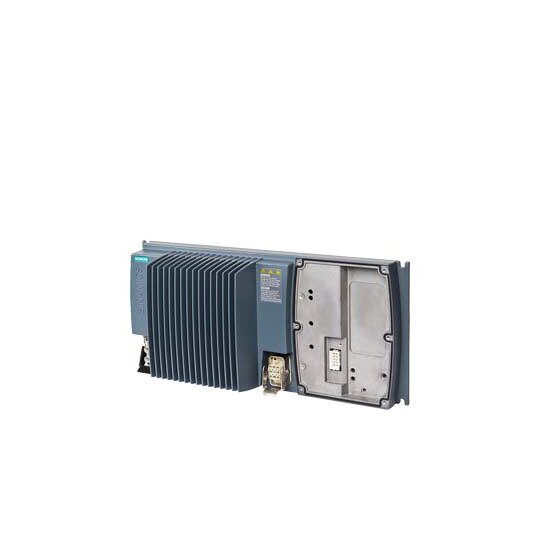

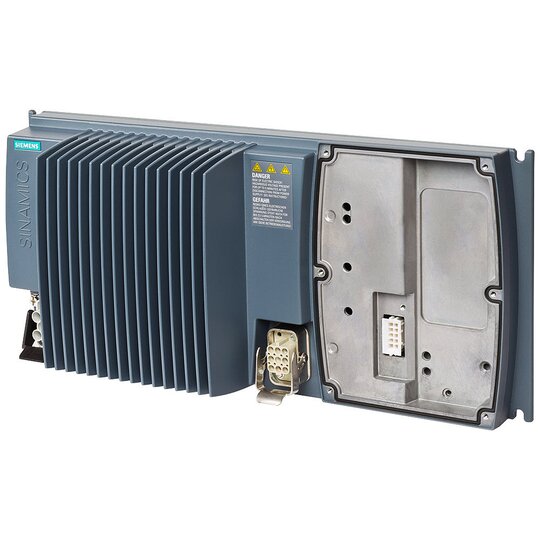

    Sinamics G120D Power Module PM250D


    Das SINAMICS G120D Power Module PM250D mit integriertem Klasse-A-Filter ist energierückspeisefähig und eignet sich für dezentrale Anwendungen.


    Technische Details:



    • Spannungsbereich: 3AC 380-480V +10/-10%

    • Frequenzbereich: 47-63Hz

    • Leistung bei hoher Überlast: 1,5kW bei 200% 3S, 150% 60S, 100% 300S

    • Umgebungstemperatur: -10 bis +55°C

    • Abmessungen: 210x 450x 110 (HxBxT)

    • Schutzart: IP65

    • Baugrößen: FSA bis FSC

    • Leistungsbereich: 0,75 kW bis 7,5 kW


    Kunden Vorteile:



    • Einsparungen bei Energie und Platz durch Rückspeisefähigkeit im generatorischen Betrieb

    • Weniger Wärmeentwicklung durch effektives elektronisches Bremsen

    • Reduzierung harmonischer Netzoberwellen durch innovative Schaltungstechnik

    • Verzicht auf Netzdrossel spart Platz und Aufwand bei der Projektierung

    • Geeignet für sicherheitsgerichtete Anwendungen mit Fail-safe Control Unit

DOC CE-Erklärung

Download (Stand: 05.06.2025)

Deeplink Produktseite

Download (Stand: 05.06.2025)

Maßzeichnung

Download (Stand: 05.06.2025)

Produktdatenblatt

Download (Stand: 05.06.2025)

Produktdatenblatt

Download (Stand: 05.06.2025)

REACH-Erklärung

Download (Stand: 05.06.2025)

RoHS-Erklärung

Download (Stand: 05.06.2025)

Schaltbild

Download (Stand: 05.06.2025)

Technische Information

Download (Stand: 05.06.2025)

Verkaufsprospekt

Download (Stand: 05.06.2025)
