Anzahl der analogen Ausgänge | 2 |
Anzahl der analogen Eingänge | 2 |
Anzahl der digitalen Ausgänge | 3 |
Anzahl der digitalen Eingänge | 15 |
Unterstützt Protokoll für TCP/IP | true |
Unterstützt Protokoll für PROFIBUS | false |
Unterstützt Protokoll für CAN | false |
Unterstützt Protokoll für INTERBUS | false |
Unterstützt Protokoll für ASI | false |
Unterstützt Protokoll für KNX | false |
Unterstützt Protokoll für MODBUS | false |
Unterstützt Protokoll für Data-Highway | false |
Unterstützt Protokoll für DeviceNet | false |
Unterstützt Protokoll für SUCONET | false |
Unterstützt Protokoll für LON | false |
Unterstützt Protokoll für PROFINET IO | false |
Unterstützt Protokoll für PROFINET CBA | false |
Unterstützt Protokoll für SERCOS | false |
Unterstützt Protokoll für Foundation Fieldbus | false |
Unterstützt Protokoll für EtherNet/IP | true |
Unterstützt Protokoll für AS-Interface Safety at Work | false |
Unterstützt Protokoll für DeviceNet Safety | false |
Unterstützt Protokoll für INTERBUS-Safety | false |
Unterstützt Protokoll für PROFIsafe | true |
Unterstützt Protokoll für SafetyBUS p | false |
Unterstützt Protokoll für BACnet | false |
Unterstützt Protokoll für sonstige Bussysteme | false |
Anzahl der HW-Schnittstellen Industrial Ethernet | 2 |
Anzahl der Schnittstellen PROFINET | 2 |
Anzahl der HW-Schnittstellen seriell RS-232 | 1 |
Anzahl der HW-Schnittstellen seriell RS-422 | 0 |
Anzahl der HW-Schnittstellen seriell RS-485 | 0 |
Anzahl der HW-Schnittstellen seriell TTY | 4 |
Anzahl der HW-Schnittstellen USB | 1 |
Anzahl der HW-Schnittstellen parallel | 0 |
Mit optischer Schnittstelle | false |
Mit PC-Anschluss | true |
Schutzart (NEMA) | 1 |
Höhe | 199 mm |
Breite | 73 mm |
Tiefe | 67 mm |

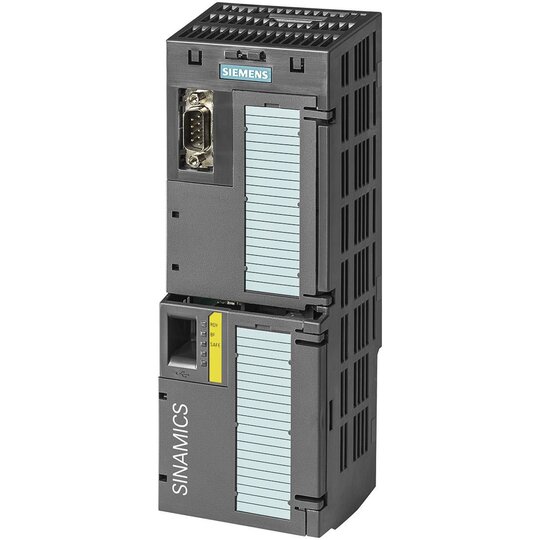

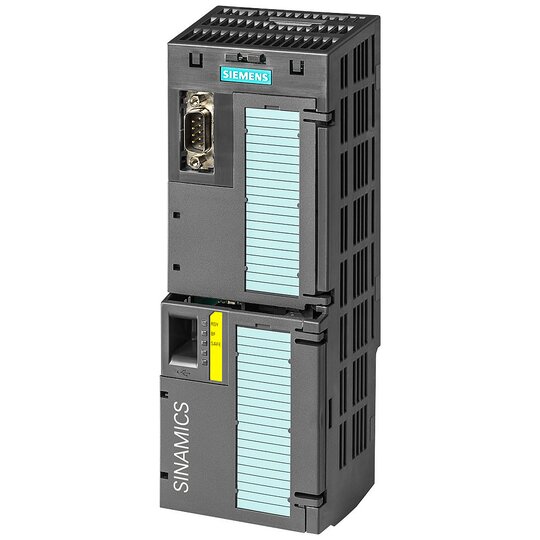

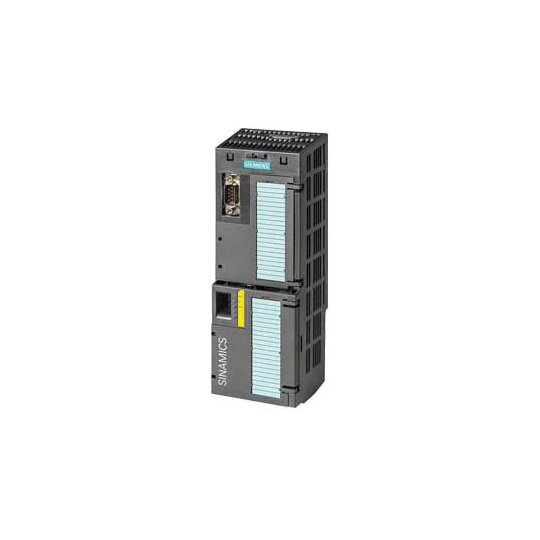

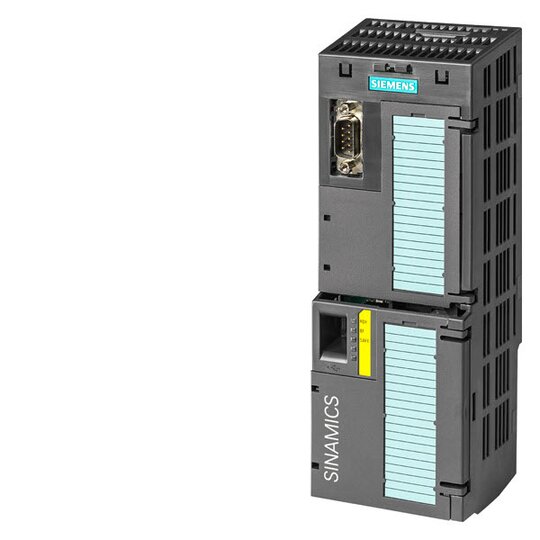

SINAMICS G120 Control Unit CU250S-2 PN integriert PROFINET unterstützt Vektorregelung Einfach-Positionierer EPOS über Lizenz extended Functions 4 konfigurierbare DI/DO 6 DI (3 F-DI), 5 DI 3 DO (1 F-DO) 2 AI, 2 AO Safety integrated STO, SBC, SS1 weitere Safety Funktionen über Lizenz EXTENDED SAFETY Geber-SS: D-CLiQ+HTL/TTL/SSI Resolver/HTL über Klemme Schutzart IP20 USB-und SD/MMC-Interface Control Unit SINAMICS Control Unit CU250S-2 PN für performante Applikationen im allgemeinen Maschinenbau für den modularen Frequenzumrichter SINAMICS G120. Die Control Unit CU250S-2 ist Teil des modularen Frequenzumrichters SINAMICS G120 (bestehend aus Leistungsteil, Steuerungseinheit, Bedienpanel). Die Steuerungseinheit ist für Einzelantriebe mit höheren Anforderungen an die Drehzahlregelung geeignet. Erweiterte Safety Funktionen sowie ein großes I/O Gerüst erlauben umfangreiche Anwendungen. Bei Vektorregelung können zwei Geber (Lage und Drehzahl) angeschlossen werden. Diese Erweiterung ermöglicht den Einsatz bei Hub-/Schwenk-/Fahr- oder Drehanwendungen. Die Control Unit CU250S-2 steuert und überwacht das Leistungsteil (Power Module) und den angeschlossenen Motor in mehreren wählbaren Regelungsarten. Sie ermöglicht die Kommunikation zu einer lokalen oder zentralen Steuerung sowie zu Überwachungseinrichtungen und dient zum Anschluss aller prozessrelevanten Hilfsaggregate und externer Komponenten wie Sensoren, Ventile, Schütze, usw. Die umfangreichen I/O-Schnittstellen, die Feldbus-Schnittstellen und die zusätzlichen Software-Funktionen unterstützen die Applikation im allgemeinen Maschinenbau optimal. Die CU250S-2 verfügt standardmäßig über die integrierten Sicherheitsfunktionen Safe Torque Off (STO), Safe Stop 1 (SS1) und Safe Brake Control (SBC). Darüber hinaus können die integrierten Sicherheitsfunktionen Safely Limited Speed (SLS), Safe Speed Monitor (SSM) und Safe Direction (SDI) mit der Safety Lizienz freigeschaltet werden. Es stehen folgende integrierte Kommunikationsvarianten zur Verfügung: CU250S-2 mit den Protokollen USS, Modbus RTU, CU250S-2 DP PROFIBUS sowie CU250S-2 PN PROFINET, EtherNet/IP und CU250S-2 CANopen. Die Control Unit kann mit folgenden SINAMICS Leistungsteilen betrieben werden: PM240-2 (0,55 kW bis 132 kW) und PM240 (bis 250 kW). SINAMICS - einfach mein Antrieb.
