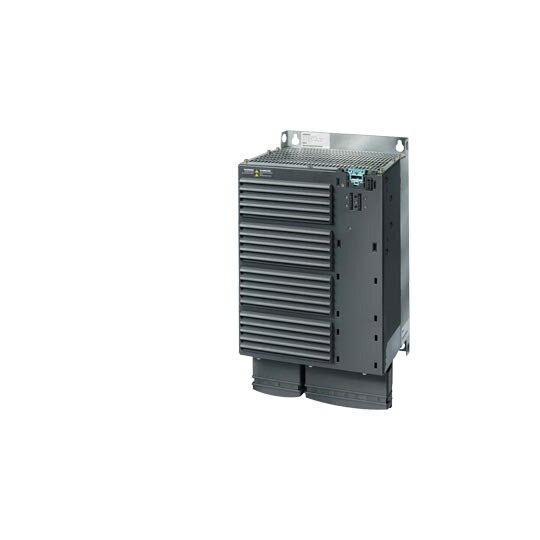

Siemens 6SL32250BE330AA0 SINAMICS G120 Power Module PM250 m.Filter Klasse A

Hersteller-Nr. 6SL32250BE330AA0 280568
Ihr Nettopreis
Verpackungseinheit
1 Stück
Art.-Nr.
3383761
EAN
4019169455275
DEHA.-Nr.
2721847
eClass.-Nr.
27023101
Zolltarif-Nr.
85044086
Verfügbarkeit am Fremdlager
wird ermittelt

Verfügbarkeit beim Hersteller anfragen
Netzspannung 380 - 480 V
Eingangsphasenzahl 3
Ausgangsphasenzahl 3
Max. Ausgangsfrequenz 550 Hz
Nennausgangsstrom I2N 75 A
Max. abgegebene Leistung bei quadrat. Belastung bei Bemessungsausgangsspannung 37 kW
Max. abgegebene Leistung bei linearer Belastung bei Bemessungsausgangsspannung 30 kW
Relative symmetrische Netzfrequenztoleranz 5 %
Relative symmetrische Netzspannungstoleranz 10 %
Einsatz im Industriebereich zulässig true
Einsatz im Wohn- und Gewerbebereich zulässig false
Bremschopper integriert false
4-Quadrantenbetrieb möglich true
Art des Umrichters U-Umrichter
Höhe 635 mm
Breite 275 mm
Tiefe 204 mm

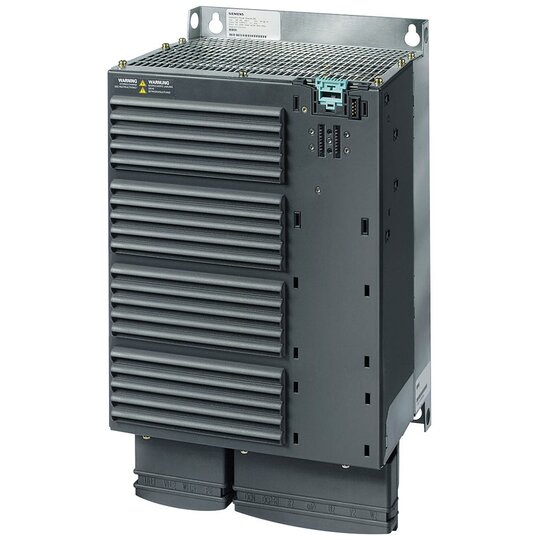

    Sinamics G120 Power Module PM 250


    Das Power Module PM250 ist für den modularen Frequenzumrichter SINAMICS G120 konzipiert und bietet energierückspeisefähige Lösungen für eine Vielzahl von Applikationen im Maschinenbau.



    Technische Details:



    • Spannungsbereich: 3AC 380-480V ±10%

    • Frequenzbereich: 47-63Hz

    • Hohe Überlast: 30kW bei 200% 3S, 150% 57S, 100% 240S (0 bis +50°C)

    • Niedrige Überlast: 37kW bei 150% 3S, 110% 57S, 100% 240S (0 bis +40°C)

    • Abmessungen: 635 x 275 x 204 mm (HxBxT)

    • Schutzart: IP20

    • Integrierter Klasse-A-Filter verfügbar

    • Geeignet für TN- und geerdete TT-Netze sowie ungeerdete IT-Netze



    Kunden Vorteile:



    • Direkte Rückspeisung von Bremsenergie ins Netz ohne Brems-Chopper benötigt.

    • Platzersparnis im Schaltschrank durch Wegfall des Bremswiderstands.

    • Weniger harmonische Netzoberwellen und Vermeidung einer optionalen Netzdrossel.

    • Einsatz in sicherheitsgerichteten Anwendungen möglich.

    • Effiziente Verdrahtung dank verfügbarer Schirmbleche und Schirmanschlusssätze.

Anschlussbild
