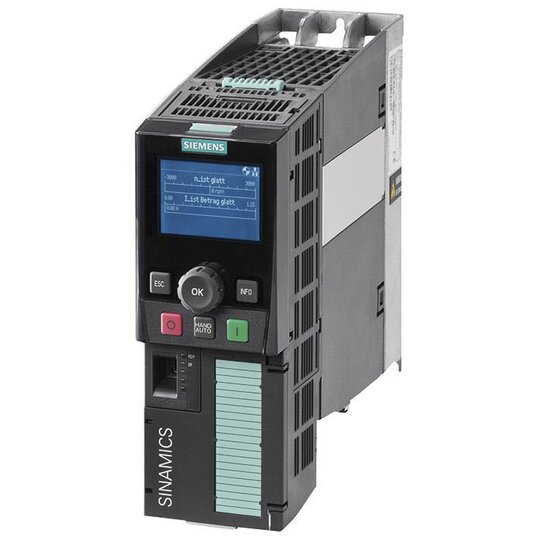

Siemens 6SL32101PE161AL1 SINAMICS G120 Power Module PM 240-2

Hersteller-Nr. 6SL32101PE161AL1 171148
Ihr Nettopreis
Verpackungseinheit
1 Stück
Art.-Nr.
2731312
EAN
4042948665985
DEHA.-Nr.
4264422
eClass.-Nr.
27023101
Zolltarif-Nr.
85044095
Verfügbarkeit am Fremdlager
wird ermittelt

Verfügbarkeit beim Hersteller anfragen
Netzspannung 380 - 480 V
Eingangsphasenzahl 3
Ausgangsphasenzahl 3
Max. Ausgangsfrequenz 550 Hz
Nennausgangsstrom I2N 5,9 A
Max. abgegebene Leistung bei quadrat. Belastung bei Bemessungsausgangsspannung 2,2 kW
Max. abgegebene Leistung bei linearer Belastung bei Bemessungsausgangsspannung 1,5 kW
Relative symmetrische Netzfrequenztoleranz 5 %
Relative symmetrische Netzspannungstoleranz -10 %
Einsatz im Industriebereich zulässig true
Einsatz im Wohn- und Gewerbebereich zulässig false
Bremschopper integriert true
4-Quadrantenbetrieb möglich false
Art des Umrichters U-Umrichter
Höhe 196 mm
Breite 73 mm
Tiefe 165 mm

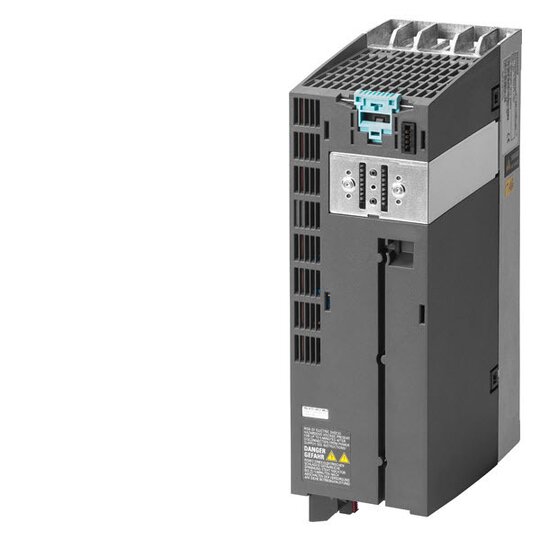

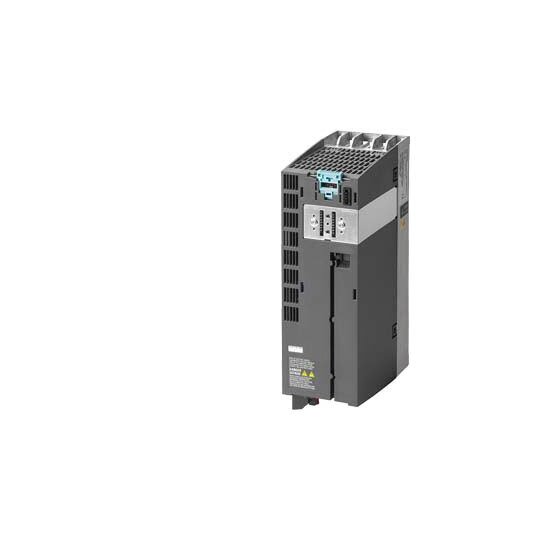

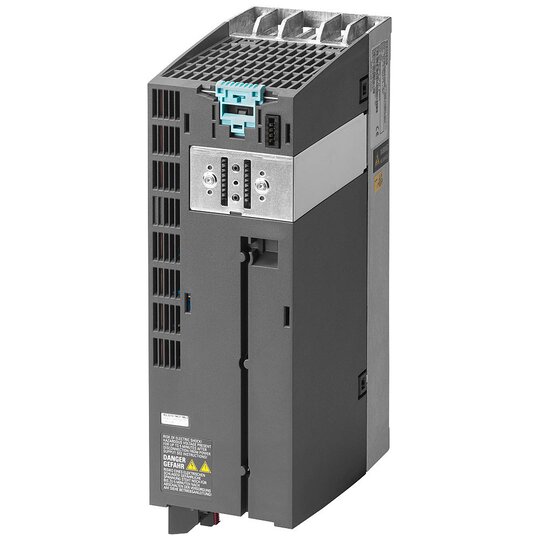

    Sinamics Power Module PM240-2


    Das Sinamics Power Module PM240-2 ist das ideale Power Module für Standard-Anwendungen im Maschinenbau, ausgestattet mit integriertem Klasse-A-Filter und Brems-Chopper.



    Technische Details:



    • Spannungsbereich: 3AC380-480V +10/-10%

    • Frequenzbereich: 47-63Hz

    • Hohe Überlast: 1,5kW bei 200% 3S, 150% 57S, 100% 240S; Umgebungstemperatur -10 bis +50°C

    • Geringe Überlast: 2,2kW bei 150% 3S, 110% 57S, 100% 240S; Umgebungstemperatur -10 bis +40°C

    • Abmessungen: 196x73x165 (HxBxT)

    • Schutzart: IP20 ohne Control Unit und Bedieneinheit

    • Leistungsbereich: 0,55 kW bis 250 kW

    • Verfügbare Spannungsvarianten: 200 V, 400 V und 690 V

    • Push-Through-Variante zur optimalen Wärmeabfuhr

    • Leitungslängen bis zu 450 Meter (Baugröße FSF/FSG)



    Kunden Vorteile:



    • Flexible Kombination mit verschiedenen Steuerungseinheiten je nach Applikationsumfang und Sicherheitsanforderung.

    • Geeignet für eine Vielzahl von Anwendungen im allgemeinen Maschinenbau.

    • Robustes Design mit EMV-gerechter Verdrahtung durch Schirmbleche und Schirmanschlusssätze.

    • Integration von Safety Integrated-Funktionen für erhöhte Betriebssicherheit.
