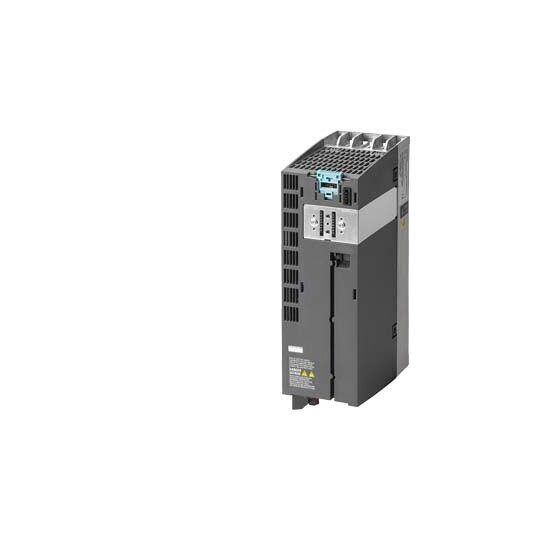

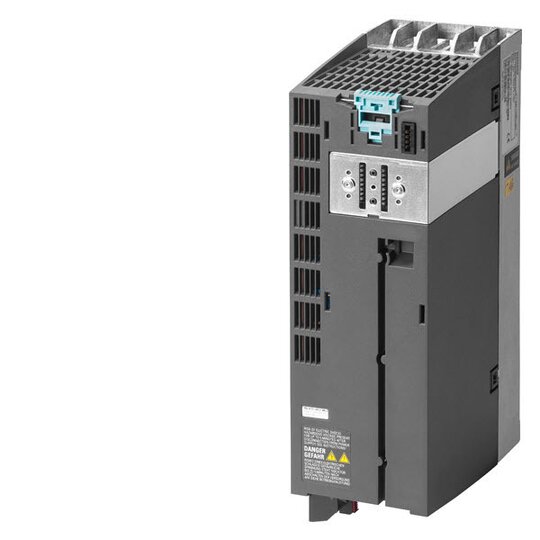

Siemens 6SL32101PE118AL1 SINAMICS G120 Power Module PM 240-2

Hersteller-Nr. 6SL32101PE118AL1 171990
Ihr Nettopreis
Verpackungseinheit
1 Stück
Art.-Nr.
2732477
EAN
4042948665909
DEHA.-Nr.
4264425
eClass.-Nr.
27023101
Zolltarif-Nr.
85044095
Verfügbarkeit am Fremdlager
wird ermittelt

Verfügbarkeit beim Hersteller anfragen
Netzspannung 380 - 480 V
Eingangsphasenzahl 3
Ausgangsphasenzahl 3
Max. Ausgangsfrequenz 550 Hz
Nennausgangsstrom I2N 1,7 A
Max. abgegebene Leistung bei quadrat. Belastung bei Bemessungsausgangsspannung 0,55 kW
Max. abgegebene Leistung bei linearer Belastung bei Bemessungsausgangsspannung 0,37 kW
Relative symmetrische Netzfrequenztoleranz 5 %
Relative symmetrische Netzspannungstoleranz -10 %
Einsatz im Industriebereich zulässig true
Einsatz im Wohn- und Gewerbebereich zulässig false
Bremschopper integriert true
4-Quadrantenbetrieb möglich false
Art des Umrichters U-Umrichter
Höhe 196 mm
Breite 73 mm
Tiefe 165 mm

    Sinamics Power Module PM240-2 mit integriertem Klasse-A-Filter


    Das SINAMICS Power Module PM240-2 mit integriertem Brems-Chopper ist das ideale Power Module für Standard-Anwendungen im Maschinenbau und günstig für den modularen Frequenzumrichter SINAMICS G120.



    Technische Details:



    • Spannungsbereich: 3AC 380-480V ±10%

    • Frequenz: 47-63Hz

    • Hohe Überlast: 0,37kW bei 200% 3S, 150% 57S, 100% 240S (Umgebungstemperatur -10 bis +50°C)

    • Geringe Überlast: 0,55kW bei 150% 3S, 110% 57S, 100% 240S (Umgebungstemperatur -10 bis +40°C)

    • Abmessungen: 196x 73x 165 mm (HxBxT)

    • Schutzart: IP20

    • Leistungsbereich: 0,55 kW bis 250 kW

    • Wählbare Spannungsvarianten: 200 V, 400 V und 690 V

    • Verfügbare Baugrößen: FSA bis FSG

    • Sicherheitseintegrationen: STO, SS1, SBC, SLS, SDI, SSM

    • Maximale Leitungslänge: bis zu 450 Meter (Baugröße FSF/FSG)

    • Verfügbare Verdrahtungsoptionen: Schirmbleche und Schirmanschlusssätze



    Kunden Vorteile:



    • Flexible Kombination mit verschiedenen Steuerungseinheiten für maßgeschneiderte Anwendungen.

    • Einfache Integration in bestehende Systeme dank modularen Designs.

    • Robuste Bauweise sorgt für Langlebigkeit und Zuverlässigkeit in industriellen Anwendungen.

    • Optimaler Wärmeabtransport durch Push-Through-Option für bessere Systemeffizienz.

    • Geeignet für eine Vielzahl von Anwendungen im allgemeinen Maschinenbau.
