Netzspannung | 200 - 480 V |
Eingangsphasenzahl | 3 |
Ausgangsphasenzahl | 3 |
Max. Ausgangsspannung | 480 V |
Nennausgangsstrom I2N | 9 A |
Max. abgegebene Leistung bei quadrat. Belastung bei Bemessungsausgangsspannung | 2,1 kW |
Max. abgegebene Leistung bei linearer Belastung bei Bemessungsausgangsspannung | 3,5 kW |
Relative symmetrische Netzfrequenztoleranz | 10 % |
Relative symmetrische Netzspannungstoleranz | 10 % |
Anzahl der analogen Ausgänge | 0 |
Anzahl der analogen Eingänge | 0 |
Anzahl der digitalen Ausgänge | 0 |
Anzahl der digitalen Eingänge | 5 |
Einsatz im Industriebereich zulässig | true |
Einsatz im Wohn- und Gewerbebereich zulässig | false |
Unterstützt Protokoll für TCP/IP | false |
Unterstützt Protokoll für PROFIBUS | false |
Unterstützt Protokoll für CAN | false |
Unterstützt Protokoll für INTERBUS | false |
Unterstützt Protokoll für ASI | false |
Unterstützt Protokoll für KNX | false |
Unterstützt Protokoll für MODBUS | false |
Unterstützt Protokoll für Data-Highway | false |
Unterstützt Protokoll für DeviceNet | false |
Unterstützt Protokoll für SUCONET | false |
Unterstützt Protokoll für LON | false |
Unterstützt Protokoll für PROFINET IO | true |
Unterstützt Protokoll für PROFINET CBA | false |
Unterstützt Protokoll für SERCOS | false |
Unterstützt Protokoll für Foundation Fieldbus | false |
Unterstützt Protokoll für EtherNet/IP | false |
Unterstützt Protokoll für AS-Interface Safety at Work | false |
Unterstützt Protokoll für DeviceNet Safety | false |
Unterstützt Protokoll für INTERBUS-Safety | false |
Unterstützt Protokoll für PROFIsafe | true |
Unterstützt Protokoll für SafetyBUS p | false |
Unterstützt Protokoll für BACnet | false |
Unterstützt Protokoll für sonstige Bussysteme | false |
Anzahl der HW-Schnittstellen Industrial Ethernet | 3 |
Anzahl der Schnittstellen PROFINET | 2 |
Anzahl der HW-Schnittstellen seriell RS-232 | 0 |
Anzahl der HW-Schnittstellen seriell RS-422 | 0 |
Anzahl der HW-Schnittstellen seriell RS-485 | 0 |
Anzahl der HW-Schnittstellen seriell TTY | 0 |
Anzahl der HW-Schnittstellen USB | 0 |
Anzahl der HW-Schnittstellen parallel | 0 |
Mit optischer Schnittstelle | false |
Mit PC-Anschluss | true |
Bremschopper integriert | true |
4-Quadrantenbetrieb möglich | false |
Art des Umrichters | U-Umrichter |
Schutzart (IP) | IP20 |
Höhe | 280 mm |
Breite | 105 mm |
Tiefe | 222,8 mm |

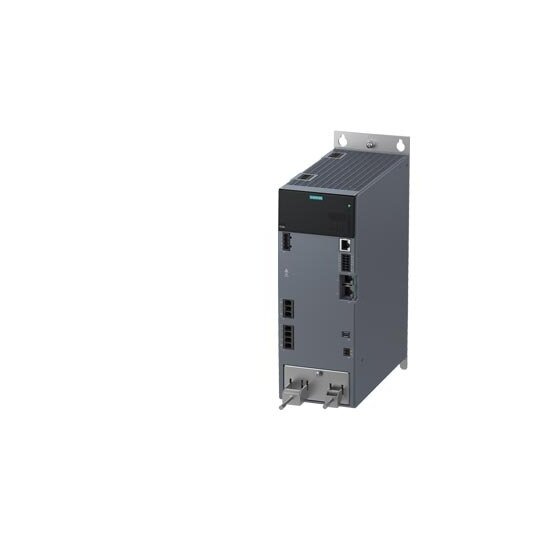

SINAMICS S210 Eingangsspannung 3AC 200-480V -10%/+10% 12.5A 45-66Hz Ausgangsspannung: 0-Eingabe V 9.0A 0-550Hz Motor: 3.5kW Schutzklasse: IP20 Frame Size C 105 x 322 x 223 (BxHxT) Servo-Umrichter SINAMICS S210, der Einachs-Servoantrieb für hochdynamische Anwendungen für Verpackungsmaschinen, in Handlingssystemen ebenso wie in der Holz- und Kunststoffverarbeitung oder im Digitaldruck. Der Servo-Umrichter SINAMICS S210 wird an Synchronservomotoren SIMOTICS S-1FK2 angeschlossen. Anbindung an eine übergeordnete Steuerung mit PROFINET RT/IRT. Damit lassen sich insbesondere SIMATIC S7 (verkürzte Engineeringzeit mit SIMATIC S7-1500/T-CPU) und SIMOTION als Steuerung einsetzen. Der S210 ist flexibel, vielseitig und weltweit anwendbar (mit allen gängigen Zulassungen, UL-zertifiziert für Nordamerika). Der S210 arbeitet mit Servo-Regelung mit/ohne Dynamic Servo Control (DSC) und verfügt über eine Drehmomentsollwertbegrenzung. Eine integrierte Ein-Kabel-Schnittstelle OCC (One Cable Connection) ermöglicht den komfortablen Anschluss eines SIMOTICS S-1FK2 Motors mit nur einer Leitung, kein Anschluss anderer Motoren. Der integrierte Webserver erlaubt eine sehr einfache Inbetriebnahme. Durch die automatische Erkennung von Motor und Geber wird die Bedienung erleichtert (z. B. automatische Regleroptimierung mit One-Button-Tuning). Fehler und Warnungen werden von dem unter der Frontklappe angebrachten Display angezeigt, eine umfängliche Diagnose mit Klartextmeldungen ist über den integrierten Webserver möglich. Integrierte Sicherheitsfunktionen ermöglichen hochwirksamen Personen- und Maschinenschutz. Standardmäßig sind Safety Integrated Basic-Funktionen enthalten. Zusätzlich sind die Safety Integrated Extended Funktionen optional verfügbar. SINAMICS S210 wird standardmäßig mit lackierten oder teillackierten Baugruppen ausgeliefert, somit sind die empfindlichen SMD-Bauteile vor Staub, Feuchtigkeit etc. geschützt. Die Servo-Umrichter stehen in einem einphasigen Spannungsbereich von 200 V bis 240 V, in einem Leistungsbereich von 0,1 kW bis 0,75 kW und in den Baugrößen FSA bis FSC zur Verfügung. Die dreiphasigen Umrichter sind in einem Spannungsbereich von 200 V bis 480 V und einem Leistungsbereich von 0,4 kW bis 7,0 kW in den Baugrößen FSA bis FSC verfügbar. Bei den Geräten der 3-AC-Reihe können die Zwischenkreise von bis zu sechs Umrichtern gekoppelt werden. Damit ist ein Energieausgleich zwischen den Achsen möglich. Der SINAMICS S210 kann dank verschiedener Optionen individuell den Anforderungen angepasst werden. Die Umrichter werden mit Schirmblech und Push-In-Steckern (ohne Speicherkarte) geliefert. SINAMICS - einfach mein Antrieb.
