Netzspannung | 200 - 240 V |
Eingangsphasenzahl | 3 |
Ausgangsphasenzahl | 3 |
Max. Ausgangsfrequenz | 550 Hz |
Nennausgangsstrom I2N | 28 A |
Max. abgegebene Leistung bei quadrat. Belastung bei Bemessungsausgangsspannung | 7,5 kW |
Max. abgegebene Leistung bei linearer Belastung bei Bemessungsausgangsspannung | 5,5 kW |
Relative symmetrische Netzfrequenztoleranz | 5 % |
Relative symmetrische Netzspannungstoleranz | -10 % |
Einsatz im Industriebereich zulässig | true |
Einsatz im Wohn- und Gewerbebereich zulässig | false |
Bremschopper integriert | true |
4-Quadrantenbetrieb möglich | false |
Art des Umrichters | U-Umrichter |
Schutzart (IP) | IP20 |
Höhe | 355 mm |
Breite | 140 mm |
Tiefe | 165 mm |

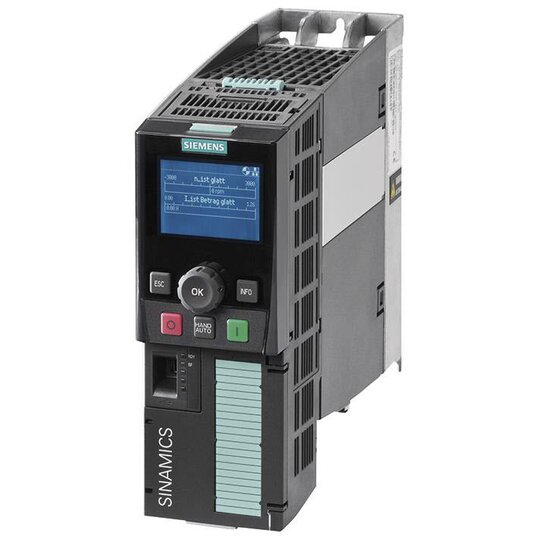

SINAMICS Power Module PM240-2 mit integriertem Klasse-A-Filter mit integriertem Brems-Chopper 3AC200-240V+10/-10% 47-63Hz Leistung hohe Überlast: 5,5kW bei 200% 3S, 150% 57S, 100% 240S, Umgebungstemperatur -10 bis +50°C, Leistung geringe Überlast: 7,5kW bei 150% 3S, 110% 57S, 100% 240S, Umgebungstemperatur -10 bis +40°C 355x 140x 165 (HxBxT), FSC Schutzart IP20 ohne Control Unit und Bedieneinheit freigegeben ab CU Firmware- Version V4.6 Power Module SINAMICS Power Module PM240-2 das ideale Power Module für Standard-Anwendungen im Maschinenbau für den modularen Frequenzumrichter SINAMICS G120. Als Teil des modularen Frequenzumrichters SINAMICS G120 (bestehend aus Leistungsteil, Steuerungseinheit, Bedienpanel), verfügen die Power Modules PM240-2 (Schutzart IP20) über einen Brems-Chopper (Vier-Quadranten-Applikationen) und sind für eine Vielzahl von Applikationen im allgemeinen Maschinenbau geeignet.Das Leistungsteil PM240-2 kann flexibel, je nach Applikationsumfang und Sicherheitsanforderung (beispielsweise STO, SS1, SBC, SLS, SDI, SSM) mit verschiedenen Steuerungseinheiten (Control Units) kombiniert werden. In Kombination mit den Control Units CU230-2, CU240x-2 sowie CU250S-2 ergibt sich der funktionsfähige Frequenzumrichter SINAMICS G120. Das PM240-2 in Schutzart IP20 ist ein Einbaugerät für den Schaltschrank in einem Leistungsbereich von 0,55 kW bis zu 250 kW, sowie den drei Spannungsvarianten 200 V, 400 V und 690 V. Dabei stehen die Power Module ungefiltert oder mit integriertem Netzfilter Klasse A und in den sieben Baugrößen von FSA bis FSG zur Verfügung. Zur optimalen Abführung der Verlustwärme außerhalb des Schaltschranks, ist das Leistungsteil ebenfalls als Push-Through-Variante verfügbar. Die Baugrößen bieten darüber hinaus Safety Integrated. Aufgrund des robusten Designs können Leitungslängen bis zu 450 Meter (Baugröße FSF/FSG) erreicht werden. Zur EMV-gerechten Verdrahtung stehen Schirmbleche und Schirmanschlusssätze zur Verfügung. SINAMICS - einfach mein Antrieb.
