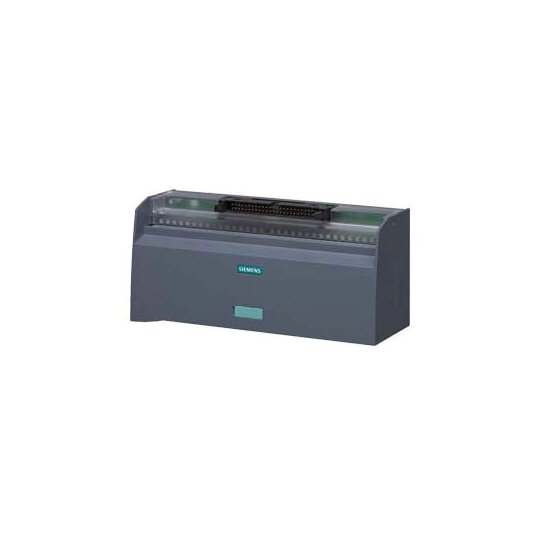

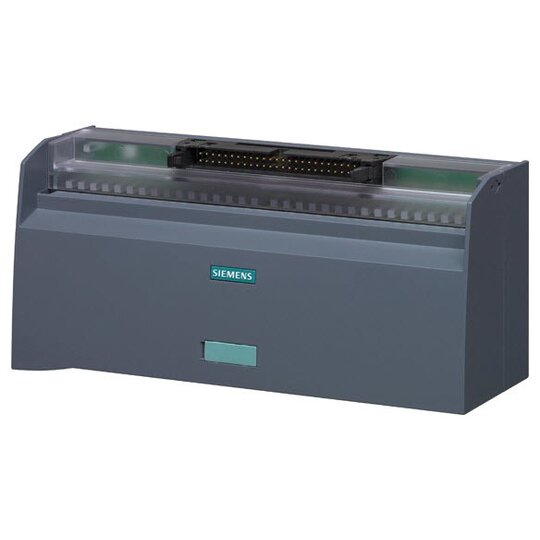

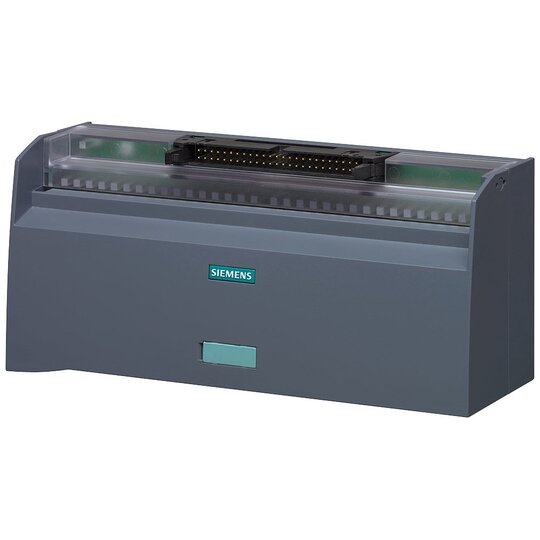

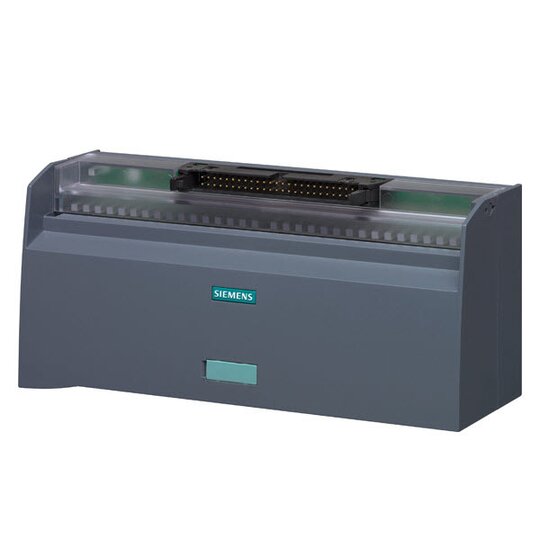

Siemens 6ES7924-2CA20-0AC0 Anschluss- modul TP3 32 Kanäle und 2x33 Klemmen

Hersteller-Nr. 6ES79242CA200AC0 173291
Preview Image
image 1
image 2
image 3
image 4
image 5
Ihr Nettopreis
Verpackungseinheit
1 Stück
Art.-Nr.
2734003
EAN
4025515153856
DEHA.-Nr.
4419690
eClass.-Nr.
27141128
Zolltarif-Nr.
85366990
Verfügbarkeit am Fremdlager
wird ermittelt
Verfügbarkeit beim Hersteller anfragen
Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse 0.2 - 2.5 qmm
Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse 0.2 - 2.5 qmm
Anschließbarer Leiterquerschnitt mehrdrähtig 0.2 - 2.5 qmm
Bemessungsstrom In 1 A
Bemessungsspannung 50 V
Anzahl der Etagen 1
Anzahl der Klemmstellen je Etage 1
Etagen intern gebrückt false
Ausführung elektrischer Anschluss 1 Steckanschluss
Quer verbindbar false
Werkstoff des Isolierkörpers sonstige
Betriebstemperatur 0 - 60 €C
Brennbarkeitsklasse des Isolierstoffs nach UL 94 V1
Explosionsgeprüfte Ausführung "Ex e" false
Abschlussplatte erforderlich false
Farbe grau
Mit PE Anschluss false
Mit Schirmanschluss false
Mit Einspeisefunktion true
Trennfunktion false

    Anschlussmodul TP3 32 Kanaele u. 2x33 Klemmen f. Potenzialeinspeisung


    Das Anschlussmodul TP3 bildet die Schnittstelle zwischen den aus dem Feld herangeführten Anschlussleitungen der Peripherie und der SIMATIC S7.



    Technische Details:



    • 32 Kanäle für 3-Leiter-Anschluss

    • 2x33 Klemmen für Potenzialeinspeisung

    • Push-In-Klemme ohne LED für Signalisierung

    • 50pol. IDC Anschluss für Leitungen

    • Montage auf Hutschiene



    Kunden Vorteile:



    • Geringer Verdrahtungsaufwand

    • Reduzierung von Fehlerquellen bei der Verkabelung

    • Exakte Anpassung an die jeweilige Aufgabe durch seine Funktionalität

    • Schnellste und sicherste Systemverkabelung mit SIMATIC TOP connect
