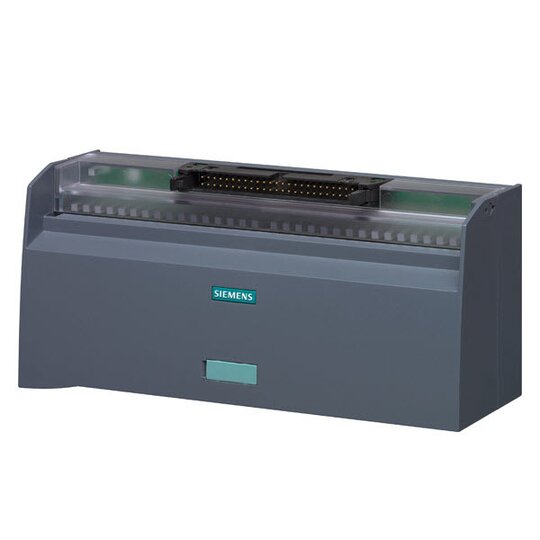

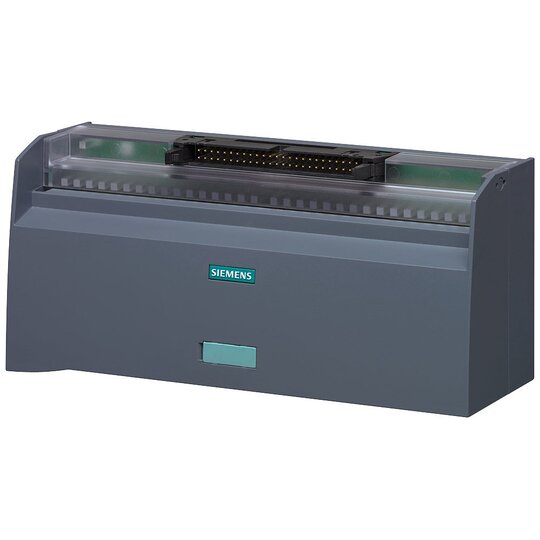

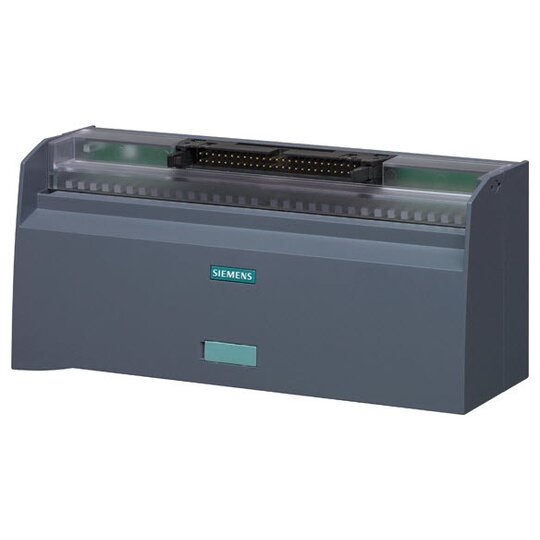

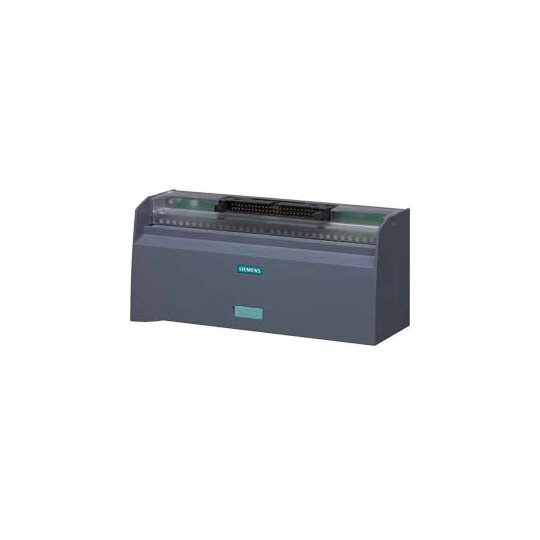

Siemens 6ES7924-2CA20-0AA0 Anschluss- modul TP3 32 Kanäle und 2x33 Klemmen

Hersteller-Nr. 6ES79242CA200AA0 173290
Preview Image
image 1
image 2
image 3
image 4
Ihr Nettopreis
Verpackungseinheit
1 Stück
Art.-Nr.
2734002
EAN
4025515153849
DEHA.-Nr.
4419689
eClass.-Nr.
27141128
Zolltarif-Nr.
85366990
Verfügbarkeit am Fremdlager
wird ermittelt
Verfügbarkeit beim Hersteller anfragen
Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse 0.5 - 2.5 qmm
Anschließbarer Leiterquerschnitt mehrdrähtig 0.5 - 2.5 qmm
Bemessungsstrom In 1 A
Bemessungsspannung 50 V
Anzahl der Etagen 1
Anzahl der Klemmstellen je Etage 1
Etagen intern gebrückt false
Ausführung elektrischer Anschluss 1 Steckanschluss
Ausführung elektrischer Anschluss 2 Schraubanschluss
Quer verbindbar false
Werkstoff des Isolierkörpers sonstige
Betriebstemperatur 0 - 60 €C
Brennbarkeitsklasse des Isolierstoffs nach UL 94 V1
Explosionsgeprüfte Ausführung "Ex e" false
Abschlussplatte erforderlich false
Farbe grau
Mit PE Anschluss false
Mit Schirmanschluss false
Mit Einspeisefunktion true
Trennfunktion false

    Anschlussmodul TP3 32 Kanaele u. 2x33 Klemmen f. Potenzialeinspeisung

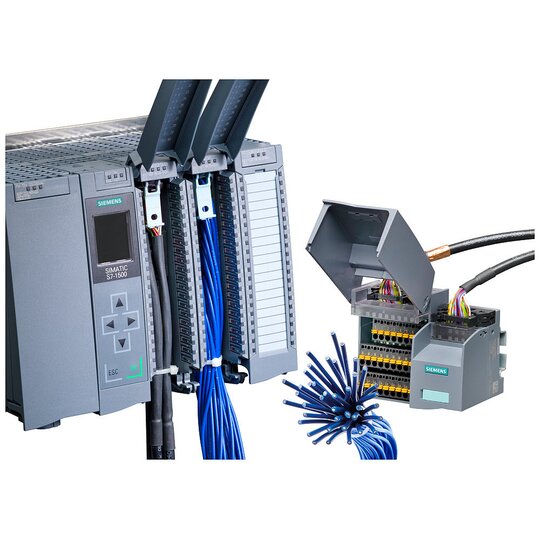

    Das Anschlussmodul TP3 dient als Schnittstelle zwischen den Anschlussleitungen der Peripherie und der SIMATIC S7, optimiert die Verkabelung und reduziert Fehlerquellen.


    Technische Details:



    • 32 Kanäle für 3-Leiter-Anschluss

    • 2x33 Schraubklemmen für Potenzialeinspeisung

    • 50-pol. IDC Anschluss für Leitungen

    • Montage auf Hutschiene

    • Modularer Anschluss von SIMATIC TOP connect


    Kunden Vorteile:



    • Geringer Verdrahtungsaufwand

    • Reduktion von Fehlerquellen bei der Verkabelung

    • Anpassungsfähigkeit durch Schraubklemmen

    • Schnellste und sicherste Systemverkabelung
