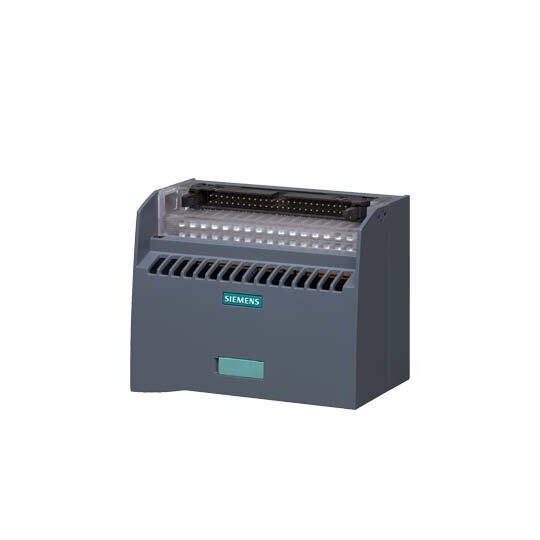

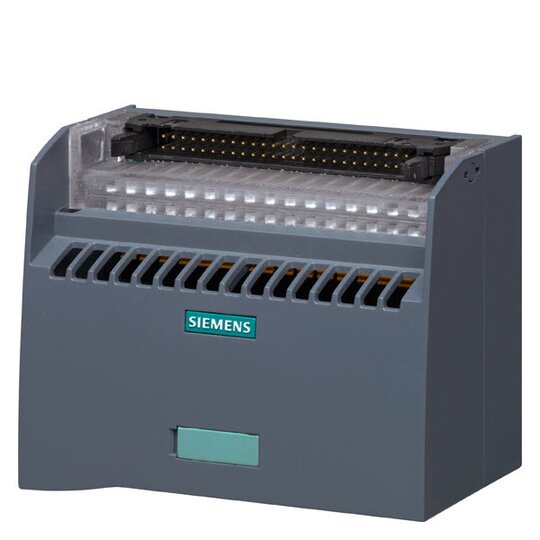

Siemens 6ES7924-2AA20-0BC0 Anschluss- modul TP1 32 Kanäle und 4x2 Klemmen

Hersteller-Nr. 6ES79242AA200BC0 173287
Preview Image
image 1
image 2
image 3
image 4
image 5
Ihr Nettopreis
Verpackungseinheit
1 Stück
Art.-Nr.
2733999
EAN
4025515153832
DEHA.-Nr.
4419685
eClass.-Nr.
27141128
Zolltarif-Nr.
85366990
Verfügbarkeit am Fremdlager
wird ermittelt
Verfügbarkeit beim Hersteller anfragen
Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse 0.2 - 2.5 qmm
Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse 0.2 - 2.5 qmm
Anschließbarer Leiterquerschnitt mehrdrähtig 0.2 - 2.5 qmm
Bemessungsstrom In 1 A
Bemessungsspannung 24 V
Anzahl der Etagen 1
Anzahl der Klemmstellen je Etage 1
Etagen intern gebrückt false
Ausführung elektrischer Anschluss 1 Steckanschluss
Quer verbindbar false
Werkstoff des Isolierkörpers sonstige
Betriebstemperatur 0 - 60 €C
Brennbarkeitsklasse des Isolierstoffs nach UL 94 V1
Explosionsgeprüfte Ausführung "Ex e" false
Abschlussplatte erforderlich false
Farbe grau
Farbe des Leuchtmittels sonstige
Mit PE Anschluss false
Mit Schirmanschluss false
Mit Einspeisefunktion true
Trennfunktion false

    Anschlussmodul TP1 32 Kanaele u. 4x2 Klemmen f. Potenzialeinspeisung


    Das Anschlussmodul TP1 ermöglicht eine effiziente Verbindung zwischen Peripherie und der SIMATIC S7 durch Push-In-Klemmen mit LED-Signalisierung.


    Technische Details:



    • 32 Kanäle für 1-Leiter-Anschluss

    • 4x2 Klemmen für Potenzialeinspeisung

    • Push-In-Klemme mit LED zur Signalisierung

    • 50pol. IDC Anschluss für Leitungen

    • Montage auf Hutschiene


    Kunden Vorteile:



    • Geringer Verdrahtungsaufwand

    • Fehlerquellen bei der Verkabelung werden deutlich reduziert

    • Schnellste und sicherste Systemverkabelung durch vollmodularen Anschluss

    • Exakte Anpassung an die jeweilige Aufgabe durch funktionale Klemmen
