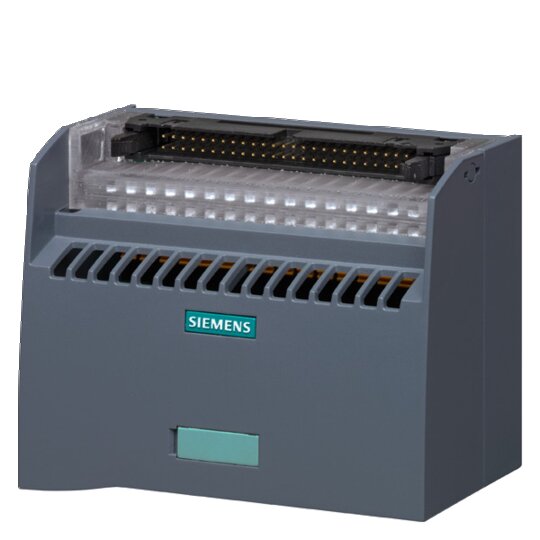

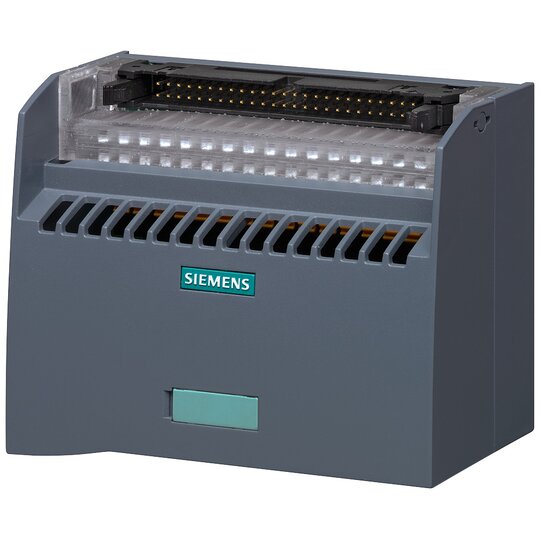

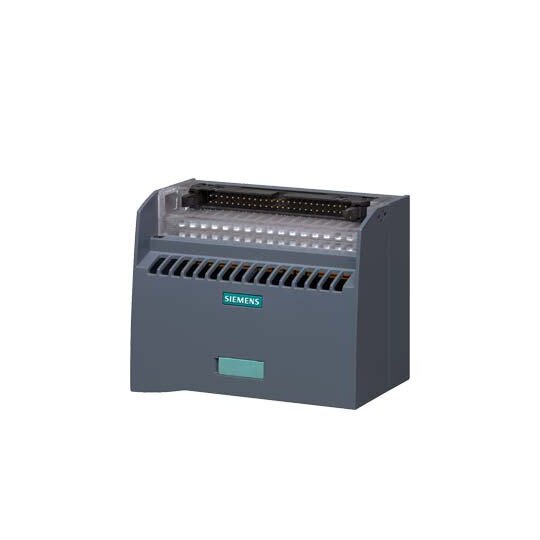

Siemens 6ES7924-2AA20-0BA0 Anschluss- modul TP1 32 Kanäle und 4x2 Klemmen

Hersteller-Nr. 6ES79242AA200BA0 173286
Preview Image
image 1
image 2
image 3
image 4
image 5
Ihr Nettopreis
Verpackungseinheit
1 Stück
Art.-Nr.
2733998
EAN
4025515153825
DEHA.-Nr.
4419684
eClass.-Nr.
27141128
Zolltarif-Nr.
85366990
Verfügbarkeit am Fremdlager
wird ermittelt
Verfügbarkeit beim Hersteller anfragen
Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse 0.5 - 2.5 qmm
Anschließbarer Leiterquerschnitt mehrdrähtig 0.5 - 2.5 qmm
Bemessungsstrom In 1 A
Bemessungsspannung 24 V
Anzahl der Etagen 1
Anzahl der Klemmstellen je Etage 1
Etagen intern gebrückt false
Ausführung elektrischer Anschluss 1 Steckanschluss
Ausführung elektrischer Anschluss 2 Schraubanschluss
Quer verbindbar false
Werkstoff des Isolierkörpers sonstige
Betriebstemperatur 0 - 60 €C
Brennbarkeitsklasse des Isolierstoffs nach UL 94 V1
Explosionsgeprüfte Ausführung "Ex e" false
Abschlussplatte erforderlich false
Farbe grau
Farbe des Leuchtmittels sonstige
Mit PE Anschluss false
Mit Schirmanschluss false
Mit Einspeisefunktion true
Trennfunktion false

    Anschlussmodul TP1 32 Kanaele u. 4x2 Klemmen fuer Potenzialeinspeisung


    Das Anschlussmodul TP1 ist eine Schnittstelle für den 1-Leiter-Anschluss mit 32 Kanälen, die eine einfache Verbindung zwischen Peripherie und der SIMATIC S7 ermöglicht.



    Technische Details:



    • 32 Kanäle für Potentialanschluss

    • Schraubklemmen mit LED zur Signalisierung

    • 50-poliger IDC Anschluss für Leitungen

    • Montage auf Hutschiene

    • Teil des vollmodularen Anschlusses SIMATIC TOP connect



    Kunden Vorteile:



    • Geringer Verdrahtungsaufwand

    • Reduzierung von Fehlerquellen bei der Verkabelung

    • Anpassung an spezifische Aufgaben durch Schraubklemmen

    • Schnelle und sichere Systemverkabelung
