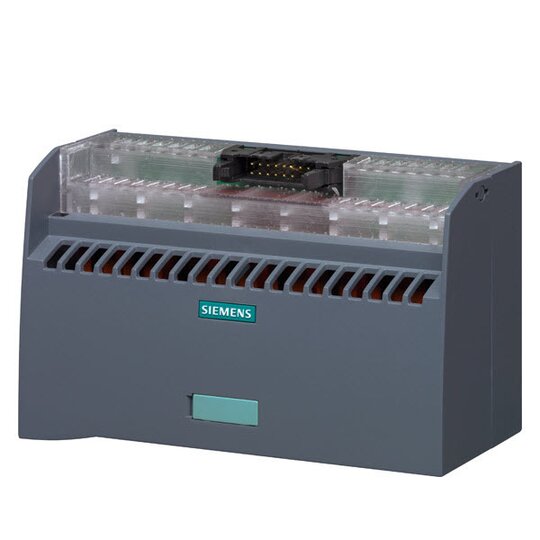

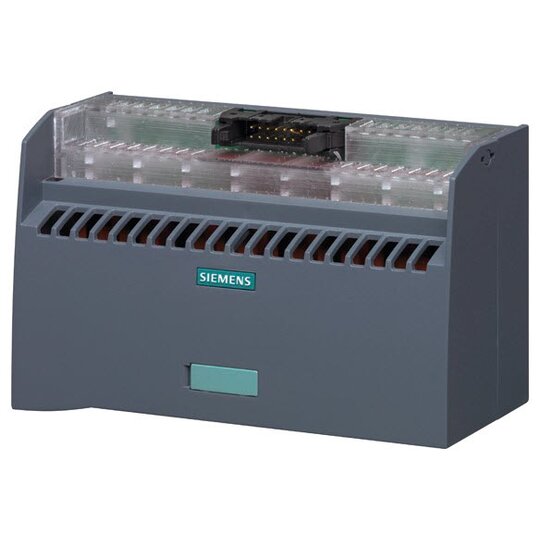

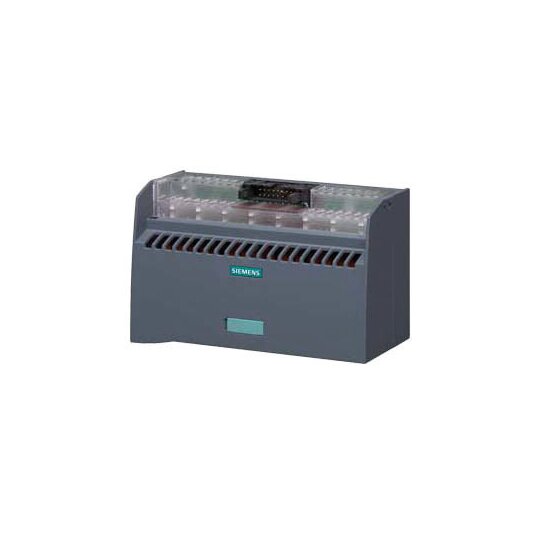

Siemens 6ES7924-0CL20-0BA0 Anschluss- modul TP3 mit Sicherung je Kanal

Hersteller-Nr. 6ES79240CL200BA0 173296
Preview Image
image 1
image 2
image 3
Ihr Nettopreis
Verpackungseinheit
1 Stück
Art.-Nr.
2734008
EAN
4025515153641
DEHA.-Nr.
4419695
eClass.-Nr.
27141128
Zolltarif-Nr.
85366990
Verfügbarkeit am Fremdlager
wird ermittelt
Verfügbarkeit beim Hersteller anfragen
Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse 0.5 - 2.5 qmm
Anschließbarer Leiterquerschnitt mehrdrähtig 0.5 - 2.5 qmm
Bemessungsstrom In 1 A
Bemessungsspannung 24 V
Anzahl der Etagen 1
Anzahl der Klemmstellen je Etage 1
Etagen intern gebrückt false
Ausführung elektrischer Anschluss 1 Steckanschluss
Ausführung elektrischer Anschluss 2 Schraubanschluss
Quer verbindbar false
Werkstoff des Isolierkörpers sonstige
Betriebstemperatur 0 - 60 €C
Brennbarkeitsklasse des Isolierstoffs nach UL 94 V1
Explosionsgeprüfte Ausführung "Ex e" false
Abschlussplatte erforderlich false
Farbe grau
Farbe des Leuchtmittels sonstige
Mit PE Anschluss false
Mit Schirmanschluss false
Mit Einspeisefunktion true
Trennfunktion false

    Anschlussmodul TP3 mit Sicherung je Kanal


    Das Anschlussmodul TP3 ist für einen 3-Leiter-Anschluss mit 8 Kanälen konzipiert, um eine effiziente Verbindung zwischen Peripheriegeräten und der SIMATIC S7 zu ermöglichen.



    Technische Details:



    • 8 Kanäle mit Sicherung je Kanal

    • 2x10 Klemmen für Potenzialeinspeisung

    • Art: Schraubklemme mit LED

    • 16-poliger IDC Anschluss für Leitungen

    • Montage auf Hutschiene



    Kunden Vorteile:



    • Geringer Verdrahtungsaufwand für einfache Installation

    • Reduzierung von Fehlerquellen bei der Verkabelung

    • Modularer Anschluss für schnelle und sichere Systemverkabelung

    • Exakte Anpassung an jeweilige Aufgaben durch Schraubklemmen
