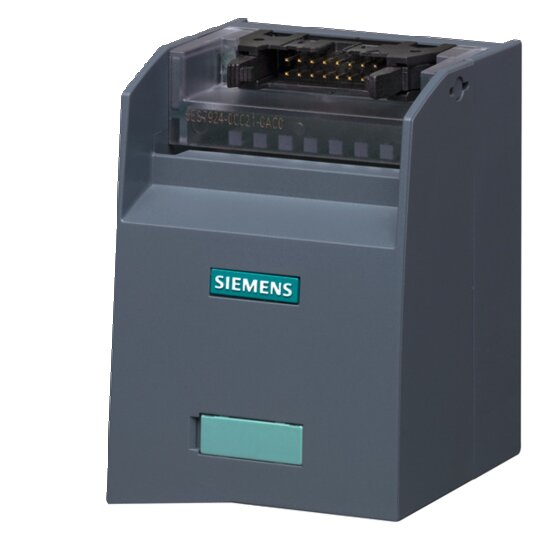

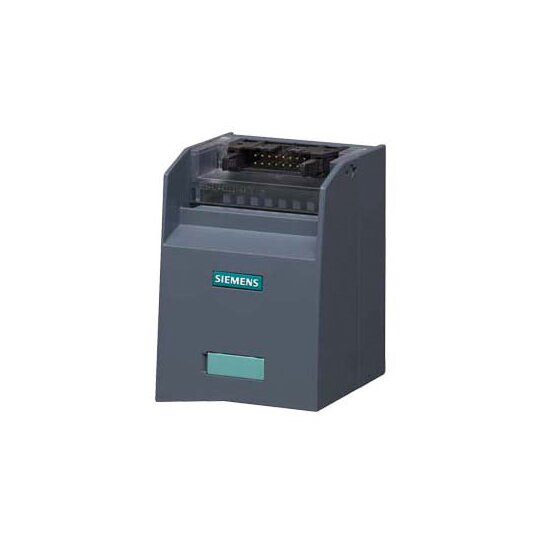

Siemens 6ES7924-0CA20-0BC0 Anschluss- modul TP3 8 Kanäle und 2x10 Klemmen

Hersteller-Nr. 6ES79240CA200BC0 173295
Preview Image
image 1
image 2
image 3
Ihr Nettopreis
Verpackungseinheit
1 Stück
Art.-Nr.
2734007
EAN
4025515153658
DEHA.-Nr.
4419694
eClass.-Nr.
27141128
Zolltarif-Nr.
85366990
Verfügbarkeit am Fremdlager
wird ermittelt
Verfügbarkeit beim Hersteller anfragen
Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse 0.2 - 2.5 qmm
Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse 0.2 - 2.5 qmm
Anschließbarer Leiterquerschnitt mehrdrähtig 0.2 - 2.5 qmm
Bemessungsstrom In 1 A
Bemessungsspannung 24 V
Anzahl der Etagen 1
Anzahl der Klemmstellen je Etage 1
Etagen intern gebrückt false
Ausführung elektrischer Anschluss 1 Steckanschluss
Quer verbindbar false
Werkstoff des Isolierkörpers sonstige
Betriebstemperatur 0 - 60 €C
Brennbarkeitsklasse des Isolierstoffs nach UL 94 V1
Explosionsgeprüfte Ausführung "Ex e" false
Abschlussplatte erforderlich false
Farbe grau
Farbe des Leuchtmittels sonstige
Mit PE Anschluss false
Mit Schirmanschluss false
Mit Einspeisefunktion true
Trennfunktion false

    Anschlussmodul TP3 8 Kanaele u. 2x10 Klemmen f. Potenzialeinspeisung


    Das Anschlussmodul TP3 dient als Schnittstelle zwischen den Peripherie-Anschlussleitungen und der SIMATIC S7 und ermöglicht einen 3-Leiter-Anschluss mit Push-In-Klemmen und LED-Statusanzeige.


    Technische Details:



    • 8 Kanäle für einen 3-Leiter-Anschluss

    • 2x10 Klemmen für Potenzialeinspeisung

    • Art: Push-In-Klemme mit LED

    • 16pol. IDC Anschluss für Leitungen

    • Montage auf Hutschiene

    • Bestandteil des SIMATIC TOP connect Systems


    Kunden Vorteile:



    • Geringer Verdrahtungsaufwand

    • Reduzierung von Fehlerquellen bei der Verkabelung

    • Exakte Anpassung an die jeweilige Aufgabe durch Push-In-Klemmen

    • Schnelle und sichere Systemverkabelung
