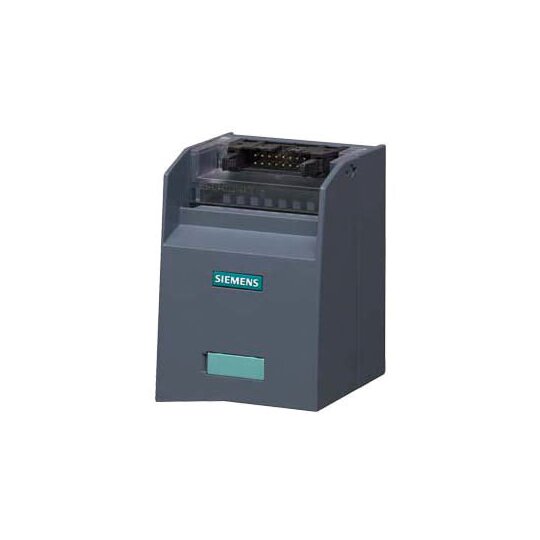

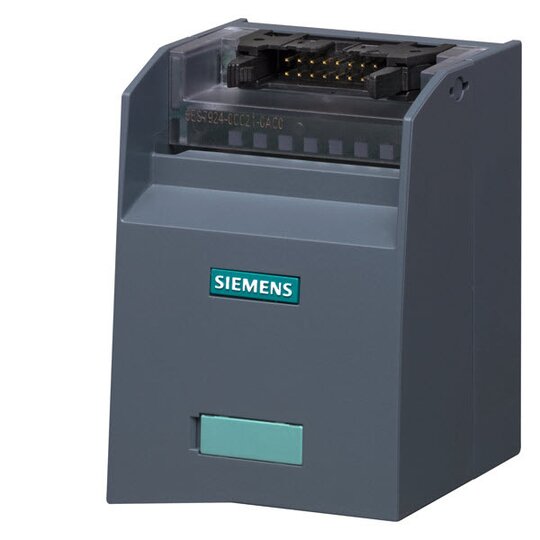

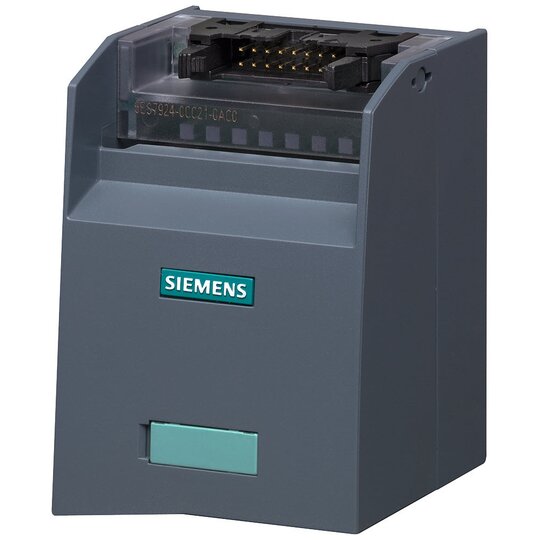

Siemens 6ES7924-0CA20-0AC0 Anschluss- modul TP3 8 Kanäle und 2x10 Klemmen

Hersteller-Nr. 6ES79240CA200AC0 173294
Preview Image
image 1
image 2
image 3
image 4
Ihr Nettopreis
Verpackungseinheit
1 Stück
Art.-Nr.
2734006
EAN
4025515153610
DEHA.-Nr.
4419693
eClass.-Nr.
27141128
Zolltarif-Nr.
85366990
Verfügbarkeit am Fremdlager
wird ermittelt
Verfügbarkeit beim Hersteller anfragen
Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse 0.2 - 2.5 qmm
Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse 0.2 - 2.5 qmm
Anschließbarer Leiterquerschnitt mehrdrähtig 0.2 - 2.5 qmm
Bemessungsstrom In 1 A
Bemessungsspannung 50 V
Anzahl der Etagen 1
Anzahl der Klemmstellen je Etage 1
Etagen intern gebrückt false
Ausführung elektrischer Anschluss 1 Steckanschluss
Quer verbindbar false
Werkstoff des Isolierkörpers sonstige
Betriebstemperatur 0 - 60 €C
Brennbarkeitsklasse des Isolierstoffs nach UL 94 V1
Explosionsgeprüfte Ausführung "Ex e" false
Abschlussplatte erforderlich false
Farbe grau
Mit PE Anschluss false
Mit Schirmanschluss false
Mit Einspeisefunktion true
Trennfunktion false

    Anschlussmodul TP3 8 Kanaele u. 2x10 Klemmen f. Potenzialeinspeisung


    Das Anschlussmodul TP3 dient als Schnittstelle zwischen den Anschlussleitungen der Peripherie und der SIMATIC S7, optimiert durch Push-In-Klemmen ohne LED für eine präzise und sichere Systemverkabelung.



    Technische Details:



    • 8 Kanäle für 3-Leiter-Anschluss

    • 2x10 Klemmen für Potentialanschluss

    • 16-poliger IDC Anschluss für Leitungen

    • Push-In-Klemmen ohne LED für Signalisierung

    • Modularer Anschluss für SIMATIC TOP connect

    • Montage auf Hutschiene



    Vorteile für den Kunden:



    • Geringer Verdrahtungsaufwand

    • Deutliche Reduzierung von Fehlerquellen bei der Verkabelung

    • Einfache Anbindung von Sensoren und Aktoren an die SIMATIC S7-300/1500

    • Flexible Anpassung an spezifische Aufgaben durch Push-In-Klemmen
