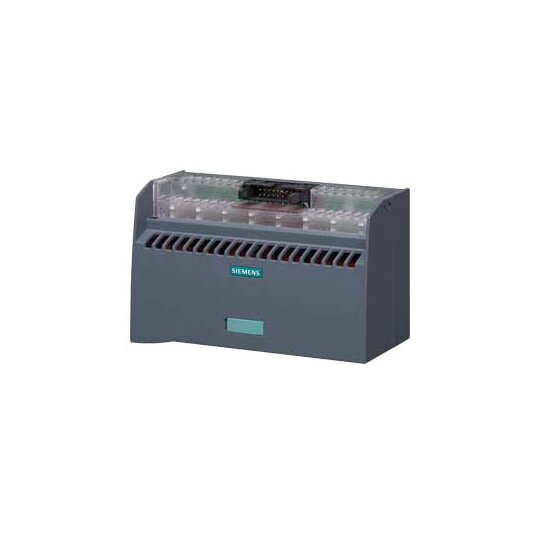

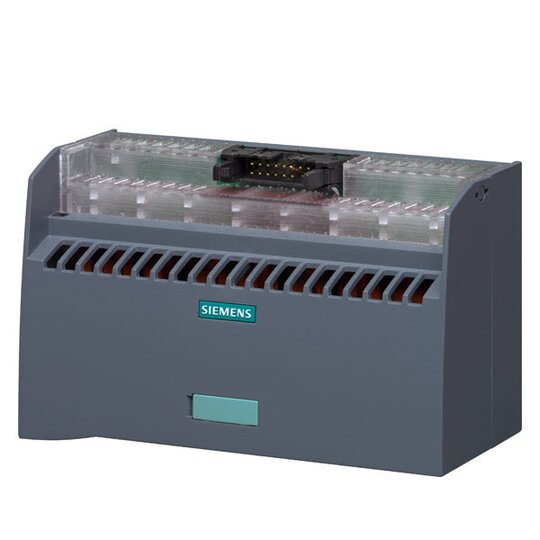

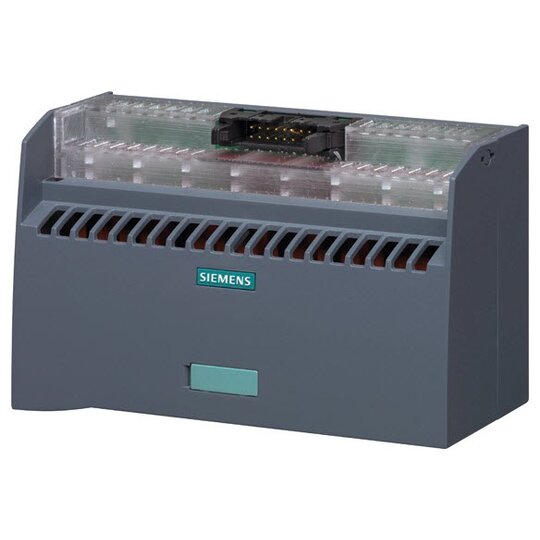

Siemens 6ES7924-0BG20-0BA0 Anschluss- modul TPRI mit Relais 110V AC

Hersteller-Nr. 6ES79240BG200BA0 173306
Preview Image
image 1
image 2
image 3
Ihr Nettopreis
Verpackungseinheit
1 Stück
Art.-Nr.
2734018
EAN
4025515153726
DEHA.-Nr.
4419707
eClass.-Nr.
27141128
Zolltarif-Nr.
85366990
Verfügbarkeit am Fremdlager
wird ermittelt
Verfügbarkeit beim Hersteller anfragen
Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse 0.5 - 2.5 qmm
Anschließbarer Leiterquerschnitt mehrdrähtig 0.5 - 2.5 qmm
Bemessungsstrom In 1 A
Bemessungsspannung 50 V
Anzahl der Etagen 1
Anzahl der Klemmstellen je Etage 1
Etagen intern gebrückt false
Ausführung elektrischer Anschluss 1 Steckanschluss
Ausführung elektrischer Anschluss 2 Schraubanschluss
Quer verbindbar false
Werkstoff des Isolierkörpers sonstige
Betriebstemperatur 0 - 60 €C
Brennbarkeitsklasse des Isolierstoffs nach UL 94 V1
Explosionsgeprüfte Ausführung "Ex e" false
Abschlussplatte erforderlich false
Farbe grau
Farbe des Leuchtmittels sonstige
Mit PE Anschluss false
Mit Schirmanschluss false
Mit Einspeisefunktion true
Trennfunktion false

    Anschlussmodul TPRI mit Relais 110V AC


    Das Relais-Anschlussmodul TPRi dient zur Verbindung von 8 digitalen Eingangssignalen (110VAC) mit der SIMATIC S7 und bietet eine einfache Schnittstelle für die Systemverkabelung.


    Technische Details:



    • Output: 8 Schliesser DC 24 V/0.05 A

    • Art: Schraubklemme mit LED

    • 16-poliger IDC Anschluss für Leitungen

    • Potentialeinspeiseklemmen (24VDC)

    • Montage auf der Hutschiene


    Kunden Vorteile:



    • Geringer Verdrahtungsaufwand: Erleichtert die Installation und senkt die Kosten.

    • Fehlerquellen bei der Verkabelung werden deutlich reduziert.

    • Exakte Anpassung an die jeweilige Aufgabe durch Schraubklemmen.

    • Schnellste und sicherste Systemverkabelung durch modulare Anschlusslösungen.
