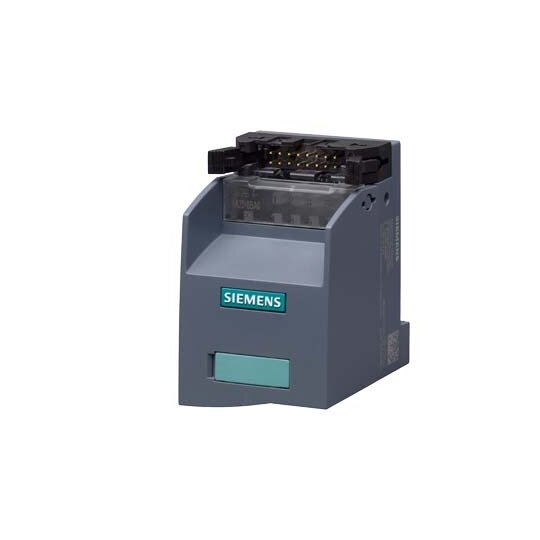

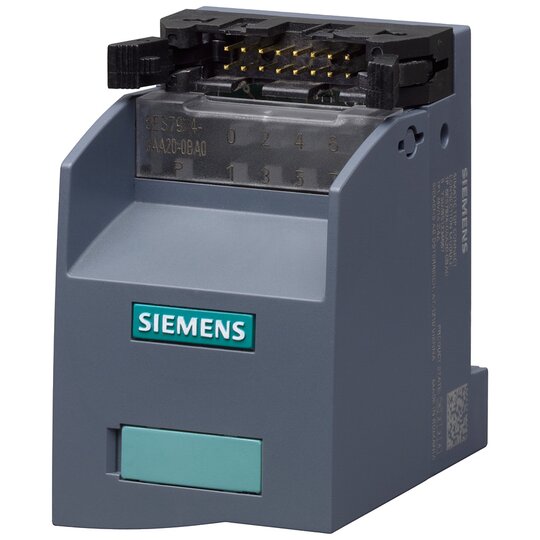

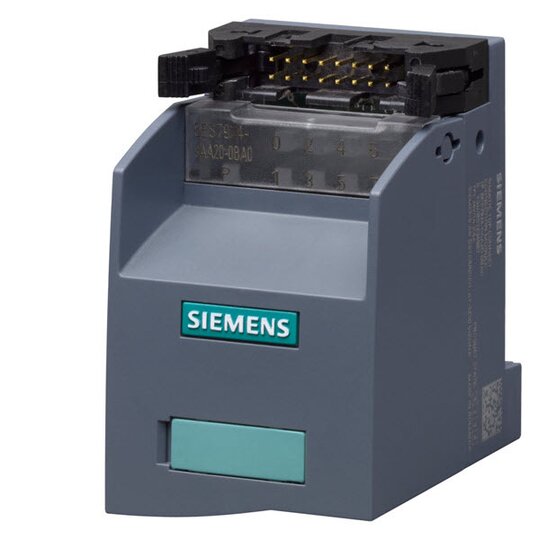

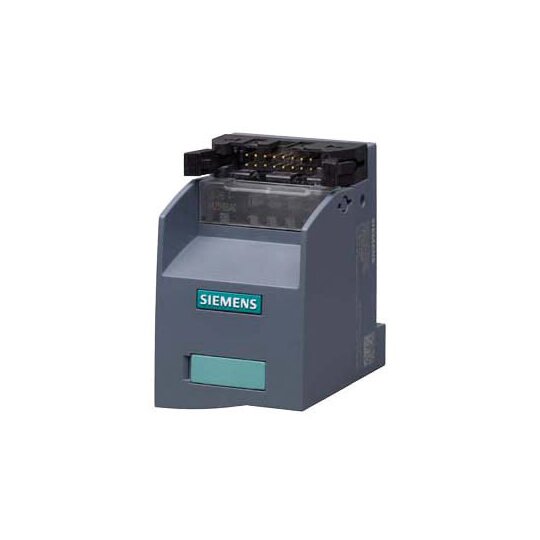

Siemens 6ES7924-0AA20-0BA0 Anschluss- modul TP1 8 Kanäle U. 2X2 Klemmen

Hersteller-Nr. 6ES79240AA200BA0 173277
Preview Image
image 1
image 2
image 3
Ihr Nettopreis
Verpackungseinheit
1 Stück
Art.-Nr.
2733989
EAN
4025515153566
DEHA.-Nr.
4065651
eClass.-Nr.
27141128
Zolltarif-Nr.
85366990
Verfügbarkeit am Fremdlager
wird ermittelt
Verfügbarkeit beim Hersteller anfragen
Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse 0.5 - 2.5 qmm
Anschließbarer Leiterquerschnitt mehrdrähtig 0.5 - 2.5 qmm
Bemessungsstrom In 1 A
Bemessungsspannung 24 V
Anzahl der Etagen 1
Anzahl der Klemmstellen je Etage 1
Etagen intern gebrückt false
Ausführung elektrischer Anschluss 1 Steckanschluss
Ausführung elektrischer Anschluss 2 Schraubanschluss
Quer verbindbar false
Werkstoff des Isolierkörpers sonstige
Betriebstemperatur 0 - 60 €C
Brennbarkeitsklasse des Isolierstoffs nach UL 94 V1
Explosionsgeprüfte Ausführung "Ex e" false
Abschlussplatte erforderlich false
Farbe grau
Farbe des Leuchtmittels sonstige
Mit PE Anschluss false
Mit Schirmanschluss false
Mit Einspeisefunktion true
Trennfunktion false

    Anschlussmodul TP1 8 Kanaele u. 2x2 Klemmen f. Potenzialeinspeisung


    Das Anschlussmodul TP1 bietet eine zuverlässige Schnittstelle zwischen Peripherieanschlussleitungen und der SIMATIC S7 für eine schnelle und sichere Systemverkabelung.



    Technische Details:



    • 8 Kanäle für 1-Leiter-Anschluss

    • 2x2 Klemmen für Potenzialeinspeisung

    • Schraubklemmen mit LED zur Signalisierung

    • 16pol. IDC Anschluss für Leitungen

    • Montage auf der Hutschiene



    Kunden Vorteile:



    • Reduzierter Verdrahtungsaufwand

    • Geringere Fehlerquellen bei der Verkabelung

    • Exakte Anpassung an die jeweilige Aufgabe

    • Schnelle und sichere Systemverkabelung

3D / BIM Objekt

Download (Stand: 05.06.2025)

Deeplink Produktseite

Download (Stand: 05.06.2025)

EPD-Erklärung

Download (Stand: 05.06.2025)

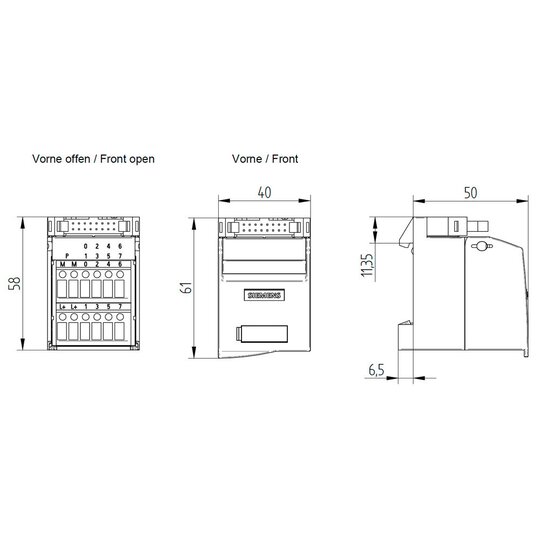

Maßzeichnung
