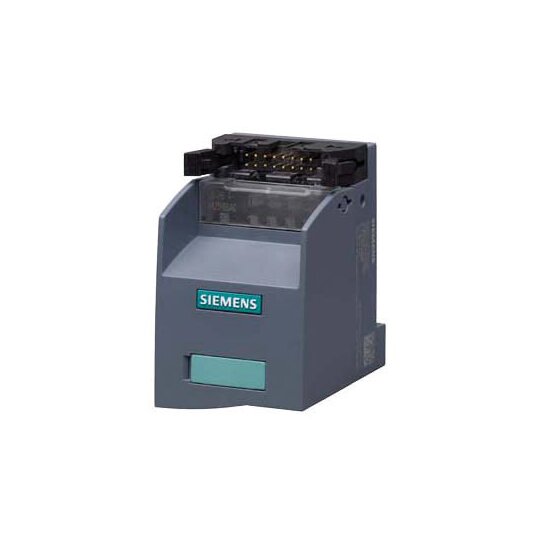

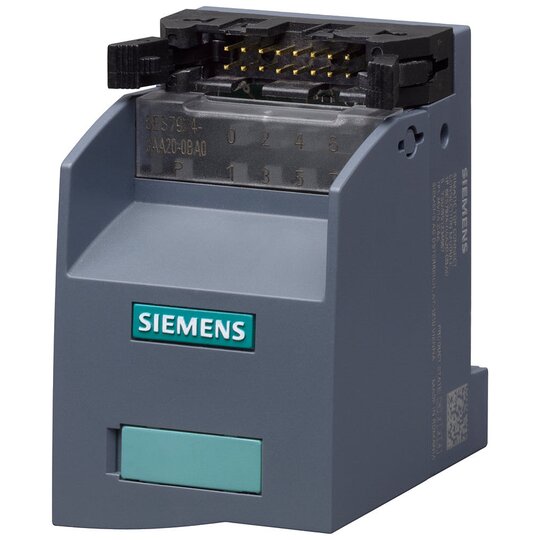

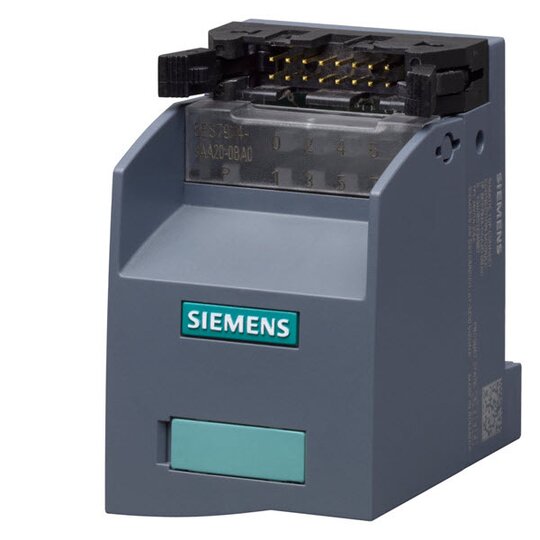

Siemens 6ES7924-0AA20-0AC0 Anschluss- modul TP1 8 Kanäle und 2x2 Klemmen

Hersteller-Nr. 6ES79240AA200AC0 173288
Preview Image
image 1
image 2
image 3
Ihr Nettopreis
Verpackungseinheit
1 Stück
Art.-Nr.
2734000
EAN
4025515153559
DEHA.-Nr.
4419686
eClass.-Nr.
27141128
Zolltarif-Nr.
85366990
Verfügbarkeit am Fremdlager
wird ermittelt
Verfügbarkeit beim Hersteller anfragen
Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse 0.2 - 2.5 qmm
Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse 0.2 - 2.5 qmm
Anschließbarer Leiterquerschnitt mehrdrähtig 0.2 - 2.5 qmm
Bemessungsstrom In 1 A
Bemessungsspannung 50 V
Anzahl der Etagen 1
Anzahl der Klemmstellen je Etage 1
Etagen intern gebrückt false
Ausführung elektrischer Anschluss 1 Steckanschluss
Quer verbindbar false
Werkstoff des Isolierkörpers sonstige
Betriebstemperatur 0 - 60 €C
Brennbarkeitsklasse des Isolierstoffs nach UL 94 V1
Explosionsgeprüfte Ausführung "Ex e" false
Abschlussplatte erforderlich false
Farbe grau
Mit PE Anschluss false
Mit Schirmanschluss false
Mit Einspeisefunktion true
Trennfunktion false

    Anschlussmodul TP1 8 Kanaele u. 2x2 Klemmen f. Potenzialeinspeisung


    Das Anschlussmodul TP1 ist eine Schnittstelle für einen 1-Leiter-Anschluss mit 8 Kanälen und Potentialanschluss, ideal für die Verbindung von Peripheriegeräten mit der SIMATIC S7.


    Technische Details:



    • Push-In-Klemme ohne LED

    • 16pol. IDC Anschluss für Leitungen

    • Montage auf Hutschiene

    • Teil des vollmodularen Anschluss von SIMATIC TOP connect


    Kunden Vorteile:



    • Geringer Verdrahtungsaufwand

    • Reduzierung von Fehlerquellen bei der Verkabelung

    • Anpassung an spezifische Aufgaben durch Funktionalität mit Push-In-Klemmen

    • Verbindung von Sensoren und Aktoren aus der Peripherie zur SIMATIC S7-300/1500
