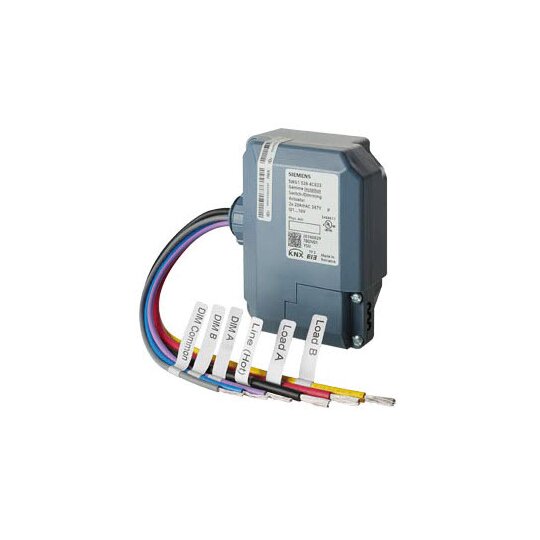

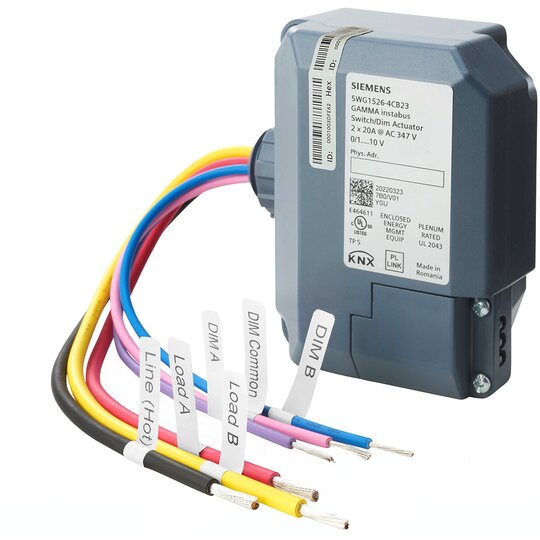

Siemens 5WG15264CB23 Schalt-/Dimmaktor JB526C23

Hersteller-Nr. 5WG15264CB23 267236
Preview Image
image 1
image 2
Ihr Nettopreis
Verpackungseinheit
1 Stück
Art.-Nr.
3091454
EAN
7612914108708
DEHA.-Nr.
5438519
eClass.-Nr.
27143134
Zolltarif-Nr.
85371091
Verfügbarkeit am Fremdlager
wird ermittelt
Verfügbarkeit beim Hersteller anfragen
Bussystem KNX true
Bussystem KNX-Funk false
Bussystem Funkbus false
Bussystem LON false
Bussystem Powernet false
Andere Bussysteme ohne
Funk bidirektional false
Montageart sonstige
Mit Busankopplung true
Nebenstelleneingang false
Vor Ort-/Handbedienung false
Mit LED-Anzeige false
Schnittstelle 1-10 V true
Anzahl der Eingänge für Lichtfühler 0
Max. Schaltstrom (Ohmsche Last) 20 A
Max. Schaltleistung 3680 W
Anzahl der Ausgänge 2
Max. Steuerstrom 200 mA
Schutzart (IP) IP20

    Herausgeführte Leiter feindrähtig, AWG 12


    Dieser spezielle Phasenanschluss mit zwei Ausgängen ist mit einem Relaiskontakt pro Ausgang ausgestattet, ideal für vielfältige Anwendungen in der Elektroinstallation.



    Technische Details:



    • Ein Phasenanschluss für zwei Ausgänge

    • Ein Relaiskontakt pro Ausgang als Schaltelement

    • Kontakt-Bemessungsbetriebsspannung AC: 120 V, 230 V, 277 V, 347 V

    • Kontakt-Bemessungsbetriebsspannung AC/DC: 24 V

    • Kontakt-Bemessungsstrom nach DIN EN 60669-1: 16 A / 20 A (ohmsche Last)

    • Leuchtstofflampenlast nach DIN EN 60669-1: 16 AX / 20 AX (200 µF) bei AC 230 V

    • Betrieb der Elektronik über Busspannung

    • Integrierter Busankoppler

    • Busanschluss über Busklemme

    • Rote LED zur Anzeige der Aktivierung des Adressiermodus sowie der Betriebsbereitschaft

    • Gehäuse: Kunststoff

    • Einbau in 4 x 4 Junction Box (UL/NEMA)

    • Schutzart: IP20



    Kunden Vorteile:



    • Flexibel in der Anwendung durch zwei Ausgänge

    • Einfacher Anschluss dank integrierter Busankopplung

    • Eindeutige Statusanzeige mit rote LED

    • Robuste Bauweise ermöglicht zuverlässige Installation

    • Erfüllt hohe Sicherheitsstandards durch Schutzart IP20
