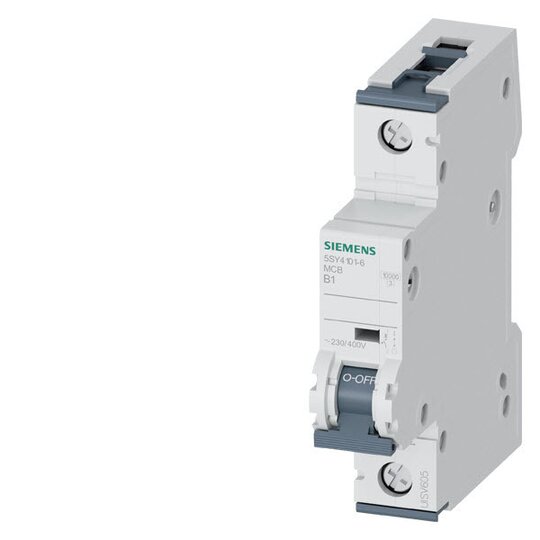

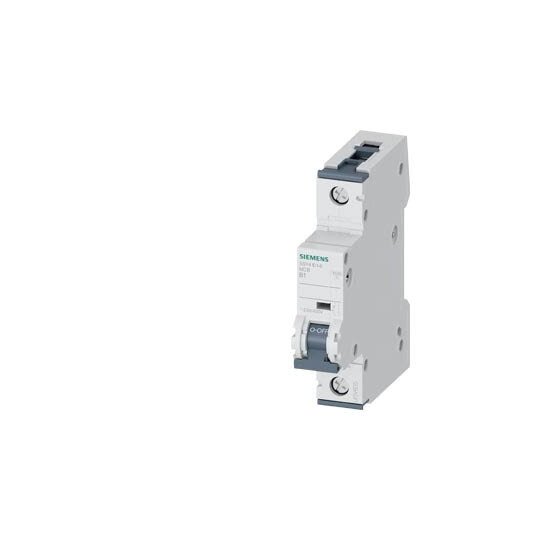

Siemens 5SY4101-6 Leitungsschutzschalter 230/400V 10kA 1polig B 1A T70mm

Listenpreis
Art.-Nr.
3538204
EAN
4001869569673
Hersteller-Nr.
5SY41016
DEHA.-Nr.
5863370
eClass.-Nr.
27141901
Einbautiefe 70 mm
Auslösecharakteristik B
Polzahl (gesamt) 1
Bemessungsstrom 1 A
Bemessungsspannung 400 V
Bemessungsisolationsspannung Ui 440 V
Bemessungsstoßspannungsfestigkeit Uimp 4 kV
Bemessungsschaltvermögen Icn nach EN 60898 bei 230 V 10 kA
Spannungsart AC
Bemessungsschaltvermögen Icn nach EN 60898 bei 400 V 10 kA
Bemessungsschaltvermögen Icu nach IEC 60947-2 bei 230 V 35 kA
Bemessungsschaltvermögen Icu nach IEC 60947-2 bei 400 V 35 kA
Energiebegrenzungsklasse 3
Unterputzmontage false
Mitschaltender Neutralleiter false
Überspannungskategorie 3
Verschmutzungsgrad 3
Zusatzeinrichtungen möglich true
Breite in Teilungseinheiten 1
Schutzart (IP) IP20
Umgebungstemperatur während des Betriebs -40 - 70 €C
Anschließbarer Leiterquerschnitt mehrdrähtig 0.75 - 35 qmm
Anschließbarer Leiterquerschnitt eindrähtig 0.75 - 35 qmm
Explosionsgeschützt false
