Bemessungsdauerstrom Iu | 800 A |
Bemessungsspannung | 690 - 690 V |
Bemessungsgrenzkurzschlussausschaltstrom Icu bei 400 V, 50 Hz | 55 kA |
Überlastauslöser Stromeinstellung | 320 - 800 A |
Einstellbereich des kurzzeitverzögerten Kurzschlussauslösers | 480 - 8000 A |
Einstellbereich des unverzögerten Kurzschlussauslösers | 1200 - 8000 A |
Integrierter Erdschlussschutz | false |
Gerätebauart | Einbaugerät Festeinbautechnik |
Geeignet für Hutschienenmontage | false |
Hutschienenmontage optional | false |
Anzahl der Hilfskontakte als Öffner | 0 |
Anzahl der Hilfskontakte als Schließer | 0 |
Anzahl der Hilfskontakte als Wechsler | 0 |
Mit Ausgelöstmelder | false |
Mit integriertem Unterspannungsauslöser | false |
Polzahl | 3 |
Ausführung des Betätigungselements | Kipphebel |
Komplettgerät mit Schutzeinheit | true |
Motorantrieb integriert | false |
Motorantrieb optional | false |
Schutzart (IP) | IP40 |

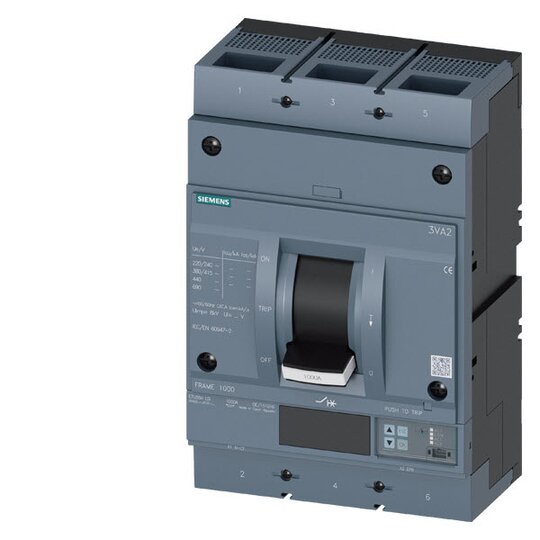

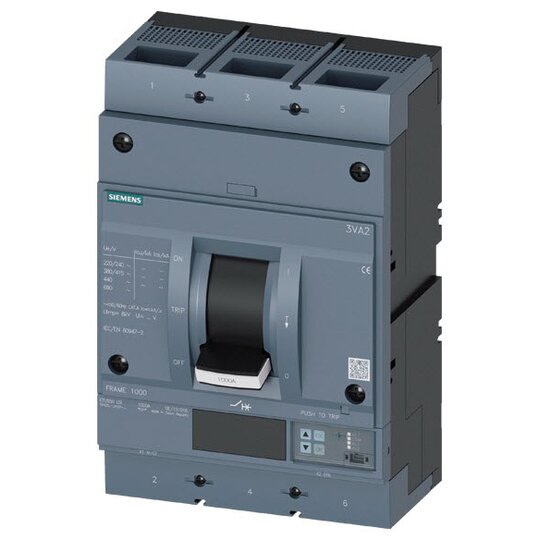

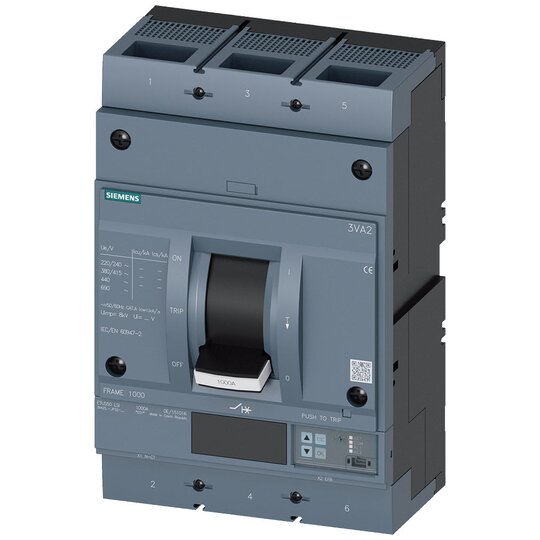

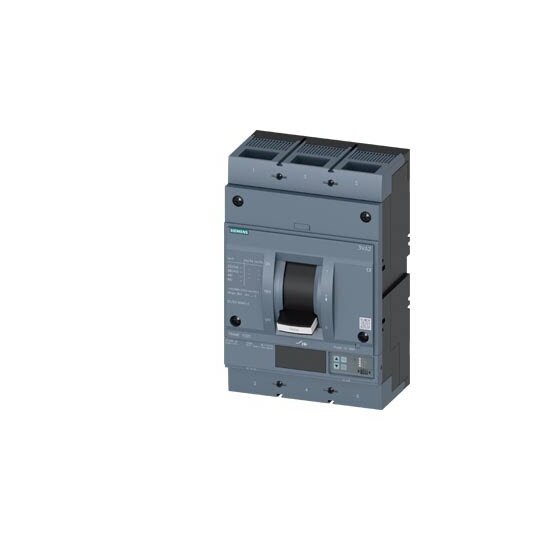

Leistungsschalter 3VA2 IEC Frame 1000 Schaltvermögenklasse M Icu=55kA @ 415V 3-polig, Anlagenschutz ETU550, LSI, In=800A Überlastschutz Ir=320A...800A Kurzschlussschutz Isd=0,6..10x In, Ii=1,5..10x In N-Leiterschutz optional mit externem Stromwandler, bis 160% Schraubenflachanschluss Kompaktleistungsschalter 3VA2 mit ETU 8-er Reihe für Anlagenschutz. Die Kompaktleistungsschalter 3VA von Siemens als wichtiger Bestandteil der SENTRON Schutzkomponenten für industrielle Anwendungen sowie für Anwendungen im Infrastrukturbereich bieten effektiven Anlagen -, Starter- und Motorschutz durch sicheres Abschalten im Überlast- und Kurzschlussfall. Die Kompaktleistungsschalter 3VA setzen dabei Maßstäbe in Flexibilität und modularer Zubehörvielfalt. Einheitliches Zubehör für mehrere Baugrößen über alle Baureihen des Kompaktleistungsschalters 3VA1 und 3VA2. Diese Variante des Kompaktleistungsschalters 3VA zeichnet sich vor allem aus durch: 1. Kompakte Bauform. 2. Verfügbar als Variante für Anlagenschutz und Generatorschutz. 3. Verfügbar als 3- und 4-polige Ausführung. 4. Vier Schaltleistungsklassen von 55 kA ... 150 kA bei 415 V. 5. Abhängig von der Baugröße: Bemessungsstrom 25 A.630 A. 6. Montage in Festeinbau, Stecktechnik, Einschubtechnik möglich. 7. Die Baureihe verfügt über einen Elektronische Überstromauslöser. 8. Verfügt über ein integriertes Display zur Messwertanzeige. 9. Integrierte Messfunktion und optionale Kommunikationsanbindung über Modbus TCP, Modbus RTU, PROFINET und PROFIBUS. 10. Modulares und einfach zu montierendes internes Zubehör mit vielfältigen Funktionen.
