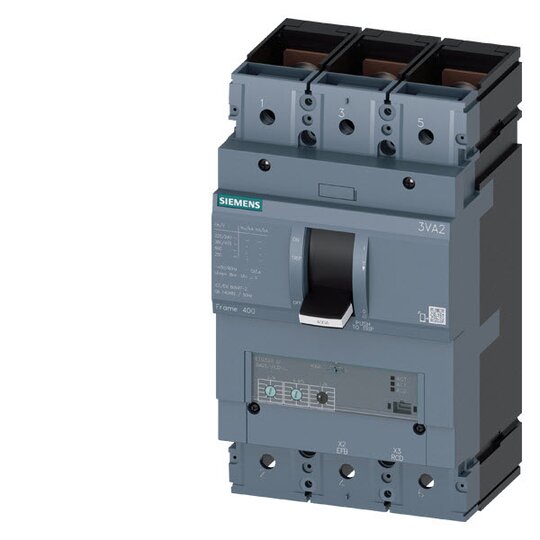

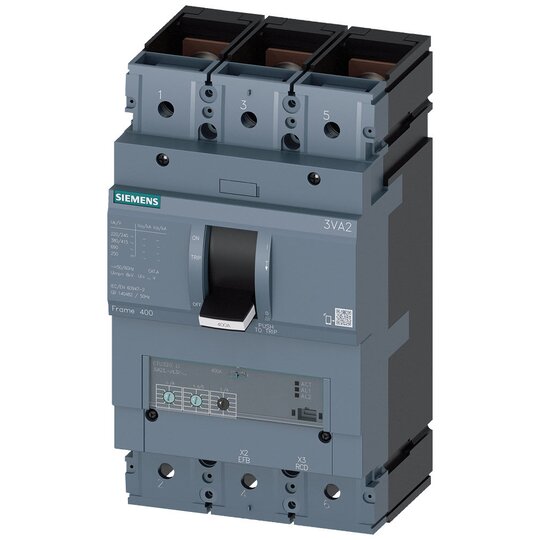

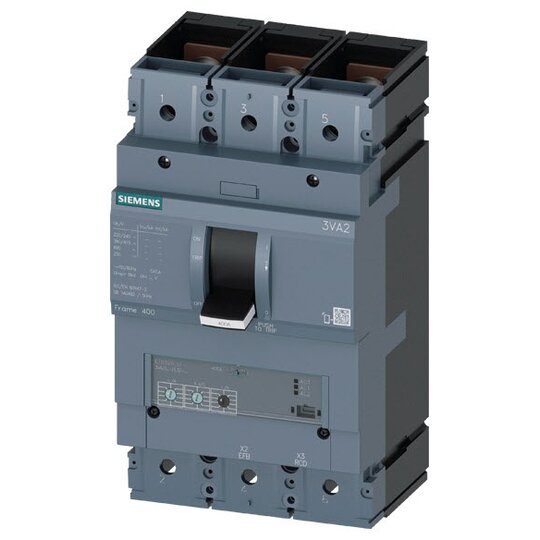

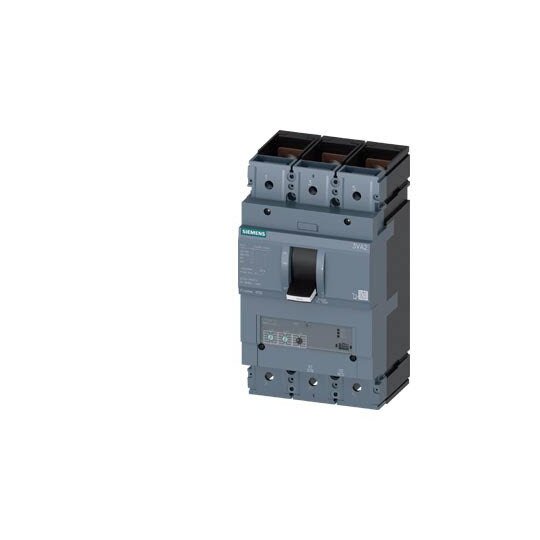

Siemens 3VA2325-5HL32-0AA0 Leistungssch- alter 3VA2 400 ICU=55kA, LI, IN=250A

Hersteller-Nr. 3VA23255HL320AA0 1372506
Preview Image
image 1
image 2
image 3
image 4
image 5
Ihr Nettopreis
Verpackungseinheit
1 Stück
Art.-Nr.
2736239
EAN
4042948834367
DEHA.-Nr.
4420364
eClass.-Nr.
27370409
Zolltarif-Nr.
85362090
Verfügbarkeit am Fremdlager
wird ermittelt
Verfügbarkeit beim Hersteller anfragen
Bemessungsdauerstrom Iu 250 A
Bemessungsspannung 690 - 690 V
Bemessungsgrenzkurzschlussausschaltstrom Icu bei 400 V, 50 Hz 55 kA
Überlastauslöser Stromeinstellung 100 - 250 A
Einstellbereich des unverzögerten Kurzschlussauslösers 375 - 3000 A
Verlustleistung 37,5 W
Integrierter Erdschlussschutz false
Geeignet für Hutschienenmontage true
Hutschienenmontage optional false
Anzahl der Hilfskontakte als Öffner 0
Anzahl der Hilfskontakte als Schließer 0
Anzahl der Hilfskontakte als Wechsler 0
Mit Ausgelöstmelder false
Mit integriertem Unterspannungsauslöser false
Polzahl 3
Komplettgerät mit Schutzeinheit true
Motorantrieb integriert false
Motorantrieb optional true
Schutzart (IP) IP40

    Leistungsschalter 3VA2


    Der Kompaktleistungsschalter SENTRON 3VA2 bietet effektiven Anlagenschutz durch sicheres Abschalten im Überlast- und Kurzschlussfall.


    Technische Details:



    • IEC Rahmen 400

    • Schaltvermögensklasse M Icu=55kA @ 415V

    • 3-polig, Anlagenschutz ETU320, LI

    • Bemessungsstrom In=250A

    • Überlastschutz Ir=100A...250A

    • Kurzschlussschutz Ii=1,5...12 x In

    • Schraubenflachanschluss

    • Verfügbar in 3- und 4-poliger Ausführung


    Kunden Vorteile:



    • Hohe Flexibilität und modulare Vielfalt bei geringem Platzbedarf.

    • Modulares und einfach zu montierendes Zubehör für alle Baugrößen und Baureihen.

    • Optimierter Anlagenschutz für unterschiedliche Anwendungen.
