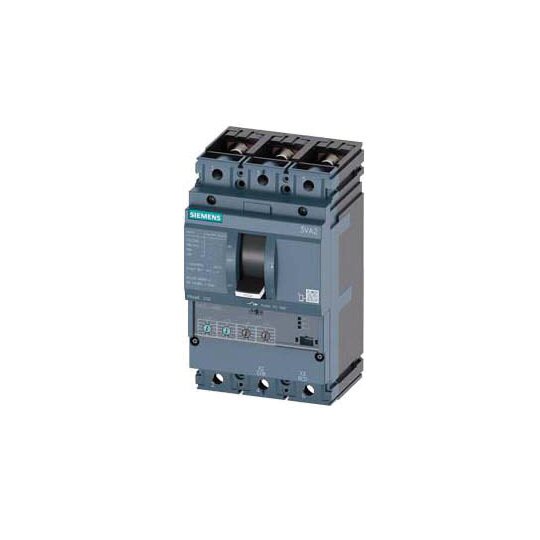

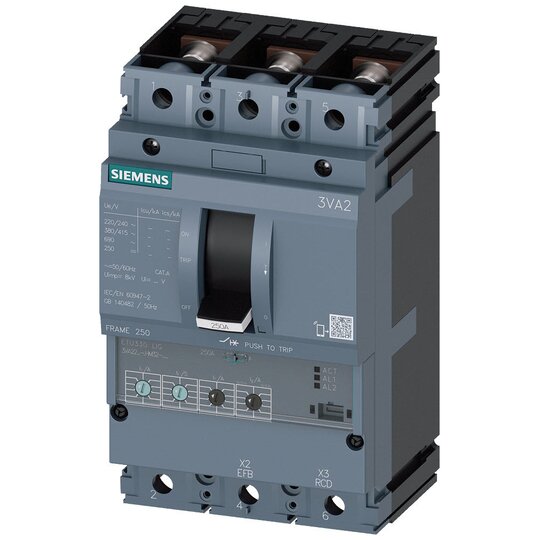

Siemens 3VA2225-7HM32-0AA0 Leistungs- schalter IEC250C 110kA 415V 3p 250A

Hersteller-Nr. 3VA22257HM320AA0 271460642
Preview Image
image 1
image 2
image 3
image 4
image 5
Ihr Nettopreis
Art.-Nr.
2821203
EAN
4042948805589
DEHA.-Nr.
4263688
eClass.-Nr.
27370409
Zolltarif-Nr.
85362090
Zum Sortiment
Siemens
Verfügbarkeit am Fremdlager
wird ermittelt
Verfügbarkeit beim Hersteller anfragen
Bemessungsdauerstrom Iu 250 A
Bemessungsspannung 690 - 690 V
Bemessungsgrenzkurzschlussausschaltstrom Icu bei 400 V, 50 Hz 110 kA
Überlastauslöser Stromeinstellung 100 - 250 A
Einstellbereich des unverzögerten Kurzschlussauslösers 375 - 2500 A
Verlustleistung 48 W
Gerätebauart Einbaugerät Festeinbautechnik
Integrierter Erdschlussschutz true
Anschlussart Hauptstromkreis Schraubanschluss
Geeignet für Hutschienenmontage false
Hutschienenmontage optional true
Anzahl der Hilfskontakte als Öffner 0
Anzahl der Hilfskontakte als Schließer 0
Anzahl der Hilfskontakte als Wechsler 0
Mit Ausgelöstmelder false
Mit integriertem Unterspannungsauslöser false
Polzahl 3
Position des Anschlusses für Hauptstromkreis vorne
Ausführung des Betätigungselements Kipphebel
Komplettgerät mit Schutzeinheit true
Motorantrieb integriert false
Motorantrieb optional true
Schutzart (IP) IP40

    Leistungsschalter 3VA2


    Der Kompaktleistungsschalter SENTRON 3VA2 bietet effektiven Anlagenschutz durch sicheres Abschalten im Überlast- und Kurzschlussfall.


    Technische Details:



    • Schaltvermögensklasse C Icu=110kA @ 415V

    • 3-polig Anlagenschutz ETU330

    • Bemessungsstrom In=250A

    • Überlastschutz Ir=100A...250A

    • Kurzschlussschutz Ii=1,5...10 x In

    • Erdschlussschutz Ig=0,2...1 x In

    • Schraubenflachanschluss

    • Verfügbar in 3- und 4-poliger Ausführung


    Kunden Vorteile:



    • Hohe Flexibilität und modulare Vielfalt bei geringem Platzbedarf.

    • Einfach zu montierendes Zubehör mit vielfältigen Funktionen.

    • Einheitliche Lösungen für alle Baugrößen und Baureihen der Kompaktleistungsschalter 3VA.

    • Optimaler Anlagenschutz für alle Anwendungen.
