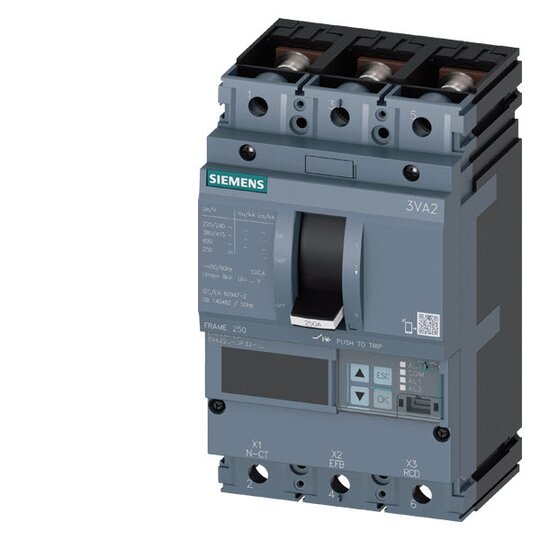

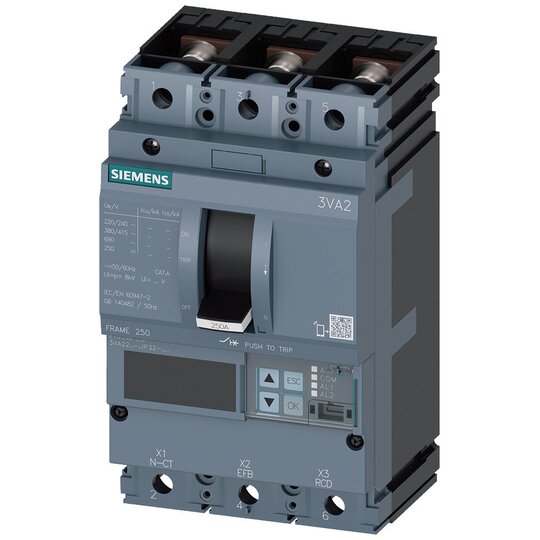

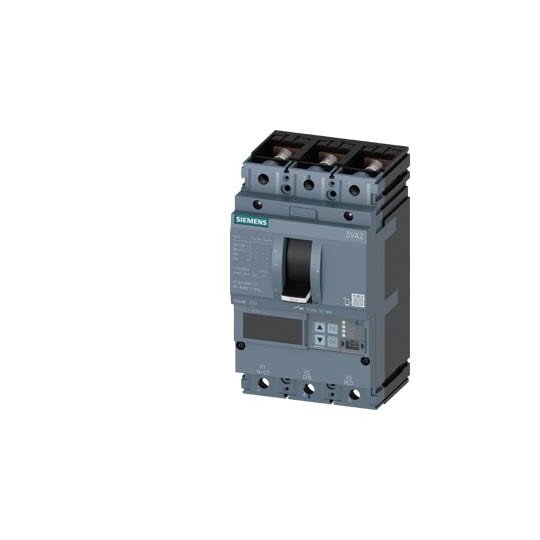

Siemens 3VA2225-5JP32-0AA0 Leistungsschalter 3VA2 ICU=55kA @ 415V
Hersteller-Nr. 3VA22255JP320AA0 837420
- Ihr Nettopreis
- Jetzt anmelden
- Verpackungseinheit
- 1 Stück
- Art.-Nr.
- 2735606
- EAN
- 4042948805459
- DEHA.-Nr.
- 4263671
- eClass.-Nr.
- 27370409
- Zolltarif-Nr.
- 85362090
- Zum Sortiment
- Siemens
| Bemessungsdauerstrom Iu | 250 A |
| Bemessungsspannung | 690 - 690 V |
| Bemessungsgrenzkurzschlussausschaltstrom Icu bei 400 V, 50 Hz | 55 kA |
| Überlastauslöser Stromeinstellung | 100 - 250 A |
| Einstellbereich des kurzzeitverzögerten Kurzschlussauslösers | 150 - 2500 A |
| Einstellbereich des unverzögerten Kurzschlussauslösers | 375 - 2500 A |
| Verlustleistung | 48 W |
| Gerätebauart | Einbaugerät Festeinbautechnik |
| Integrierter Erdschlussschutz | false |
| Anschlussart Hauptstromkreis | Schraubanschluss |
| Geeignet für Hutschienenmontage | true |
| Hutschienenmontage optional | false |
| Anzahl der Hilfskontakte als Öffner | 0 |
| Anzahl der Hilfskontakte als Schließer | 0 |
| Anzahl der Hilfskontakte als Wechsler | 0 |
| Mit Ausgelöstmelder | false |
| Mit integriertem Unterspannungsauslöser | false |
| Polzahl | 3 |
| Position des Anschlusses für Hauptstromkreis | vorne |
| Ausführung des Betätigungselements | Kipphebel |
| Komplettgerät mit Schutzeinheit | true |
| Motorantrieb integriert | false |
| Motorantrieb optional | true |
| Schutzart (IP) | IP40 |
- IEC Frame 250 Schaltvermögensklasse M Icu=55kA @ 415V 3-polig
- Anlagenschutz ETU550, LSI
- Bemessungsstrom In=250A
- Überlastschutz Ir=100A...250A
- Kurzschlussschutz Isd=0,6..10x In, Ii=1,5..10x In
- N-Leiterschutz optional mit externem Stromwandler, bis 160%
- Schraubenflachanschluss
- Flexibilität und modulare Vielfalt bei geringem Platzbedarf
- Verfügbar in 3- und 4-poliger Ausführung mit verschiedenen Bemessungsdauerströmen
- Einfach zu montierendes Zubehör mit vielfältigen Funktionen
- Durchgängige und einheitliche Lösungen für alle Baugrößen und Baureihen
- Ein System für alle Anwendungen
Leistungsschalter 3VA2
Der Kompaktleistungsschalter SENTRON 3VA2 bietet effektiven Anlagenschutz durch sicheres Abschalten im Überlast- und Kurzschlussfall.
Technische Details:
Kunden Vorteile:
Ihr Nettopreis
Bestand
verfügbar
Bitte geben Sie eine Menge > 0 ein.
Bitte geben Sie ein Vielfaches der Verpackungseinheit 1 ein
|
3D / BIM Objekt
Download
(Stand: 03.10.2025)
|
DOC CE-Erklärung
Download
(Stand: 03.10.2025)
|
Deeplink Produktseite
Download
(Stand: 03.10.2025)
|
EPD-Erklärung
Download
(Stand: 03.10.2025)
|
Explosionszeichnung
Download
(Stand: 03.10.2025)
|
Flussdiagramm
Download
(Stand: 03.10.2025)
|

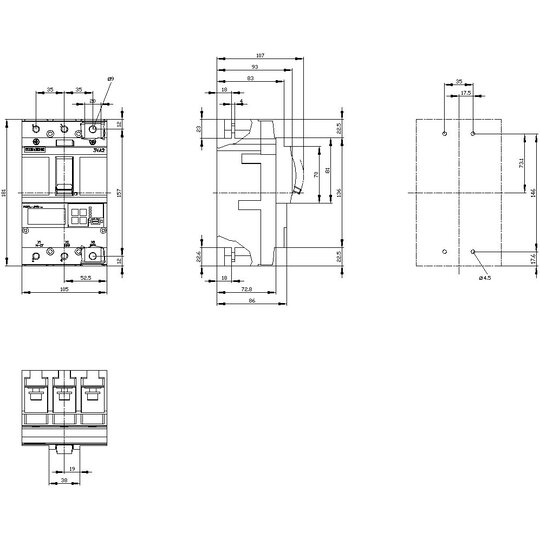

Maßzeichnung
