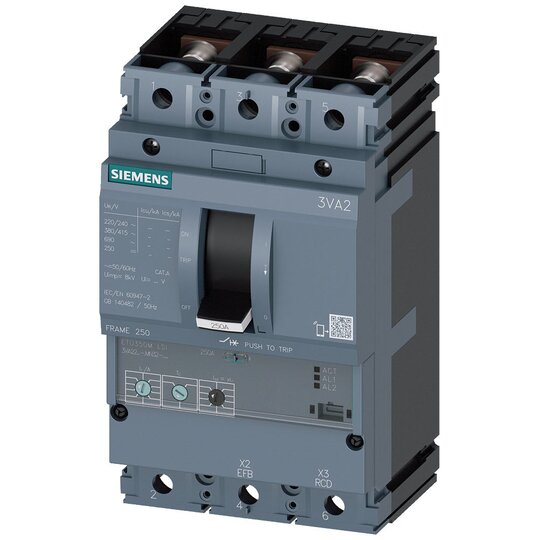

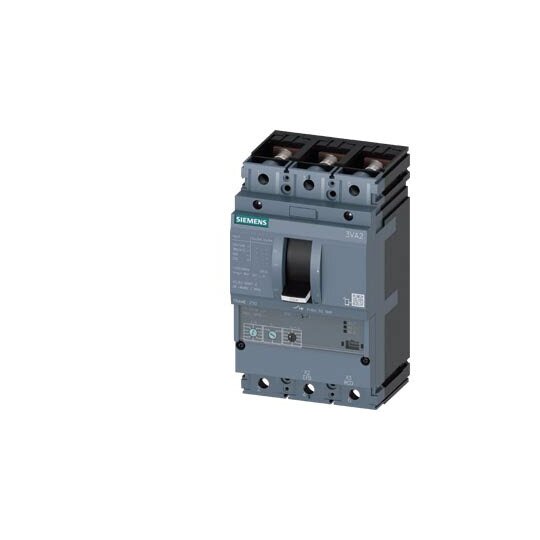

Siemens 3VA2220-5MN32-0AA0 Leistungsschalter 3VA2 Icu=55kA 3pol.

Hersteller-Nr. 3VA22205MN320AA0 173606
Preview Image
image 1
image 2
image 3
image 4
Ihr Nettopreis
Verpackungseinheit
1 Stück
Art.-Nr.
2734324
EAN
4042948830581
DEHA.-Nr.
4800416
eClass.-Nr.
27370409
Zolltarif-Nr.
85362090
Verfügbarkeit am Fremdlager
wird ermittelt
Verfügbarkeit beim Hersteller anfragen
Bemessungsdauerstrom Iu 200 A
Bemessungsspannung 690 - 690 V
Bemessungsgrenzkurzschlussausschaltstrom Icu bei 400 V, 50 Hz 55 kA
Überlastauslöser Stromeinstellung 80 - 200 A
Einstellbereich des kurzzeitverzögerten Kurzschlussauslösers 240 - 3000 A
Einstellbereich des unverzögerten Kurzschlussauslösers 3000 - 3000 A
Verlustleistung 46 W
Integrierter Erdschlussschutz false
Geeignet für Hutschienenmontage false
Hutschienenmontage optional false
Anzahl der Hilfskontakte als Öffner 0
Anzahl der Hilfskontakte als Schließer 0
Anzahl der Hilfskontakte als Wechsler 0
Mit Ausgelöstmelder false
Mit integriertem Unterspannungsauslöser false
Polzahl 3
Komplettgerät mit Schutzeinheit true
Motorantrieb integriert false
Motorantrieb optional true
Schutzart (IP) IP40

    Leistungsschalter 3VA2


    Der Kompaktleistungsschalter SENTRON 3VA2 bietet effektiven Motorschutz zur Absicherung von elektrischen Motoren gegen Überlast und Kurzschluss.



    Technische Details:



    • Schaltvermögensklasse: M Icu=55kA @ 415V

    • Polzahl: 3-polig

    • Motorschutz: ETU350M, LSI

    • Nennstrom: In=200A

    • Überlastschutz: Ir=80A...200A

    • Kurzschlussschutz: Isd=3...15 x Ir, Ii=15 x In

    • Anschlussart: Schraubenflachanschluss

    • Montagemöglichkeiten: Festeinbau sowie in Steck-/Einschubtechnik



    Kunden Vorteile:



    • Hohe Flexibilität und modulare Vielfalt bei geringem Platzbedarf.

    • Einfach zu montierendes Zubehör mit vielfältigen Funktionen, einheitlich für alle Baugrößen.

    • Verfügbar in sowohl 3- als auch 4-poliger Ausführung mit verschiedenen Bemessungsdauerströmen.

    • Ein System für alle Anwendungen.
