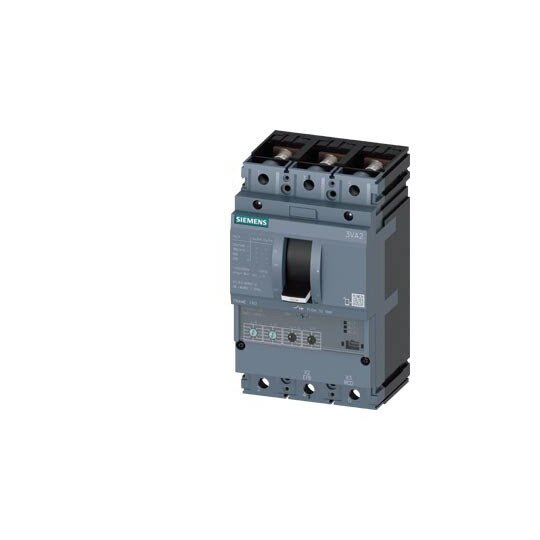

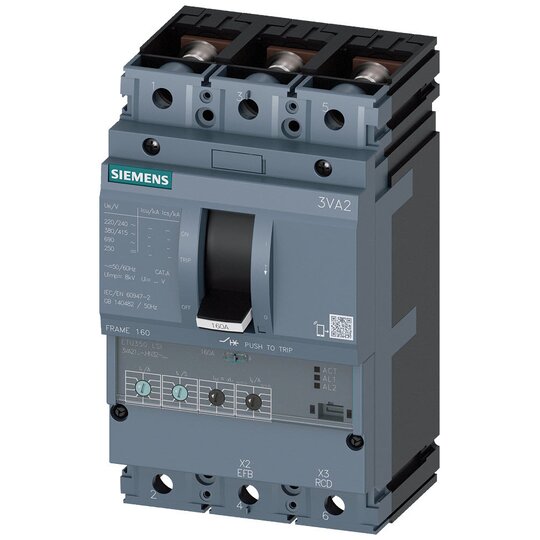

Siemens 3VA21405HN320AA0 Leistungssch. 3VA2 ICU=55kA @ 415V IN=40A

Hersteller-Nr. 3VA21405HN320AA0 174234801
Preview Image
image 1
image 2
image 3
image 4
image 5
Ihr Nettopreis
Verpackungseinheit
1 Stück
Art.-Nr.
2815247
EAN
4042948802076
DEHA.-Nr.
4264072
eClass.-Nr.
27370409
Zolltarif-Nr.
85362010
Verfügbarkeit am Fremdlager
wird ermittelt
Verfügbarkeit beim Hersteller anfragen
Bemessungsdauerstrom Iu 40 A
Bemessungsspannung 690 - 690 V
Bemessungsgrenzkurzschlussausschaltstrom Icu bei 400 V, 50 Hz 55 kA
Überlastauslöser Stromeinstellung 16 - 40 A
Einstellbereich des unverzögerten Kurzschlussauslösers 480 - 480 A
Verlustleistung 1,6 W
Gerätebauart Einbaugerät Festeinbautechnik
Integrierter Erdschlussschutz false
Anschlussart Hauptstromkreis Schraubanschluss
Geeignet für Hutschienenmontage true
Hutschienenmontage optional false
Anzahl der Hilfskontakte als Öffner 0
Anzahl der Hilfskontakte als Schließer 0
Anzahl der Hilfskontakte als Wechsler 0
Mit Ausgelöstmelder false
Mit integriertem Unterspannungsauslöser false
Polzahl 3
Position des Anschlusses für Hauptstromkreis vorne
Ausführung des Betätigungselements Kipphebel
Komplettgerät mit Schutzeinheit true
Motorantrieb integriert false
Motorantrieb optional true
Schutzart (IP) IP40

    Leistungsschalter 3VA2


    Der Kompaktleistungsschalter SENTRON 3VA2 bietet effektiven Anlagenschutz durch sicheres Abschalten im Überlast- und Kurzschlussfall.



    Technische Details:



    • IEC Rahmen 160

    • Schaltvermögensklasse M

    • Icu=55kA @ 415V

    • 3-polig

    • Anlagenschutz ETU350, LSI

    • In=40A

    • Überlastschutz Ir=16A...40A

    • Kurzschlussschutz Isd=1,5...10 x Ir

    • Ii=12 x In

    • Schraubenflachanschluss

    • Verfügbar in 3- und 4-poliger Ausführung



    Kunden Vorteile:



    • Hohe Flexibilität und modulare Vielfalt bei geringem Platzbedarf.

    • Modulares und einfach zu montierendes Zubehör für alle Baugrößen und Baureihen.

    • Geeignet für sowohl Festeinbau als auch Steck-/Einschubtechnik.

    • Ein System, das für alle Anwendungen geeignet ist.
