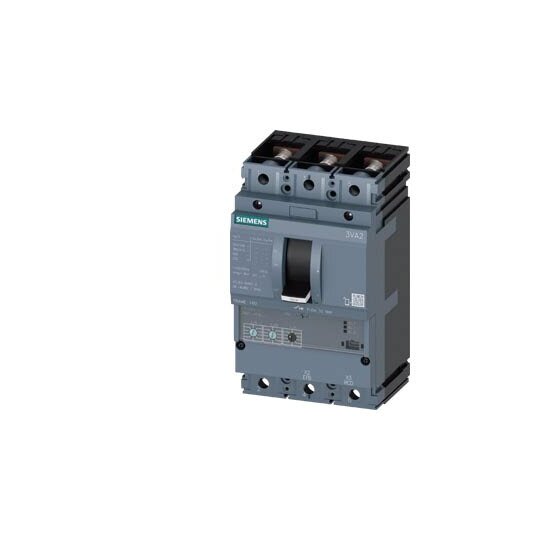

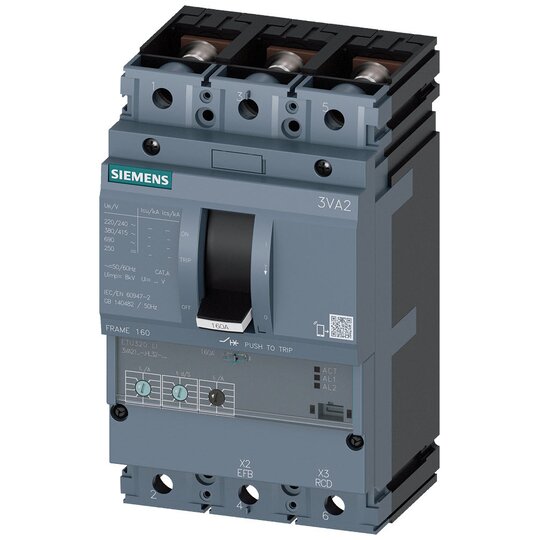

Siemens 3VA21165HL320AA0 Leistungs- schalter 3VA2 ICU=55kA@415V IN=160A

Hersteller-Nr. 3VA21165HL320AA0 951838
Preview Image
image 1
image 2
image 3
image 4
Ihr Nettopreis
Verpackungseinheit
1 Stück
Art.-Nr.
2735633
EAN
4042948833247
DEHA.-Nr.
4264160
eClass.-Nr.
27370409
Zolltarif-Nr.
85362090
Verfügbarkeit am Fremdlager
wird ermittelt
Verfügbarkeit beim Hersteller anfragen
Bemessungsdauerstrom Iu 160 A
Bemessungsspannung 690 - 690 V
Bemessungsgrenzkurzschlussausschaltstrom Icu bei 400 V, 50 Hz 55 kA
Überlastauslöser Stromeinstellung 63 - 160 A
Einstellbereich des unverzögerten Kurzschlussauslösers 240 - 1600 A
Verlustleistung 25,5 W
Integrierter Erdschlussschutz false
Geeignet für Hutschienenmontage false
Hutschienenmontage optional false
Anzahl der Hilfskontakte als Öffner 0
Anzahl der Hilfskontakte als Schließer 0
Anzahl der Hilfskontakte als Wechsler 0
Mit Ausgelöstmelder false
Mit integriertem Unterspannungsauslöser false
Polzahl 3
Komplettgerät mit Schutzeinheit true
Motorantrieb integriert false
Motorantrieb optional true
Schutzart (IP) IP40

    Leistungsschalter 3VA2


    Der Kompaktleistungsschalter SENTRON 3VA2 bietet effektiven Anlagenschutz durch sicheres Abschalten im Überlast- und Kurzschlussfall.



    Technische Details:



    • Schaltvermögensklasse: M Icu=55kA @ 415V

    • Polzahl: 3-polig

    • Anlagenschutz: ETU320, LI

    • Nennstrom: In=160A

    • Überlastschutz: Ir=63A...160A

    • Kurzschlussschutz: Ii=1,5...10 x In

    • Anschlussart: Schraubenflachanschluss

    • Montage: Festeinbau sowie in Steck-/Einschubtechnik



    Kunden Vorteile:



    • Hohe Flexibilität und modulare Vielfalt bei geringem Platzbedarf.

    • Verfügbar in 3- und 4-poliger Ausführung mit verschiedenen Bemessungsdauerströmen.

    • Modulares und einfach zu montierendes Zubehör für alle Baugrößen und Baureihen.

    • Ein System, das für alle Anwendungen geeignet ist.
