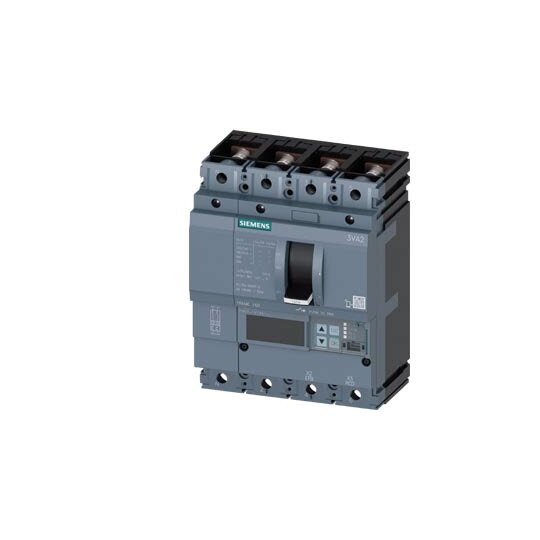

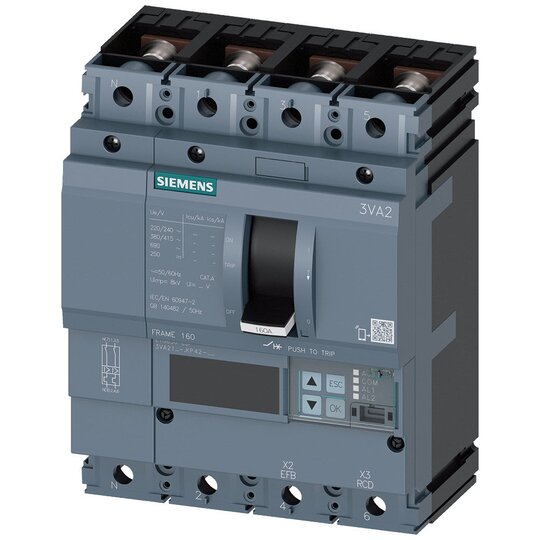

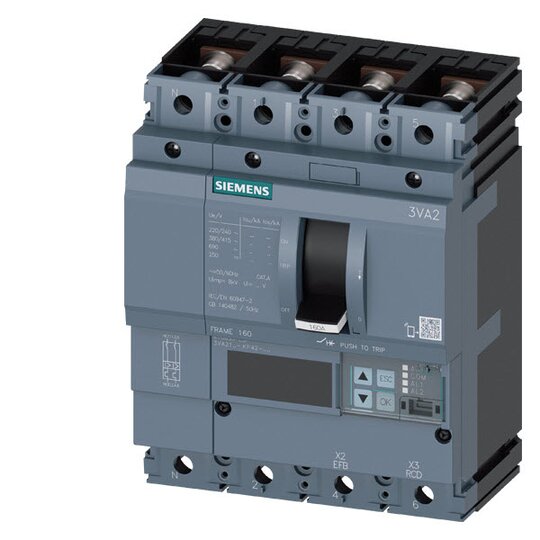

Siemens 3VA21107KP420AA0 Leistungssch. IN=100A Überlastschutz IR=40...100A

Hersteller-Nr. 3VA21107KP420AA0 178470998
Preview Image
image 1
image 2
image 3
image 4
Ihr Nettopreis
Verpackungseinheit
1 Stück
Art.-Nr.
2815784
EAN
4042948814314
DEHA.-Nr.
4264146
eClass.-Nr.
27370409
Zolltarif-Nr.
85362090
Verfügbarkeit am Fremdlager
wird ermittelt
Verfügbarkeit beim Hersteller anfragen
Bemessungsdauerstrom Iu 100 A
Bemessungsspannung 690 - 690 V
Bemessungsgrenzkurzschlussausschaltstrom Icu bei 400 V, 50 Hz 110 kA
Überlastauslöser Stromeinstellung 40 - 100 A
Einstellbereich des kurzzeitverzögerten Kurzschlussauslösers 60 - 1000 A
Einstellbereich des unverzögerten Kurzschlussauslösers 150 - 1200 A
Verlustleistung 10 W
Integrierter Erdschlussschutz false
Geeignet für Hutschienenmontage true
Hutschienenmontage optional false
Anzahl der Hilfskontakte als Öffner 0
Anzahl der Hilfskontakte als Schließer 0
Anzahl der Hilfskontakte als Wechsler 0
Mit Ausgelöstmelder false
Mit integriertem Unterspannungsauslöser false
Polzahl 4
Komplettgerät mit Schutzeinheit true
Motorantrieb integriert false
Motorantrieb optional true
Schutzart (IP) IP40

    Leistungsschalter 3VA2 IEC Frame 160


    Der Kompaktleistungsschalter SENTRON 3VA2 sorgt für effektiven Anlagenschutz durch sicheres Abschalten im Überlast- und Kurzschlussfall.



    Technische Details:



    • Schaltvermögensklasse C Icu=110kA @ 415V

    • 4-polig

    • Anlagenschutz ETU850, LSI

    • Bemessungsstrom In=100A

    • Überlastschutz Ir=40A...100A

    • Kurzschlussschutz Isd=0,6..10x In, Ii=1,5..12x In

    • N-Leiterschutz einstellbar (OFF, bis 160%)

    • Schraubenflachanschluss



    Kunden Vorteile:



    • Flexible und modulare Vielfalt bei geringem Platzbedarf.

    • Verfügbar in 3- und 4-poliger Ausführung mit verschiedenen Bemessungsdauerströmen.

    • Einfache Montage durch modulares Zubehör, einheitlich für alle Baugrößen.

    • Komplette Lösung für alle Anwendungen innerhalb des SENTRON Systems.
